Инструкция по эксплуатации Zanussi ZBB 6286
Страница 27
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

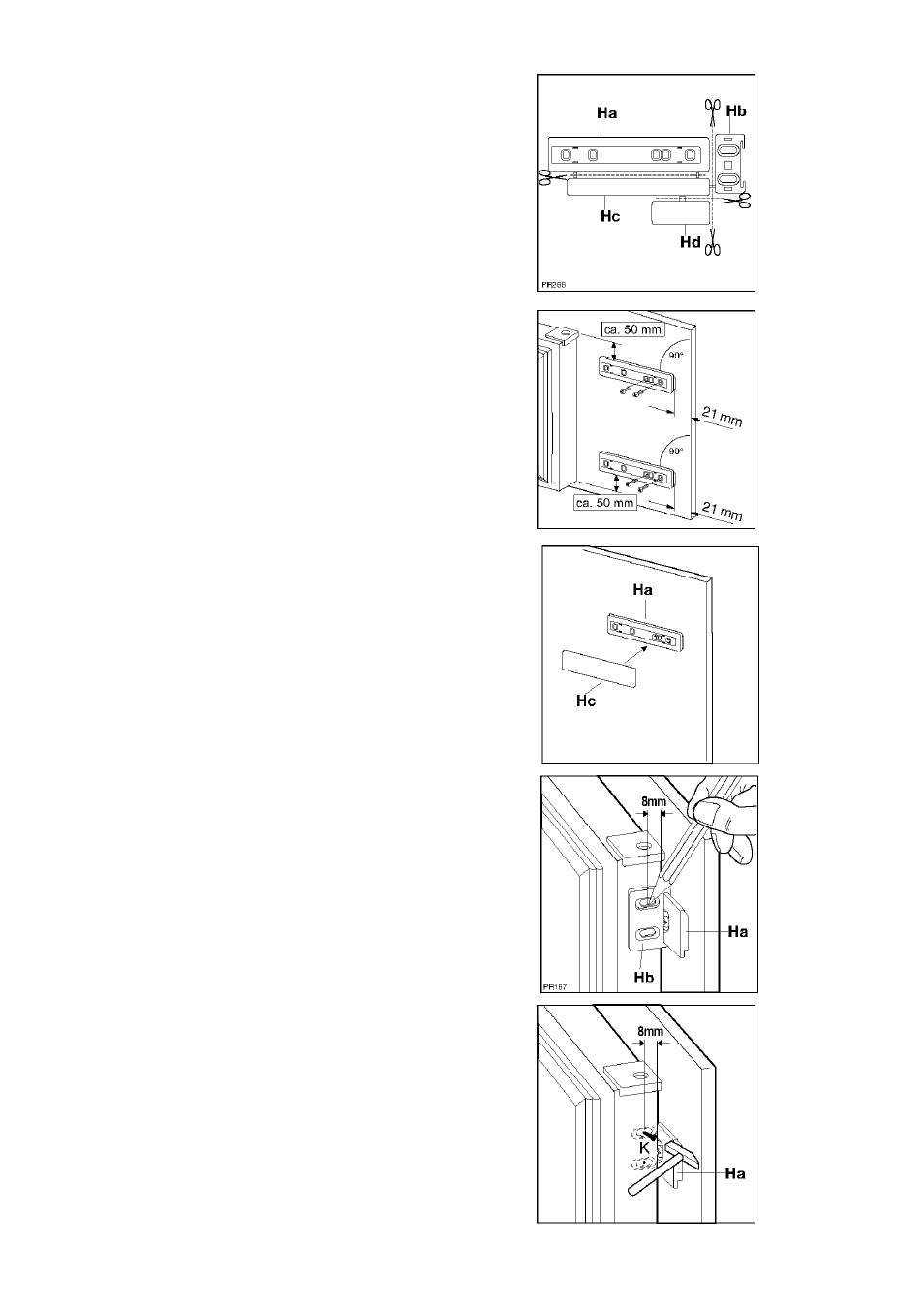

Отделите друг от друга детали Ha, Hb, Hc, Hd,
как показано на рисунке.
Приложите направляющую (Ha) к внутренней
стороне дверцы кухонного шкафа сверху и
снизу, как показано на рисунке, и отметьте
положение наружных отверстий. Просверлив
отверстия, прикрепите направляющую с
помощью прилагаемых винтов.
Установите крышку (Hc) на направляющую (Ha)
так, чтобы она, защелкнувшись, стала на место
Откройте дверцу прибора и дверцу кухонного
шкафа под углом 90°. Вставьте маленькую
планку (Hb) в направляющую (Ha).
Совместите вплотную друг с другом дверцу
прибора и дверцу кухонного шкафа и отметьте
места под отверстия, как показано на рисунке. .
Снимите кронштейны и отметьте расстояние 8
мм от внешнего края дверцы для гвоздя (K).
27
