Установка
А
Установка
духовки
должна
производиться
в
соответствии с приведенными указаниями.
Технические данные
г а б а р и т ы
н и ш и
д л я
в с т р а и в а н и я
д у х о в к и
Высота
ж
Установка
духовки
должна
производиться
квалифицированным персоналом.
Ширина
Глубина
под столешницей : 593 мм
в стойке : 580 мм
560 - 570 мм
550 мм
г а б а р и т ы
в н у т р е н н е г о
п р о с т р а н с т в а
д у х о в к и
Высота
335 мм
Ширина
395 мм
Глубина
400 мм
Объем духовки
53 литров
Н о м и н а л ь н а я
духовки
Верхний элемент
Нижний элемент
Кольцевой элемент
Элемент гриля
Элемент двойного гриля
Функция"Пицца”
Конвекционный гриль
Конвекционный вентилятор
Лампочка внутреннего освещения
Вентилятор охлаждения
Полная мощность
Напряжение питания (50 Гц)
мощ н о с т ь
800 Вт
1000 Вт
2000 Вт
1650 Вт
2450 Вт
3000 Вт
1680 Вт
25 Вт
25 Вт
25 Вт
3075 Вт
230 В
Подключение к электрической сети
Перед подключением:
1)
убедитесь, что сетевой предохранитель и проводка
в
Вашем
доме
в
состоянии
вынести
данную
нагрузку;
2)
убедитесь,
что
система
электропитания имеет
должное
заземление,
соответствующее
действующим нормам;
3)
убедитесь, к что двухполюсному выключателю,
используемому для подключения к электрической
сети,
будет
обеспечен
легкий
доступ
после
встраивания духовки в кухонную мебель.
Духовка поставляется без кабеля питания (сетевого
шнура), поэтому, Вам будет нужно подключить к ней
кабель со стандартной вилкой, параметры которой
должны
соответствовать
полной
электрической
мощности, указанной на паспортной табличке. Эту
вилку следует включать в соответствующую сетевую
розетку.
В
случае
фиксированного
подсоединения
к
сети
между духовкой и сетевыми проводами необходимо
установить двухполюсный выключатель с минимальным
зазором между разомкнутыми контактами, равным 3
мм,
тип
которого
по
действующим
правилам
соответствует
требуемой
нагрузке.
Желто-зеленый
провод заземления не должен иметь разрывов и
должен быть на 2 см длиннее проводов, идущих на
фазу и нуль. Сетевой шнур должен быть проложен таким
образом, чтобы ни в одной его точке он не мог нагреться
до температуры, на 50°С превышающей комнатную
температуру. После выполнения подключения проверьте
нагревательные
элементы
в
течение
примерно
3
минут.
При
необходимости
замены
сетевого
шнура
используйте только кабели следующих типов: Н07
РМ-Р, Н05 РМ-Р, Н05 РР-Р, Н05 УУ-Р, Н05 У2У2-Р
(Т90), Н05 ВВ-Р. Желто-зеленый провод заземления
должен быть на 2 см длиннее проводов, идущих на
фазу и нуль.
2 6

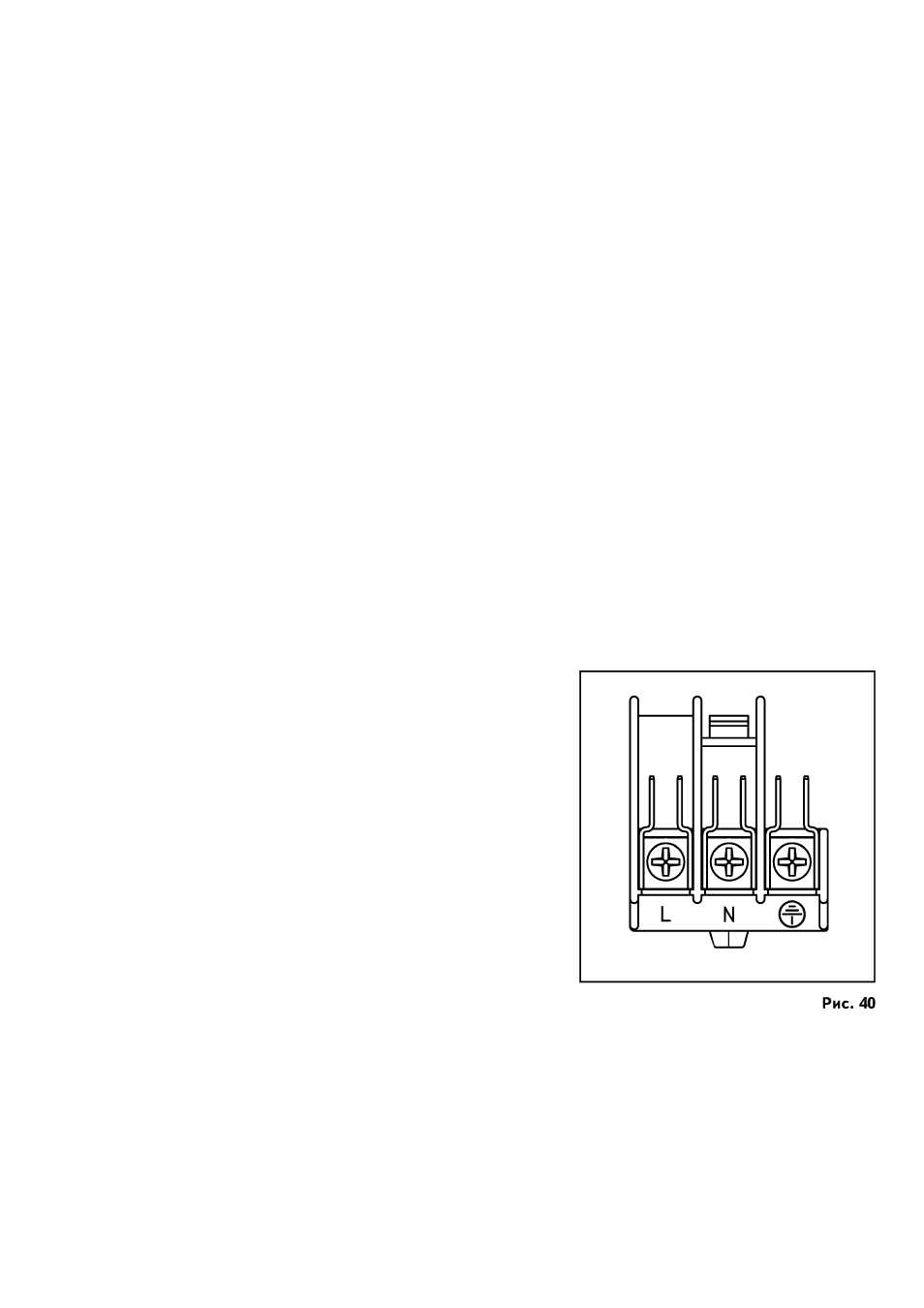

Клеммная коробка
Духовка
оборудована
легкодоступной
клеммной
коробкой,
рассчитанной
на
подключение
к
сети
напряжением 230 В (Рис. 40).
Изготовитель снимает с себя вся кую
ответственность в случае, если не будут
выполнены все меры безопасности.
