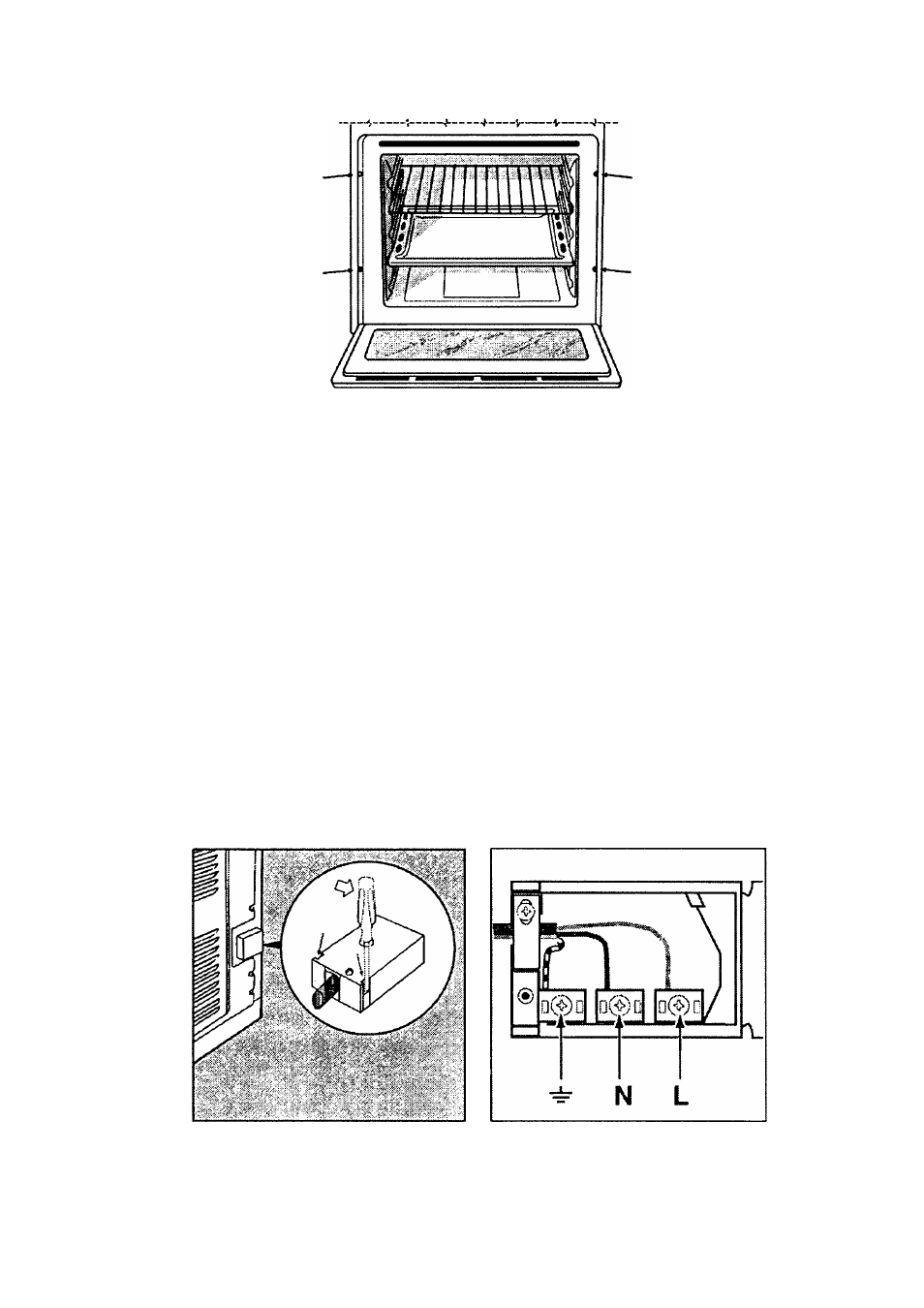

Для прикрепления духовки к мебели откройте дверцу духовки и вкрутите 4 шу
рупа в 4 отверстия, расположенные по периметру рамки
{рис. 4).
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Эти духовки оснащены трехжильным питающим кабелем, предназначенным
для работы с переменным током, напряжение и частота которого указаны на
табличке технических характеристик (расположенной на оборудовании) и в главе
«Технические характеристики» данного руководства.
Установка питающего кабеля
{рис. 5)
Чтобы открыть коммутационную колодку:
• приподнимите отверткой боковые петли крышки коммутационной колодки;
• снимите крышку колодки.
Подсоединение питающего кабеля производится следующим образом:
• отверните винт фиксирующего хомута и три винта на контактах L-N и -ф-;
• закрепите провода винтами по следующей цветовой схеме: синий (blue)
- нейтраль (N); коричневый (brown) -фаза (L); зеленый & желтый (yellow-
green) - заземление.
FB21, FB 51, FO 52. FR 54
