Electrolux EKC 6120 - Инструкция (Страница 23)

Установка
Открутите четыре шурупа (Б), смотрите
рисунок. Затем выньте внешний плинтус.
Расположите внешний плинтус на отметке
55 см (смотрите рисунок Б). Закрутите
шурупы (Б) (не забудьте про шайбы) и
немного надавите внутренний плинтус
вовнутрь.
Вставьте шурупы (А) в нужнные вам
отверстия, соответствующие 85, 88 или 90
см высоты рабочей поверхности (смотрите
рисунок А).
Поднимите плиту обратно в стоячее
положение и подсоедините её к источнику
питания. Поставьте плиту на своё место и
отрегулируйте её уровень (выровняйте) (см.
ниже) перед тем, как установить
оборудование безопасности.
Выравнивание плиты
Плита должна ровно стоять на поверхности,
например, для того, чтобы масло, находящееся на
сковороде равномерно распределялось по всей её
плоскости. Чтобы проверить, ровно ли стоит плита,
положите на неё сверху уровень или наполненную
водой сковородку.

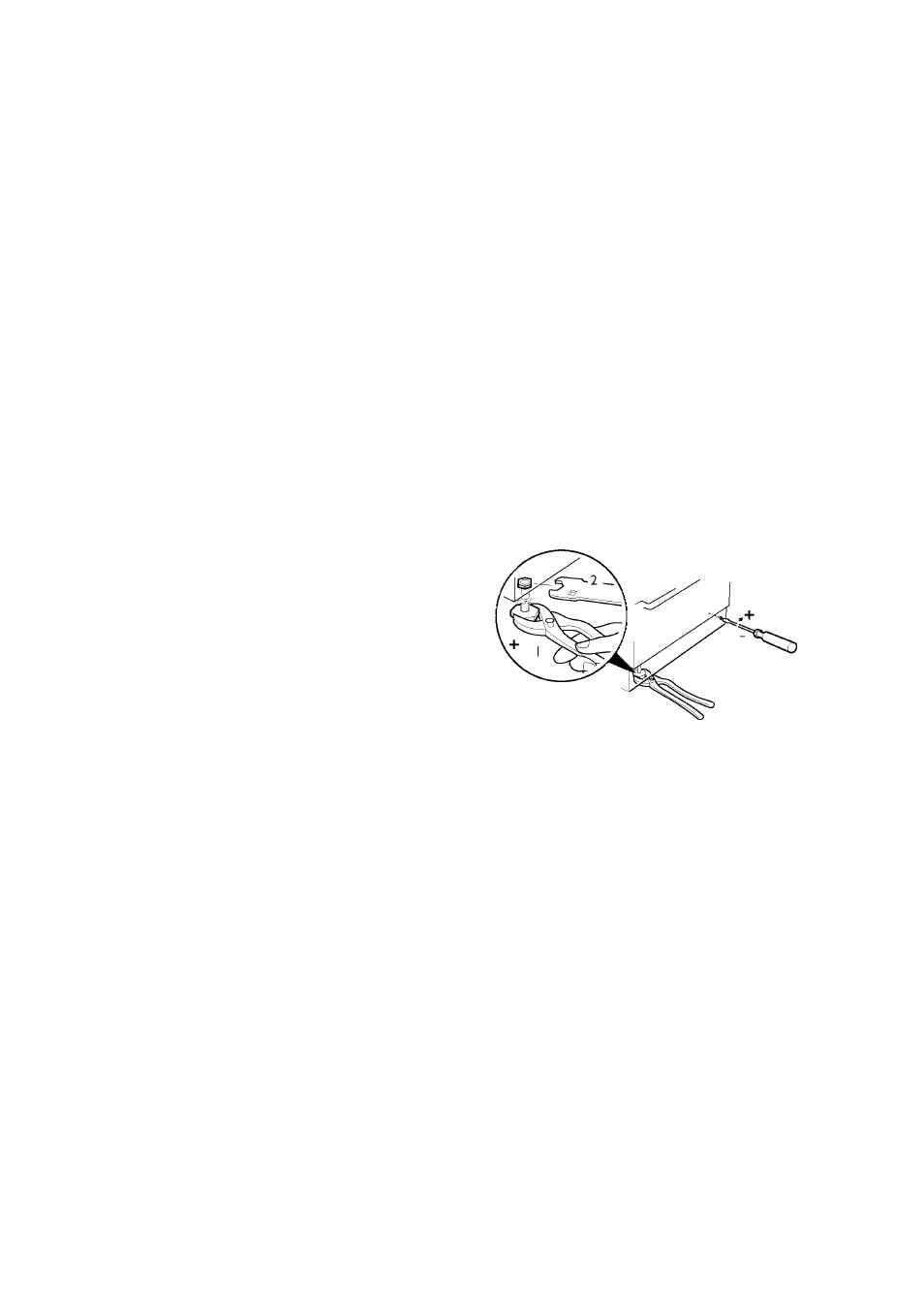

Вы можите опустить (-6 мм) или поднять
( + 12 мм) колёсики и ножки спереди плиты.
Пользуйтесь отвёрткой Пхиллипс для
регулировки задних колёсиков, и плоскогубцами
для регулировки передних ножек (1). Как только
положение плиты будет выровнено, Вам
необходимо будет закрепить ножки гайками.
Поворачивайте их против часовой стрелки (2)
гаечным ключём, входящим в комплект плиты.
Подсоединение к электросети
А Ремонт и другие работы с электроплитой
должны выполняться квалифицированным
электриком. Работы, выполненные
непрофессионалами, могут стать причиной
травмы, привести к повреждению плиты и
другого имущества.
Возможные варианты подключения плиты
показаны на табличке, укрепленной на задней
стенке плиты. Потребляемая мощность и
напряжение указаны на табличке с
техническими данными (на правой стороне
плиты).
