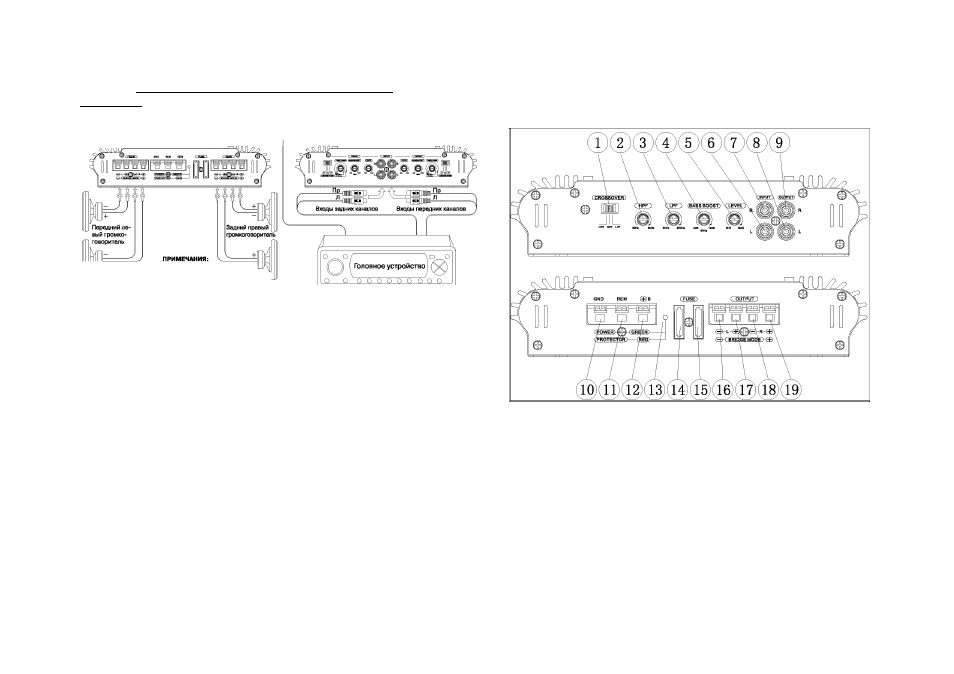

^______ПОДКЛЮЧЕНИЕ ЧЕТЫРЕХКАНАЛЬНОГО УСИЛИТЕЛЯ
(ОБЫЧНОЕ)
НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ ДВУХ
КАНАЛЬНОГО УСИЛИТЕЛЯ
Управляющее напряжение
^ включения
1.
При подключении фомкоговорителей ‘
[[/
соблюдайте их фазировку в соответствии
Передний
с рисунком.
Задний
правый
2. Сопротивление (импеданс) фомко- левый
фомкоговоритель говорителей 4-8 Ом.
фомкоговоритепь
3. Все подключения проводятся при
выключенном питании.
Примечание. Пере ключатель режимов кроссовера необходимо ус
тановить в положение OFF.
1 2 3 4 5 6 7
1. CROSSOVER- пере ключатель режимов кроссовера: HPF (фильтр
верхних частот), OFF (фильтр выключен), LPF (фильтр нижних
частот)
2. HPF - регулятор частоты среза фильтра верхних частот (от
30
Гц-до 5 к Гц)
3. LPF - регулятор частоты среза фильтра нижних частот (от 30 Гц-
до 250 Гц)
4.
BASS BOOST - регулятор усиления низ ких частот (0 дБ -12 дБ
на частоте 50 Гц)
5. LEVEL - регулятор чувствительности
6. INPUT (L) - линейный вход (RCA) левый
7. INPUT (R) - линейный вход (RCA) правый
