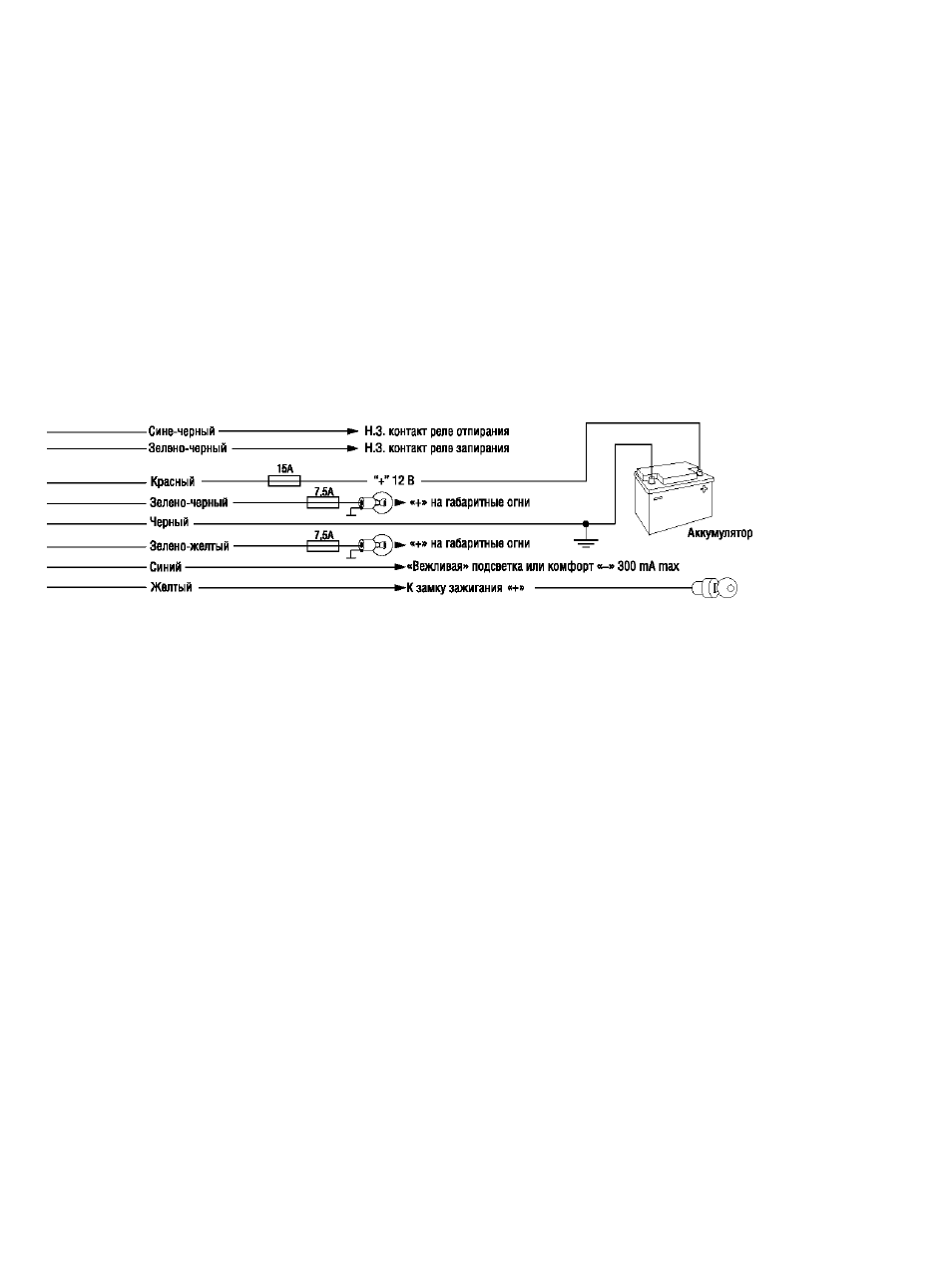

H 1
-
Черно-Красный-
-
Черно-красный -
■ Общий контакт реле отпирания
- Общий контакт реле запирания
- Н.Р. контакт реле отпирания
- Н.Р. контакт реле запирания
-Черно-красный-
- Серый---------
}уемая блокировка «-» 300 тА тах
- Оранжево-фиолетовый -
-Желто-черный----------
►Сирена («+»1,5Атах)----------
►Датчик ручного тормоза («-»)
► Программируемый доп. канал «
- Сине-красный -
- Сине-черный —
- Оранжево-белый ~
— ► К о н ц е в и к и дверей«+»
— ► К о н ц е в и к и дверей «-»
— ► К о н ц е в и к
багажника«-»
—«7=0^ ►Концевик капота •-»
—I—[
►Дополнительныйдатчик
Кнопка «VALET»
41
