Навигация в режима реального видео камеры RealView
Навигация с изображением поля
Навигация с изображением машины
Настройки
Главная страница/экран
задания (или нажмите кнопку
«Главная страница»)
A
A
A
B

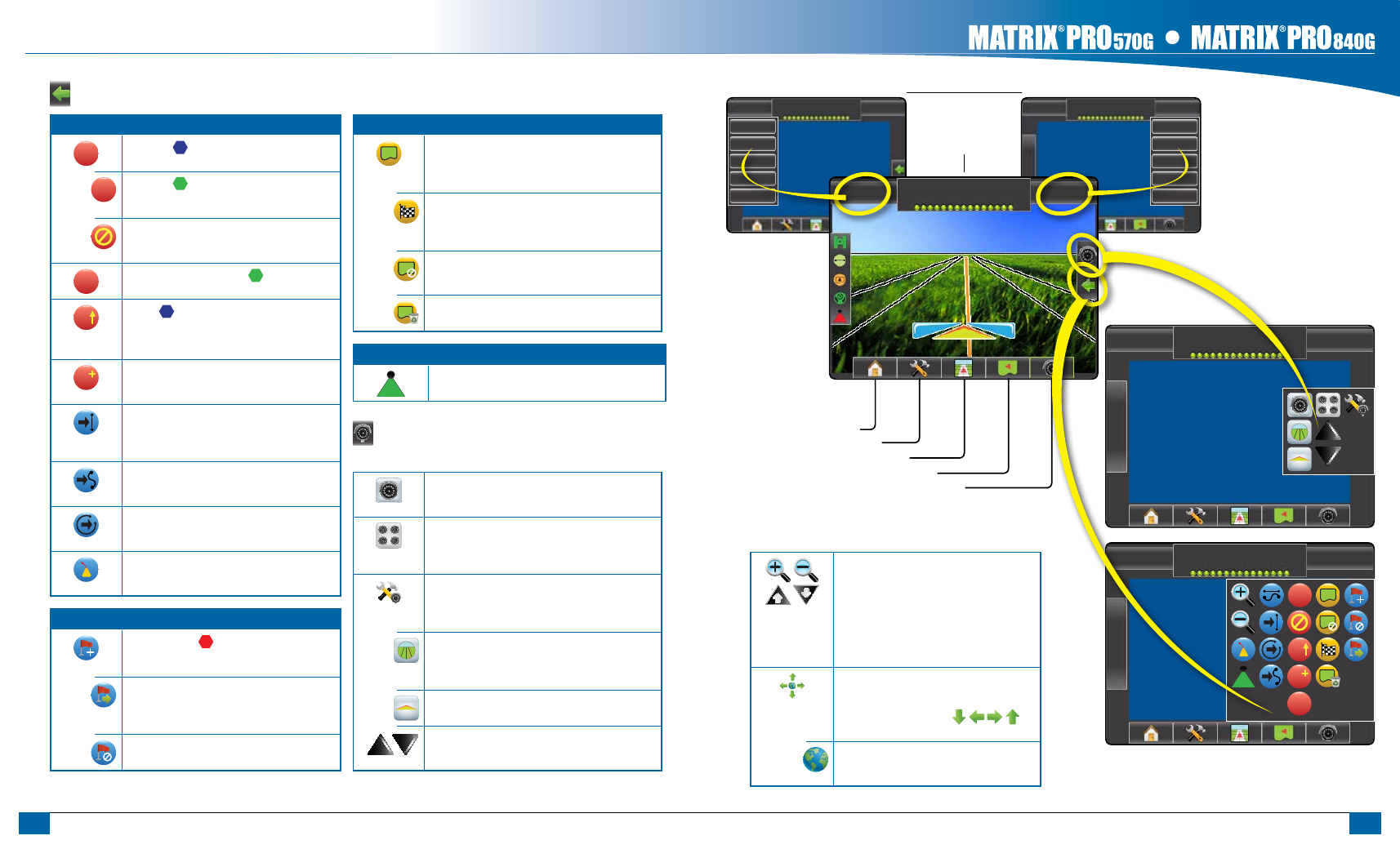

оБзоР фуНкЦИй НАвИгАЦИИ
12:32
1 град.
Без GPS
Скорость
Площадь
Время
Проход
Направление
12:32
1 град.
Без GPS
Скорость
Площадь
Время
Проход
Направление
опции навигации
Направляющие линии
A
Отметка А
. Создает первую отметку
направляющей линии.
B
Отметка В
. Создает конечную отметку
направляющей линии. Серый = Минимальное
расстояние не пройдено.
Отменить отметку А. Отменяет процесс создания
отметки А. Возвращается к предыдущей
направляющей линии АВ (если таковая создана).
B
Отметка В следующего ряда
. Создает
конечную отметку ряда.
A
Азимут
. Создает прямую направляющую
линию под углом от северной базовой линии по
часовой стрелке. Север = 0,
Восток = 90, Юг = 180, Запад = 270.
A
Сдвиг A+. Перемещает существующую
направляющую линию в текущее
месторасположение машины.
Следующая прямая направляющая линия
АВ или направляющая линия по азимуту.
Отображает следующую прямую направляющую
линию, сохраненную в данном задании.
Следующая кривая направляющая линия АВ.
Отображает следующую кривую направляющую
линию, сохраненную в данном задании.
Следующая направляющая линия по окружности.
Отображает следующую направляющую линию по
окружности, сохраненную в данном задании.
Кривая прогноза месторасположения
транспортного средства. Показывает дальнейшее
движение машины при помощи «указки».
возврат в точку
Создать отметку
. Создает отметку в месте
расположения машины. Серый = Сигнал GPS
недоступен.
Возврат в точку. Указывает расстояние
до созданной отметки. (Переключитесь на
изображение машины, чтобы увидеть навигацию
до созданной отметки).
Отменить отметку. Удаляет созданную отметку.
-13
7,2 км/ч
> 0,0 <
Навигация и статус штанги
Статус GPS
Ошибка отклонения
от маршрута
Текущие действия
варианты экрана
Приближение/удаление изображения машины.
При помощи значков или кнопок можно
настроить просмотр перспективы из машины
или с высоты причьего полета.
Приближение/удаление изображения
поля. При помощи значков и кнопок можно
увеличить/уменьшить область, отображаемую
на экране.
Перемещение. Оператор может просмотреть
определенные области карты без
передвижения машины. Стрелки на экране
передвигают изображение
в
соответствующем направлении.
Широкий охват изображения. Расширяет
изображение экрана для охвата максимальной
площади.
границы
Отметить границу. Создает область обработки и
определяет зоны с запрещенной обработкой. Границы
создаются с внешней стороны проложенного прохода.
Серый = Сигнал GPS недоступен.
Завершить границу. Завершает процесс создания
границы. Границы также могут быть закрыты при
движении в пределах прохода от стартовой точки.
Серый = Минимальное расстояние не пройдено.
Отменить границу. Отменяет процесс создания
границы. Возвращается к предыдущей границе (если
таковая создана).
Удалить границу. Удаляет все созданные границы
для текущего задания.
BoomPilot
BoomPilot. Выбор режима BoomPilot.
Серый = Сигнал GPS недоступен.
опции навигации в режиме
реального видео камеры RealView
Выбор видеокамеры. Выбирает одну из максимум
8-ми изображений камеры при установленном
видеокоммутаторе (VSM).
Разделить изображение камеры. Из двух рядов
камер с четырьмя входами выбирает один (A/B/C/D
или E/F/G/H) и разделяет экран на 4 отдельных
видеопотока.
Настройка навигации в режиме реального видео.
Открывает доступ к навигации в режиме реального
видео или отображению угла поворота и настраивает
направляющие линии.
Навигация с помощью видеоизображения.
Накладывает трехмерное изображение
направляющих линий на видеоизображение для
помощи в навигации.
Угол поворота. Отображает направление, в которое
необходимо поворачивать руль.
Значки «Вверх» и «Вниз». Используются для
настройки направляющих линий в соответствии с
видеоизображением.
