6
www.teejet.com
7
98-01396 R0
пЕРЕйтИ
#9 перейти к экрану навигации

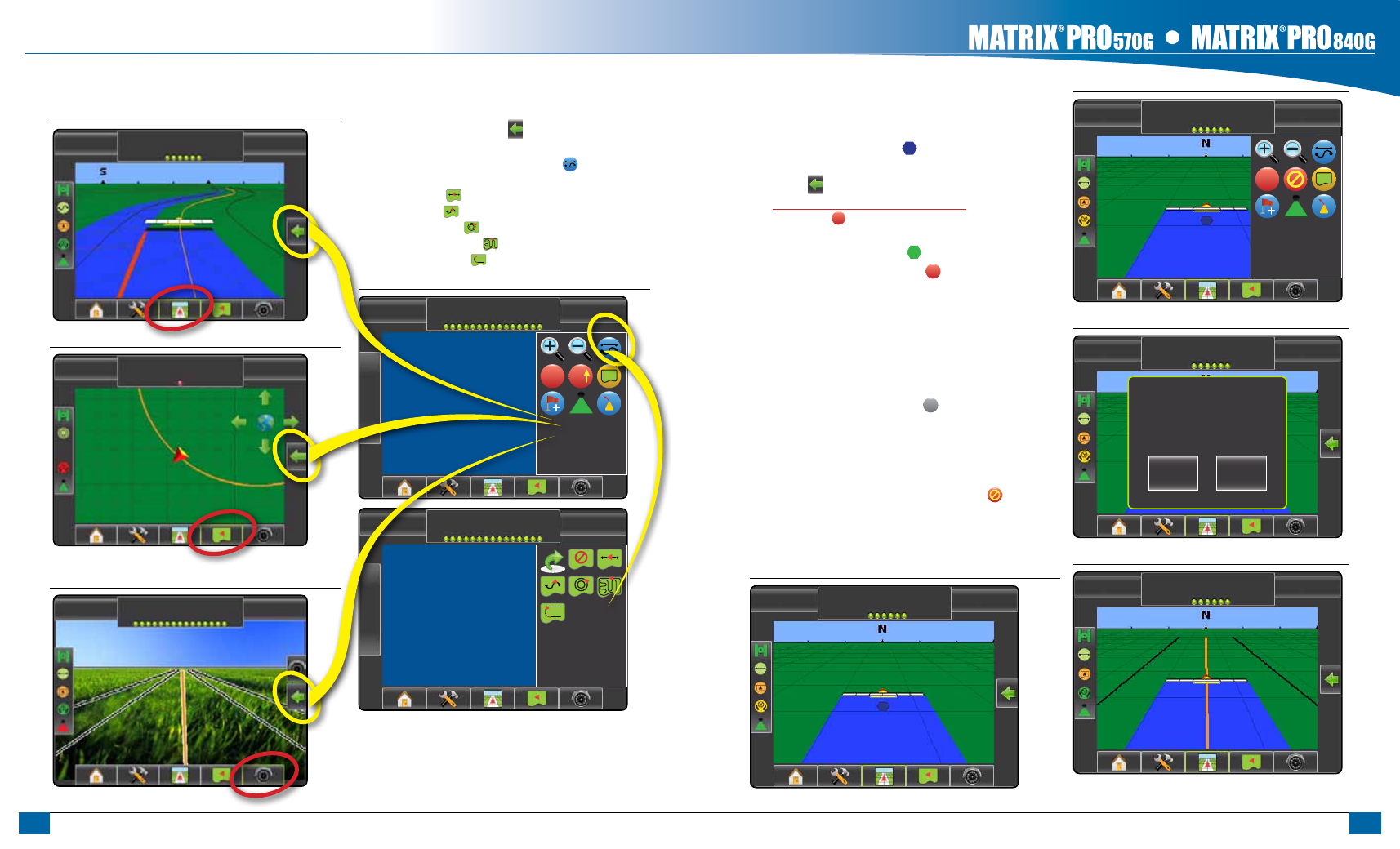

Рисунок 1-15: Навигация с изображением машины
6,0 км/ч 7,6 га
< 0,0 >
Рисунок 1-16: Навигация с изображением поля
6,0 км/ч 0 га
Отметка A
Рисунок 1-17: Навигация в режиме реального видео
камеры RealView
6,0 км/ч 0 га
< 0,0 >
#10 выбрать вид навигации
1. Нажмите на значок ОПЦИИ НАВИГАЦИИ И
НАПРАВЛЯЮЩИХ ЛИНИЙ для отображения опций
навигации.
2. Нажмите на значок ВИД НАВИГАЦИИ .
3. Выберите из:
►Прямая AB
►Кривая AB
►По окружности
►Последний проход
►Следующий ряд
Рисунок 1-18: Выбрать вид навигации
0,0 км/ч 0 га
Отметка A
A A
0,0 км/ч 0 га
Отметка A
#11 установите отметки A и B
Для создания направляющей линии АВ:
1. Переместите транспортное средство в выбранное
месторасположение точки А .
2. Нажмите значок ОПЦИИ НАВИГАЦИИ И НАПРАВЛЯЮЩИХ
ЛИНИЙ для отображения опций навигации.
3. Когда машина находится в движении, нажмите на значок
ОТМЕТКА А A .
4. Переместите транспортное средство в выбранное
месторасположение отметки В .
5. Нажмите на значок ОТМЕТКА В B , чтобы создать
направляющую линию АВ.
6. «Назвать эту направляющую линию?»
Нажмите
►Да, чтобы ввести имя и сохранить направляющую линию.
►Нет – для автоматического создания имени и сохранения
направляющей линии в консоли.
Консоль начнет выдавать навигационную информацию.
ПРИМЕЧАНИЕ: Значок ОТМЕТКА В
B недоступен (серый) до
тех пор, пока не будет пройдено минимальное
расстояние.
Используйте значок ОТМЕНИТЬ ЗНАЧОК , чтобы отменить
команду создания отметки А и вернуться к прежней
направляющей линии АВ (если таковая создана) .
Для устаноновления дополнительных направляющих линий
повторите те же шаги, как и в случае с первоначальной
направляющей линией.
Рисунок 1-19: Создать отметку А
12:32 7,2 км/ч
Отметка A
Рисунок 1-20: Создать отметку В
13:14 7,2 км/ч
Отметка В
B
Рисунок 1-21: Сохранить направляющую линию
13:14 7,2 км/ч
> 0,0 <
Назвать эту направляющую линию?
Да Нет
Рисунок 1-22: Следовать направляющей линии
2,73 га 7,2 км/ч
> 0,0 <
