8
www.teejet.com
9
98-01396 R0
-13
7,2
км/ч
8,9 <
статус GPS
Красный = Без GPS
Желтый = Только GPS
Зеленый = DGPS,WAAS/RTK,
GLONASS
Оранжевый = Glide/ClearPath

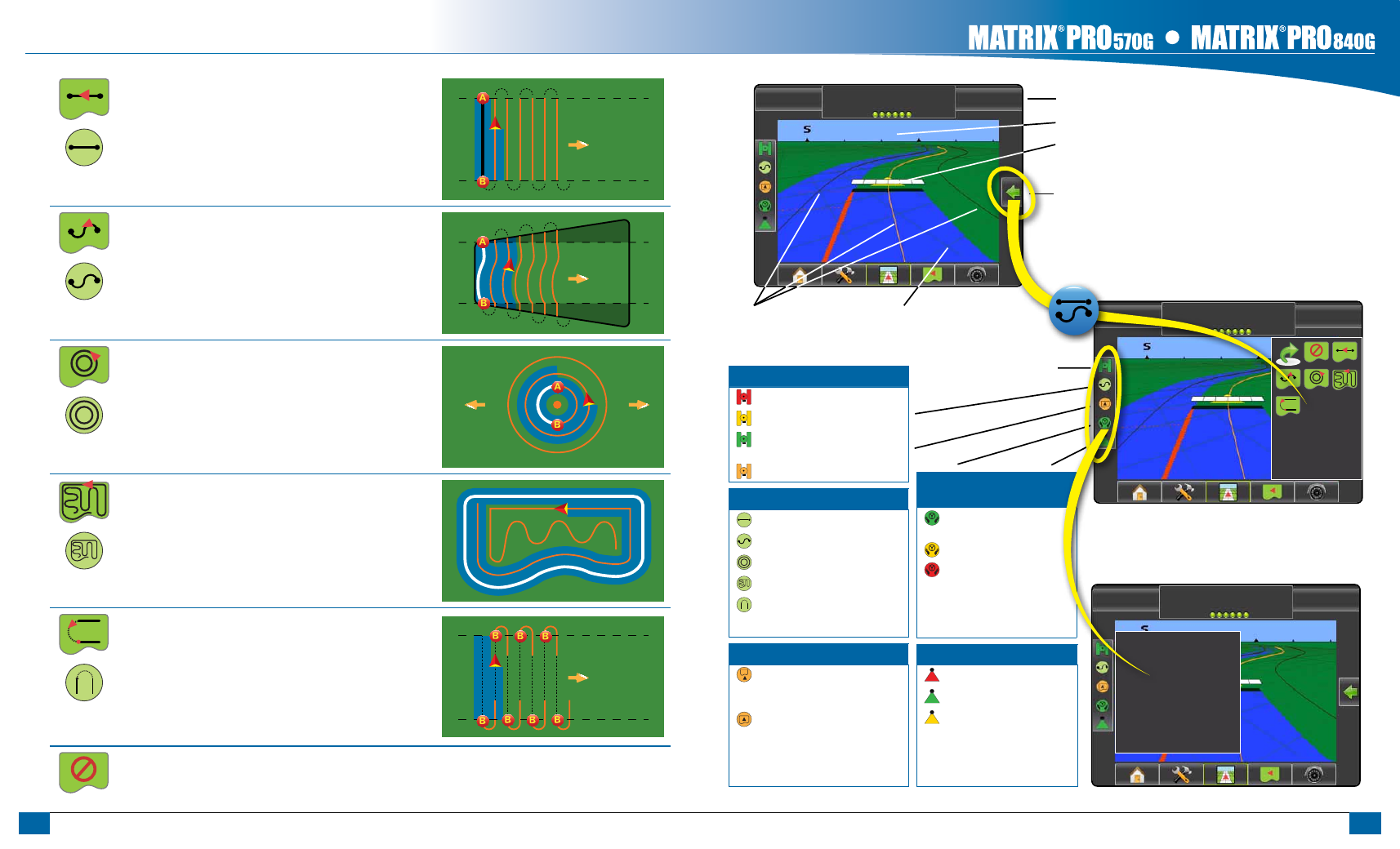

вид навигации
Навигация по прямой АВ
Навигация по кривой АВ
Навигация по окружности
Навигация последнего прохода
Навигация следующего ряда
Нет значка = Без навигации
статус ограниченной зоны
Внешняя граница = Текущее
движение вне ограниченной
зоны
Внутренняя граница = Текущее
движение в пределах ограниченной
зоны
Нет значка = Граница не
установлена
статус автоматического
управления
Зеленый = Включено и в
работе
Желтый = Включено
Красный = Отключено
Нет значка = В системе
не установлена система
автоматического
управления
статус BoomPilot
Красный = Выкл./ручной
Зеленый = Автоматический
Желтый = Все включены
Нет значка = Одна секция
штанги (в системе не
установлен SmartCable или
SDM)
Навигация по прямой Ав
Навигация по прямой АВ устанавливается на основе первой
отмеченной прямой направляющей линии с отметками А и В.
Первоначальные отметки А и В используются для расчета
всех последующих параллельных прямых направляющих
линий.
Навигация по кривой Ав
Навигация по кривой АВ устанавливается на основе первой
отмеченной кривой направляющей линии с отметками А и
В. Эта кривая используется для расчета всех последующих
кривых направляющих линий.
Навигация по окружности
Навигация по окружности устанавливается на основе и
вокруг первоначально созданной круговой направляющей
линии с выбранным центром и используется для операций
внутри поля. Первоначальная круговая направляющая линия
используется для расчета всех последующих круговых
направляющих линий с тем же центром снаружи и внутри нее.
Навигация последнего прохода
Навигация последнего прохода устанавливает наиболее
выгодную направляющую линию по отношению к последнему
проложенному проходу. Консоль автоматически определит
ближайщую “проложенную” направляющую линию и создаст
соседний проход на основании этой линии.
Навигация следующего ряда
Навигация следующего ряда определяет месторасположение
следующего ряда и указывает направление, соединяющее
конец ряда и начало следующего ряда. Когда оператор
отмечает конец ряда и начинает поворачивать
на следующий ряд, в следующем ряду предлагается навигация
по прямой АВ. Навигация следующего ряда отключается, когда
машина полностью перейдет на следующий ряд.
Без навигации
Отключает навигацию по направляющей линии.
ИНфоРМАЦИя о вИдАХ НАвИгАЦИИ
Направляющие линии
навигации
-13
7,2
км/ч
8,9 <
Компас на линии горизонта
Окрашенная зона покрытия
Машина с отображением активных секций
штанги в реальном времени
Опции навигации и направляющих линий
Панель навигации
Для получения более подробной информации нажмите значок
строки состояния.
-13
7,2
км/ч
8,9 <
Показатель GGA: 5 Гц
Показатель VTG: 5 Гц
Кол-во спутников: 10
Показатель HDOP: 1
Показатель PRN: 135
Качество GGA: 2
Приемник: 1
Строка состояния
