9
УСТАНОВКА ВИТЯжКИ НА СТІНУ
Мал. 1 Мал. 2 Мал. 3
Мал. 4
1. За допомогою саморізів 3,9х9,5 з монтаж-
ного комплекту і викрутки закріпіть адаптер
повітропроводу і монтажні планки на корпусі
витяжки. (Мал. 1)
2. Зробіть отвори в шафі згідно ескізу.
(Мал 2)
3. За допомогою гвинтів М6х40 (або М5х40 )
з шайбами з монтажного комплекту і викрутки
прикріпіть витяжку до шафи. (Мал. 3)
4. З’єднайте повітропровід з адаптером ви-
тяжки. (Мал. 4) Виведіть інший кінець повітро-
провода у вентиляційну шахту.
Переконайтеся у відсутності щілин у з’єд-
наннях.
Адаптер
повітропроводу
Планка
кріпильна
мала
Планка кріпильна
велика
Ущільнювальний
шнур
Саморізи
3,9х9,5
150
408
600 (T
L 60 SYE-15)
500 (T
L 50 SYE-15)
270 mi
n
300 mi
n
120
212
34
ø8
4 отв.
Гвинти
М5х40 (М6х40)
Шайба 5 (6)
UA
8
Щоб вимкнути активований таймер повторно натисніть
кнопку швидкості, на якій зараз працює витяжка.
Якщо під час роботи таймера змінити швидкість, то на-
лаштування таймера не зміняться.
Якщо під час активної функції таймера засунути теле-
скопічну повітрозабірну панель менше ніж на 5 секунд, а
потім знову її висунути, то витяжка продовжить роботу з
попередніми налаштуваннями швидкості та таймера. Су-
марний час роботи таймера – 15 хвилин. Якщо засунути
панель більше ніж на 5 секунд, то витяжка вимкнеться
повністю.
При розігріві їжі достатньо роботи витяжки на першій
швидкості. Для стандартних умов приготування (варіння
і смаження на 1-2 конфорках) використовується перша
або друга швидкість. Третя швидкість призначена для
виведення з приміщення великої кількості пари, диму і
змішаних кухонних запахів, при одночасній роботі всіх
конфорок.
ПІДгОТОВКА ДО УСТАНОВКИ
ПАНЕЛь УПРАВЛІННЯ
Усередині витяжки, між склом і патроном з електролам-
пами, знаходиться пінопластовий транспортувальний фік-
сатор.

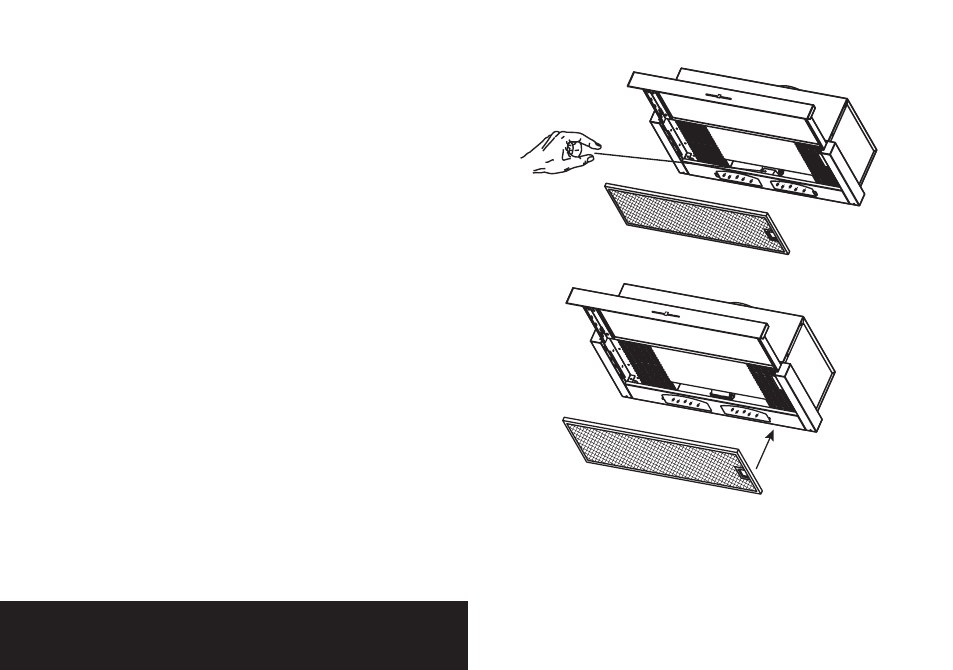

Перед увімкненням і експлуатацією обов’язково вида-
літь пінопластовий фіксатор, так як його присутність все-
редині під час роботи може призвести до поломки виробу
1. Зніміть алюмінієві фільтри.
2. Видаліть фіксатор.
3. Встановіть на місце алюмінієві фільтри.
