21
УСТАНОВКА ВЫТЯжКИ НА СТЕНУ

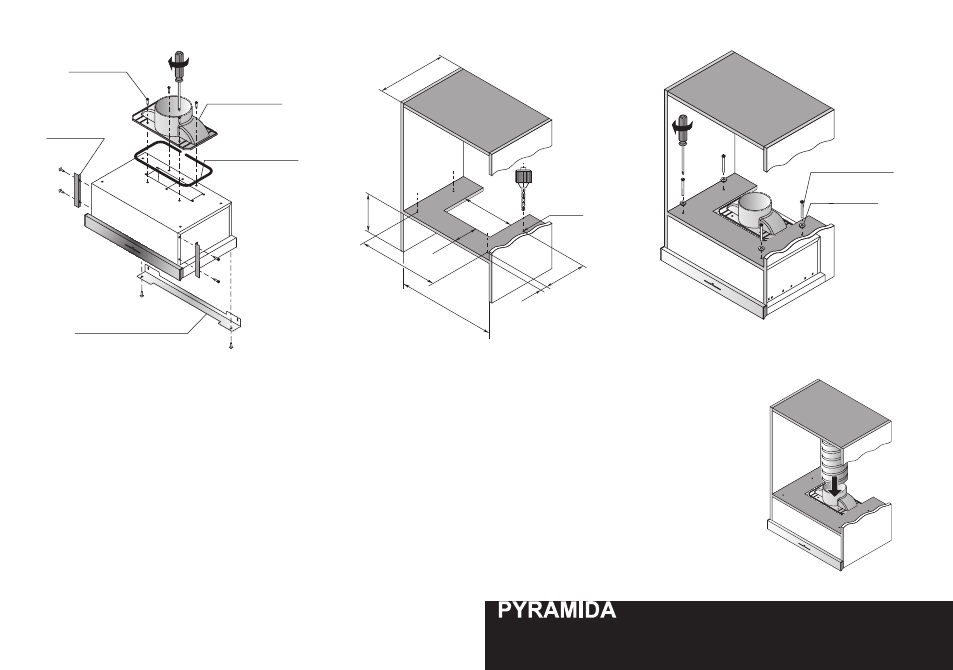

Рис. 1
Рис. 2
Рис. 3
Рис. 4
1. При помощи саморезов 3,9х9,5 из монтаж-
ного комплекта и отвертки закрепите адаптер
воздуховода и монтажные планки на корпусе
вытяжки. (Рис. 1)
2. Выполните отверстия в шкафу согласно
эскиза. (Рис. 2)
3. При помощи винтов М6х40 (или М5х40) с
шайбами из монтажного комплекта и отвертки
прикрепите вытяжку к шкафу. (Рис. 3)
4. Соедините воздуховод с адаптером вытяж-
ки. (Рис. 4) Выведите другой конец воздухово-
да в вентиляционную шахту.
Убедитесь в отсутствии щелей в соединениях.
Адаптер
воздуховода
Планка
крепежная
малая
Планка крепежная
большая
Уплотнительный
шнур
Саморезы
3,9х9,5
150
408
270 mi
n
300 mi
n
120
212
34
ø8
4 отв.
600 (T
L 60 SYE-15)
500 (T
L 50 SYE-15)
Винты
М5х40 (М6х40)
Шайба 5 (6)
