УСТАНОВКА ВЫТЯжКИ НА СТЕНУ
Рис. 1
Рис. 2
Рис. 3
Рис. 4
1. При помощи саморезов 3,9х9,5 из монтаж-
ного комплекта и отвертки закрепите адаптер
воздуховода и монтажные планки на корпусе
вытяжки. (Рис. 1)
2. Выполните отверстия в шкафу согласно
эскиза. (Рис. 2)
3. При помощи винтов М6х40 (или М5х40) с
шайбами из монтажного комплекта и отвертки
прикрепите вытяжку к шкафу. (Рис. 3)
4. Соедините воздуховод с адаптером вытяж-
ки. (Рис. 4) Выведите другой конец воздухово-
да в вентиляционную шахту.
Убедитесь в отсутствии щелей в соединениях.
Адаптер
воздуховода
Планка
крепежная
малая
Планка крепежная
большая
Уплотнительный
шнур
Саморезы
3,9х9,5
150
408
270 mi
n
300 mi
n
120
212
34
ø8
4 отв.
600 (T
L 60 SYE-15)
500 (T
L 50 SYE-15)
Винты
М5х40 (М6х40)
Шайба 5 (6)
RU
20
погаснут. Чтобы выключить активированный таймер, по-
вторно нажмите кнопку скорости, на которой сейчас ра-
ботает вытяжка.
Если во время работы таймера изменить скорость, то
настройки таймера не изменятся.
Если во время активной функции таймера задвинуть
телескопическую воздухозаборную панель менее чем
на 5 секунд, а потом снова высунуть ее, то вытяжка про-
должит работу с предыдущими настройками скорости и
таймера. Суммарное время работы таймера – 15 минут.
Если задвинуть панель более чем на 5 секунд, то вытяжка
выключается полностью.
При разогреве пищи достаточно работы вытяжки на
первой скорости. Для стандартных условий приготовле-
ния (варка и жарка на 1-2 конфорках) используется пер-
вая или вторая скорость. Третья скорость предназначена
для выведения из помещения большого количества пара,
дыма и смешанных кухонных запахов, при одновремен-
ной работе всех конфорок.
ПОДгОТОВКА К УСТАНОВКЕ
Внутри вытяжки, между стеклом и патроном с электро-
лампами, находится пенопластовый транспортировочный
фиксатор.
Перед включением и эксплуатацией обязательно удали-
те пенопластовый фиксатор, так как его присутствие внут-
ри во время работы может привести к поломке изделия.
ПАНЕЛь УПРАВЛЕНИЯ

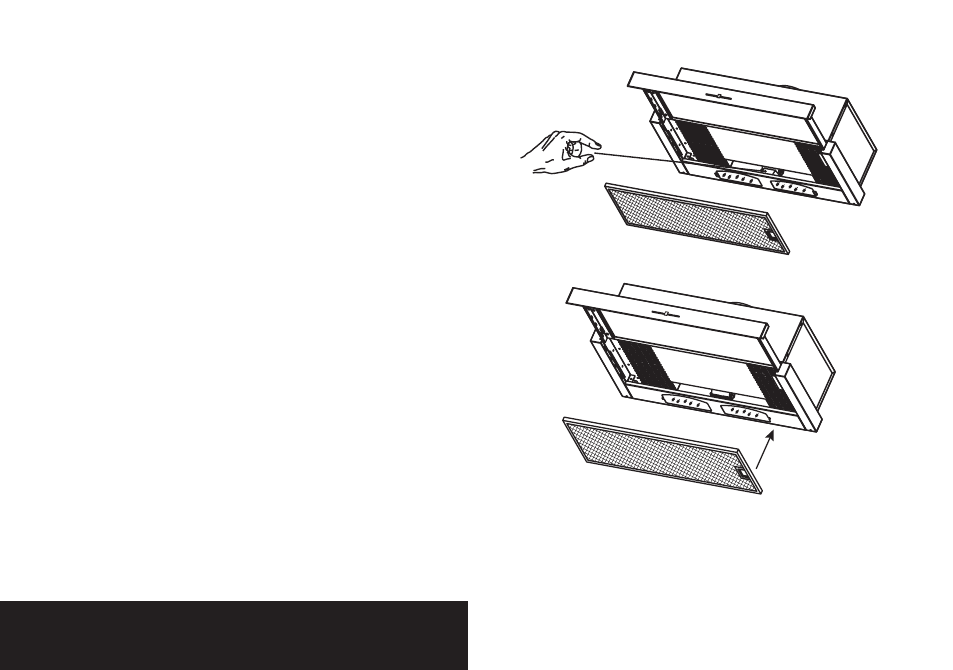

1. Снимите алюминиевые фильтры.
