Подключения

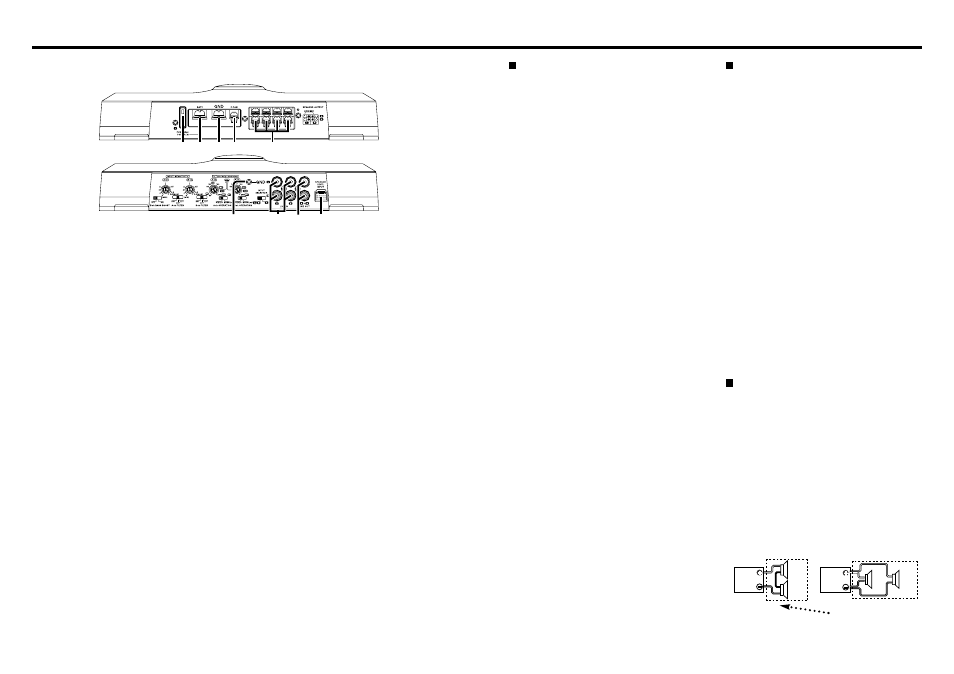

Гнезда подключения

8 9 0 !

$ %

(8) Предохранитель (40 А)

ЗАМЕЧАНИЕ

Если Вы не можете найти предохранитель, рас-

считанный на нужный ток, проконсультируй-

тесь с дилером Kenwood.
(9) Контакт подключения к аккумуля-

тору
(10) Контакт заземления
(11) Гнездо управления питанием

Используется для включения/выключения уси-

лителя.

ЗАМЕЧАНИЕ
(12) Выходные гнезда подключения

акустических систем

- Стереофоническое подключение:

Если Вы хотите использовать усилитель в каче-

стве стереофонического усилителя, применяй-

те стереофоническое подключение. Акустичес-

кие системы, которые могут быть подключены,

должны иметь сопротивление 2 Ом и более.

Если подключено несколько акустических сис-

тем, убеждайтесь в том, что комбинированное

сопротивление этих акустических систем для

каждого канала равно 2 Ом и более.

- Мостовое подключение

Если Вы хотите использовать усилитель в каче-

стве высокомощного монофонического усили-

теля, применяйте мостовую схему подключе-

ния. (Выполняйте подключения к гнездам лево-

го (LEFT) (+) и правого (R) (-) каналов SPEAKER

OUTPUT). Подключаемые акустические систе-

мы должны иметь сопротивление 4 Ом и более.

Если подключено несколько акустических сис-

тем, убеждайтесь в том, что комбинированное

сопротивление этих акустических систем для

каждого канала равно 4 Ом и более.

ПРЕДУПРЕЖДЕНИЕ

Номинальная мощность звучания акустических

систем должна быть не больше максимальной

выходной мощности усилителя. В противном

случае может возникнуть неисправность.
(13) Гнездо подключения

заземления кабеля типа RCA

При использовании кабеля типа RCA c прово-

дом заземления подключайте провод заземле-

ния к этому гнезду.
(14) Линейные входы LINE IN
(15) Гнезда линейного выхода LINE OUT

На эти гнезда соответственно поступают выход-

ные сигналы усилителей А и В. Независимо от

положения переключателя OPERATION на этих

выходах всегда присутствуют стереофоничес-

кие сигналы.
(16) Входные гнезда уровня

акустических систем
ЗАМЕЧАНИЕ

- Стандартная стереофоническая автомагнитола

должна быть рассчитана на максимальную вы-

ходную мощность не более 40 Вт.

- Не подключайте кабели от выходов на акусти-

ческие системы (на усилителе мощности) к гнез-

дам с уровнем сигнала акустических систем

данного усилителя, т.к. это может привести к

повреждению усилителя.

- Не подключайте кабели и провода к входам

RCA и линейным выходам одновременно, т.к.

это может привести к повреждению усилителя.

- Подключайте провод управления мощностью к

источнику питания, который может быть вклю-

чен/выключен с помощью ключа зажигания (ли-

ния АСС). При этом подключении включение/

выключение автомагнитолы может сопровож-

даться шумами.

Процедура установки

Т.к. доступно множество вариантов настройки

параметров и подключений в зависимости от

применения усилителя, внимательно прочтите

инструкцию по эксплуатации, чтобы выбрать

правильный способ подключения и настройки

параметров.

1. Извлеките ключ из замка зажигания и отсо-

едините отрицательную (-) клемму от аккумуля-

тора (это необходимо для того, чтобы избежать

возникновения короткого замыкания).

2. Настройте усилитель на выбранный Вами

режим работы.

3. Подключите входные и выходные кабели.

4. Подключите кабели акустических систем.

5. Подключите кабель питания, провод управ-

ления мощностью и провод заземления в этом

порядке.

6. Установите усилитель в выбранном месте

автомобиля.

7. Подключите отрицательную (-) клемму уси-

лителя.
ПРЕДУПРЕЖДЕНИЕ

Чтобы предотвратить возникновение огня, выз-

ванного коротким замыканием в проводке, под-

ключите гибкую вставку или прерыватель вбли-

зи положительной (+) клеммы автомобильного

аккумулятора.
ВНИМАНИЕ

- Если звук не воспроизводится нормально,

немедленно выключите усилитель и проверьте

подключение.

- Перед изменением положения любого пере-

ключателя выключайте источник питания.

- Если перегорит предохранитель, проверьте

провода на наличие короткого замыкания, а

затем установите предохранитель с такими же

параметрами, что и у сгоревшего предохрани-

теля.

- Убеждайтесь в том, что неподключенные кабе-

ли и неиспользуемые гнезда не соприкасаются

с корпусом автомобиля. Не снимайте защитные

колпачки с неподключенных кабелей или гнезд,

чтобы предотвратить возникновение коротко-

го замыкания.

- Подключайте провода акустических систем к

соответствующим гнездам по отдельности. Под-

ключение отрицательного (-) провода акусти-

ческой системы или провода заземления аку-

стической системы к металлическому корпусу

автомобиля может вызвать сбой в работе уси-

лителя.

- После установки убедитесь в работоспособ-

ности стоп-сигналов, сигналов поворота и стек-

лоочистителей.

Проводка

для подключения усилителя

- Если во время работы двигателя в акустичес-

ких системах слышен шум, к каждому проводу

подключения к аккумулятору подсоедините ли-

нейный фильтр защиты от помех (приобретает-

ся дополнительно).

- Используя гроверы, не допускайте прямого

контакта провода с краем металлической пла-

стинки.

- Подключайте провод заземления к металли-

ческой части кузова автомобиля, который дей-

ствует в качестве электрического проводника

на отрицательную (-) клемму аккумулятора. Не

включайте питание усилителя, пока не будет

подключен провод заземления.

- Устанавливайте защитный предохранитель в

провод аккумулятора, как можно ближе к акку-

мулятору. Защитный предохранитель должен

быть рассчитан на такой же ток, что и предох-

ранитель усилителя.

- Для подключения к аккумулятору и заземле-

нию используйте автомобильные (огнестойкие)

провода, рассчитанные на ток больший, чем

ток, на который рассчитан предохранитель.

Используйте сетевой провод сечением 5 кв.мм

(AWG10) или более.

- Если Вы планируете использовать больше

одного усилителя мощности, используйте про-

вода подачи питания и защитные предохрани-

тели, рассчитанные на большее значение тока,

чем максимальный ток каждого усилителя.

Выбор акустических систем

- Номинальная входная мощность акустических

систем, которые Вы хотите подключить к уси-

лителю, должна быть больше максимальной

выходной мощности (в Ваттах) усилителя. Ис-

пользование акустических систем, рассчитан-

ных на меньшую выходную мощность, может

привести к повреждению этих акустических

систем.

- Сопротивление акустических систем, кото-

рые Вы хотите подключить должно быть 2 Ом и

выше (для стереофонического подключения)

или 4 Ом и выше (для мостового подключения).

Если Вы планируете использовать несколько

пар акустических систем, подсчитайте сум-

марное сопротивление акустических систем, а

затем подключите подходящие акустические

системы к усилителю.

Суммарное

сопротивление
