8
5
7
(6) Регулятор пороговой частоты
фильтра FILTER FREQUENCY
Когда переключатель FILTER установлен в поло-
жение HPF (высокочастотный фильтр) или LPF
(низкочастотный фильтр) с помощью этого
регулятора Вы можете установить пороговую
частоту (частоту среза фильтра).
(7) Сетевой индикатор
Когда включено питание усилителя, светится
сетевой индикатор.
Если сетевой индикатор не светится, когда вклю-
чено питание, может сработать функция защи-
ты. Проверьте признаки возникновения неисп-
равностей.
Функция защиты срабатывает
в следующих ситуациях:
Этот усилитель снабжен функцией защиты для
защиты усилителя и акустических систем от
проблем и неисправностей, которые могут воз-
никнуть.
Когда срабатывает функция защиты, сетевой
индикатор гаснет и усилитель прекращает ра-
боту.
- Если возникло короткое замыкание провода
акустических систем.
- Если выход на акустические системы контак-
тирует с заземлением.
- Если возник сбой в работе усилителя и сигнал
постоянного тока (DC) был направлен на акус-
тические системы.
- Если внутренняя температура усилителя слиш-
ком высока и усилитель не может продолжать
нормальную работу.
- Если провод заземления центрального уст-
ройства (магнитолы, CD-ресивера и т.д.) или
этого усилителя не подключен к металлической
части, являющейся проводником на отрица-
тельную (-) клемму аккумулятора.

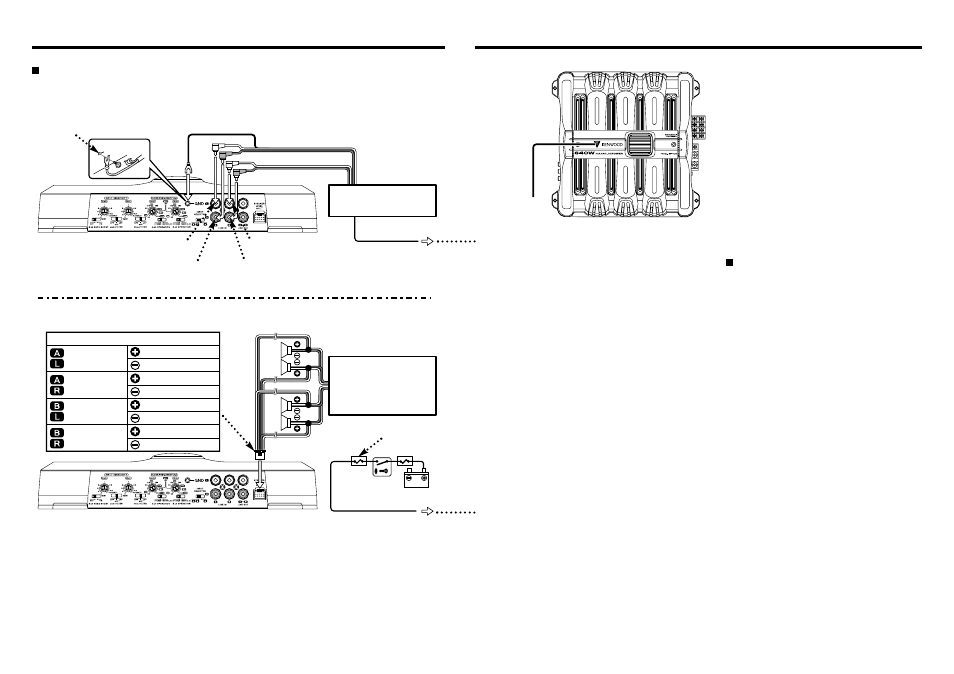

Схемы соединений
Подключение к входам типа RCA
или входам с уровнем сигнала акустических систем
(Подключение к входам типа RCA)
$
^
#
GN
D
#
Контакт заземле-
ния кабеля RCA
Кабель RCA*
Вход левого канала А
Вход правого канала А
Вход левого канала В
Вход правого канала В
Провод управле-
ния питанием (си-
ний/белый)
(Подключение к гнездам с уровнем сигнала акустических систем)
Цвет кабеля на разъеме
Левый
канал В
Правый
канал В
Левый
канал А
Правый
канал А
Белый
Белый/черный
Серый
Серый/черный
Зеленый
Зеленый/черный
Фиолетовый
Фиолетовый/черный
Фирменная
автомагнитола
Блок предохранителей
автомобиля
Аккумулятор
АСС
