Органы управления/индикатор – Инструкция по эксплуатации Kenwood KAC-8401
Страница 4
4
9

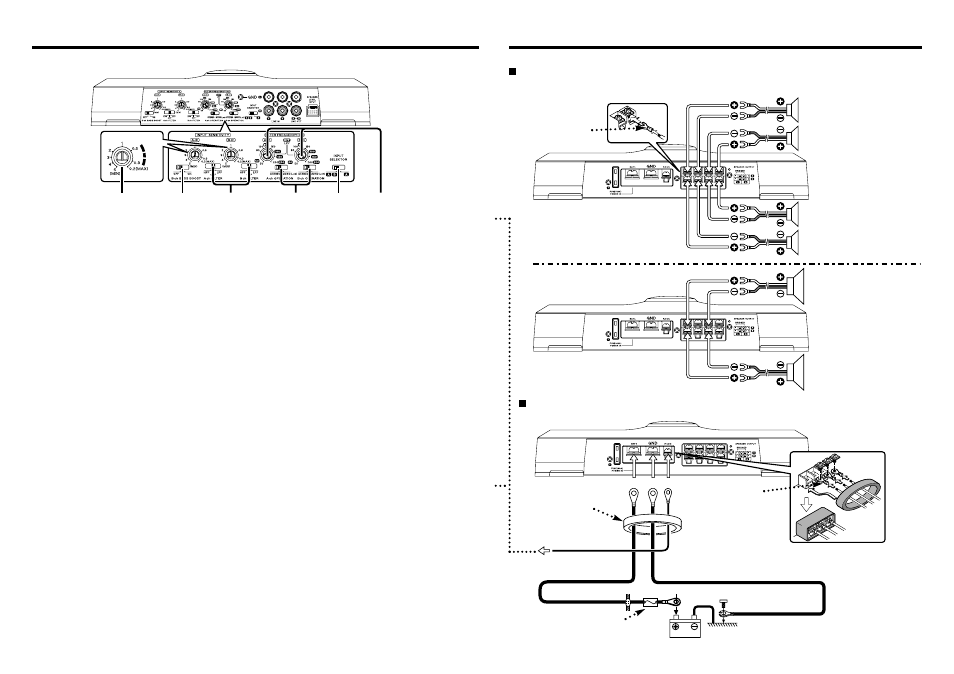

Органы управления/индикатор
2
3
5
1
(W)
20
40
10
4
6
Данный усилитель представляет со-
бой 4-канальный усилитель, содер-
жащий 2 стереофонических усилите-
ля в одном корпусе. Один усилитель
маркируется, как усилитель А, другой
- как усилитель В. Изменяя положение
переключателей и функции, описан-
ные ниже, Вы можете добиться совме-
стимости усилителя с множеством си-
стем.
(1) Регулятор чувствительности входа
INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии
с выходным уровнем сигнала предварительно-
го усилителя центрального устройства, под-
ключенного к усилителю, или с максимальным
выходным уровнем автомобильной стереосис-
темы KENWOOD.
Чувствительности усилителей А и В могут быть
отрегулированы независимо друг от друга и
независимо от положения селектора входов.
Используйте рисунок, приведенный справа, в
качестве подсказки.
ЗАМЕЧАНИЕ:
Выходной уровень предварительного усилите-
ля или максимальный выходной уровень цент-
рального устройства приведены в разделе «Тех-
нические характеристики» инструкции по экс-
плуатации центрального устройства.
(2) Переключатель BASS BOOST
для усилителя В
Установка этого переключателя в положение
ON приводит к усилению звучания низких час-
тот.
Вы можете использовать функцию BASS BOOST
только для усилителя В.
- Положение ON:
Усиление низких частот +6 дБ.
- Положение OFF:
Усиление низких частот выключено.
(3) Переключатель FILTER
Этот переключатель позволяет применить вы-
сокочастотную или низкочастотную фильтра-
цию сигналов, поступающих на выходы на аку-
стические системы.
- Положение HPF (высокочастотный
фильтр):
Фильтрация частот в диапазоне выше порого-
вой частоты, установленной с помощью регуля-
тора FILTER FREQUENCY.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится без
фильтрации.
- Положение LPF (низкочастотный
фильтр):
Фильтрация частот в диапазоне ниже порого-
вой частоты, установленной с помощью регуля-
тора FILTER FREQUENCY.
(4) Переключатель OPERATION
С помощью этого переключателя Вы можете
независимо выбрать способы усиления вход-
ных сигналов, поступающих на усилители А и В.
- Положение STEREO (стереофоничес-
кий режим):
Усилитель может использоваться в качестве
стереофонического усилителя.
- Положение MONO (Lch):
Усиление входного сигнала только левого кана-
ла. Устанавливайте переключатель в это поло-
жение и выполняйте мостовое подключение,
чтобы использовать в качестве высокомощно-
го монофонического усилителя. (Входной сиг-
нал правого канала не воспроизводится).
(5) Селектор входов INPUT SELECTOR
Этот переключатель позволяет выбрать входы,
сигналы с которых будут усиливаться усилите-
лями А и В.
- Положение А В:
Усиливаются входные сигналы, поступающие
на усилители А и В.
- Положение А:
Входной сигнал усилителя А усиливается обо-
ими усилителями (А и В).
40
40
@
@
@
40
9 0 !
* Приобретаемые в магазинах принадлежности
Подключение кабелей акустических систем
(Стереофоническое подключение)
Клемма подключения*
Левый канал А
Правый канал А
Правый канал В
Левый канал В
(Мостовое подключение)
Канал А (мостовое подключение)
Канал В (мостовое подключение)
Подключение провода питания
Крышка (фиксатор)
гнезд подключения
Удлинитель*
Провод подключения к аккумулятору*
Контакт подключения*
Провод заземления*
Защитный предохранитель*
Аккумулятор
