Подключения, 25hz 15hz off, 12db 6db off – Инструкция по эксплуатации Kenwood KAC-819
Страница 6
6
7

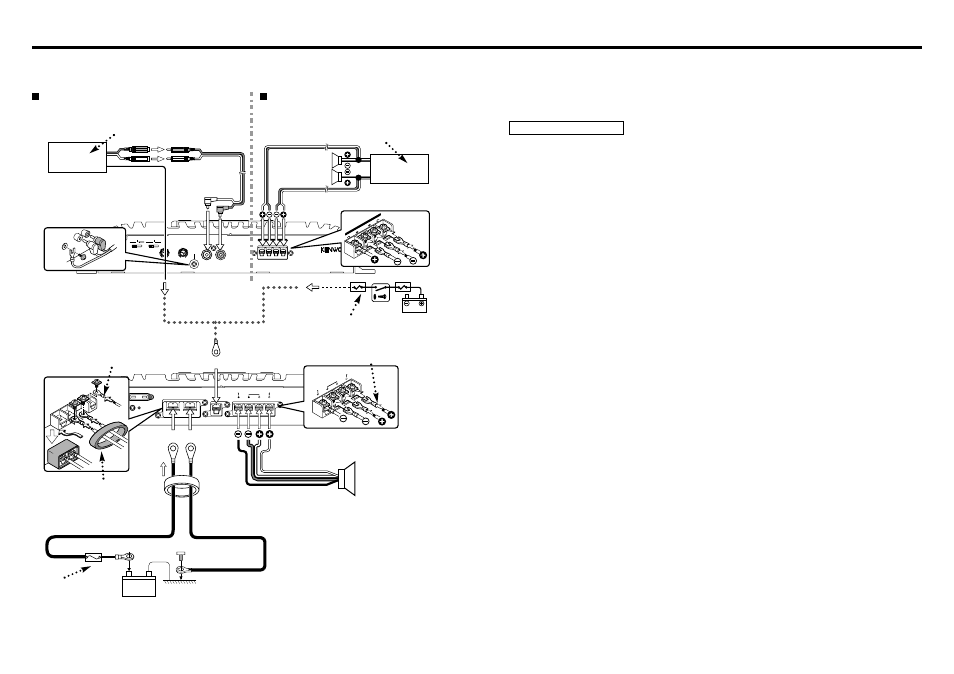

Подключения
25Hz
15Hz
OFF
INFRASONIC
GND
INPUT
SENSITIVITY(V)
LPF
FREQUENCY(Hz)
L
R
LINE IN
LEFT
RIGHT
SPEAKER LEVEL INPUT
12dB
6dB
OFF
BASS
BOOST
0.3
0.5
1
2
3
4
5
0.2
150
120
170
100
70
50
200
SUBWOOFER
AMPLIFIER
POWER IN
FUSE (30A)
BATT
GND
P.CON(REMOTE)
SPEAKER OUTPUT
30
SERVO
,,
-
SERVO
,,
-
GND
LEFT
RIGHT
SPEAKER LEVEL INPUT
4
2 3
!
#
56
-
+
SPEAKER OUTPUT
SERVO
,,
-
SERVO
,,
-
ЗАМЕЧАНИЕ: В целях безопасности перед началом работы прочтите раздел «Процедура установки».
Подключение кабеля RCA
Подключение к выходу на АС
ГОЛОВНОЕ УСТРОЙСТВО (CD-ресивер, магнитола и т.д.)
Кабель RCA*
Кабель управления
питанием*
Фирменная стереомагнитола (без линейного выхода)
Акустические
системы
АСС
Блок предохра-
нителей
Аккумулятор
Клемма подключения*
Крышка гнезд
Клемма подключения*
Прокладывайте провода акустических систем и провода
sigma servo по одному маршруту.
Сабвуфер
Провод аккумулятора*
Предохранитель*
Провод заземления*
Аккумулятор
Входные гнезда уровня акустических систем (13)
При включении/выключении фирменной автомобильной стереомагнитолы KENWOOD убеждайтесь в том, что
усилитель также включается/выключается.
В некоторых случаях провод управления питанием не может правильно управляться фирменной магнитолой.
В этих случаях подключите контакт АСС или провод управления питанием к контакту P.CON (REMOTE).
2
ПРЕДУПРЕЖДЕНИЕ
- Стандартная стереофоническая автомагнитола должна быть рассчитана на максимальную выходную
мощность не более 40 Вт.
- Не подключайте кабели от выходов на акустические системы (на усилителе мощности) к гнездам уровня
данного усилителя, т.к. это может привести к повреждению усилителя.
- Не подключайте кабели и провода к обоим входам RCA и входам с уровнем сигнала, равным уровню сигнала
акустических систем, одновременно, т.к. это может привести к возникновению неисправностей или
повреждений.
- Подключайте провод управления мощностью к источнику питания, который может быть включен/выключен
с помощью ключа зажигания (линия АСС). При этом подключении включение/выключение автомагнитолы
может сопровождаться шумами.
