Процедура установки
- Если перегорит предохранитель, проверьте про-
вода на наличие короткого замыкания, а затем
установите предохранитель с такими же парамет-
рами, что и у сгоревшего предохранителя.
- Убеждайтесь в том, что неподключенные кабели и
неиспользуемые гнезда не соприкасаются с корпу-
сом автомобиля. Не снимайте защитные колпачки с
неподключенных кабелей или гнезд, чтобы предот-
вратить возникновение короткого замыкания.
- Подключайте провода акустических систем к со-
ответствующим гнездам по отдельности. Подклю-
чение отрицательного (-) провода акустической си-
стемы или провода заземления акустической сис-
темы к металлическому корпусу автомобиля может
вызвать сбой в работе усилителя.
- После установки убедитесь в работоспособности
стоп-сигналов, сигналов поворота и стеклоочисти-
телей.
Принадлежности
Название Внешний вид Количество
Крышка гнезда 1
Саморезы
(диаметр 4 мм, 16 мм) 4
Гнезда подачи питания (2)(3)
Подключайте провод питания и провод заземления
к соответствующим гнездам, все из которых прохо-
дят через крышку гнезд. После выполнения подклю-
чения установите крышку на секцию гнезд подклю-
чения.
Установка
Т.к. усилитель не содержит частей, которыми нужно управлять каждодневно, усилитель может быть
установлен в месте, удаленном от водителя. Обычно усилители устанавливают в багажнике.
2 ПРЕДОСТЕРЕЖЕНИЕ
- Не устанавливайте усилитель под коврик. В противном случае усилитель перегреется и может быть
поврежден.
- Устанавливайте усилитель в месте, обеспечивающем хорошее рассеивание тепла. После установки ничего
не ставьте (не кладите) на усилитель сверху.
- Температура поверхности усилителя во время его работы достаточно высока. Устанавливайте усилитель
в местах, где люди, резиновые предметы и прочие, чувствительные к теплу материалы не будут контакти-
ровать с усилителем.
- При сверлении отверстия под сиденьем, в багажнике или любом другом месте автомобиля, убеждайтесь
в том, что с противоположной стороны просверливаемой поверхности нет важных устройств, например,
топливного бака, тормозной трубы или проводки. Будьте осторожны, не повредите важные части автомобиля.
- Не устанавливайте усилитель вблизи панели автомобиля, а также в местах расположения воздушных
подушек (air-bag).
- Усилитель должен быть надежно закреплен в той части автомобиля, в которой усилитель не будет мешать
управлению автомобилем. В случае аварии или механического удара усилитель может нанести травму.
- После установки усилителя убедитесь в том, что исправно работает электрооборудование автомобиля:
стоп-сигналы, сигналы поворота и стеклоочистители.
Саморез (диаметр 4 мм, длина 16 мм)
Панель установки (толщина: 15 мм и более)
8 5
Обратная связь Sigma servo
Звук, воспроизводимый через обычные усилители, искажается из-за обратной ЭДС (электродвижущей силы),
возникающей в осциллирующей системе динамика. Обратная ЭДС частично усиливается сабвуфером,
который требует большого усиления. Подключение sigma servo устраняет искажения, вызванные обратной
ЭДС, включая цепь до выходов на акустические системы в цепочку отрицательной обратной связи. Это дает
возможность управлять акустическими системами более точно и создавать четкое звучание низких частот.
ЗАМЕЧАНИЕ
Провода акустических систем и провода sigma servo должны быть проложены по одному маршруту.
ПРЕДОСТЕРЕЖЕНИЕ
- Расширение цепочки отрицательной обратной связи для включения в цепочку выходов на акустических
систем требует правильного подключения к гнездам sigma servo. Неправильное подключение может привести
к искажению звука или другим неисправностям. Если звук воспроизводится неправильно, проверьте
подключение к гнездам sigma servo.
- Если подключение к гнездам sigma servo не выполнено, звук может «плавать», а также могут возникать шумы.
Правильно выполняйте подключение к гнездам sigma servo.
- При подключении акустических систем по параллельной схеме используйте акустические системы с
сопротивлением не менее 4 Ом. Подключение акустических систем с сопротивлением менее 4 Ом может
привести к возникновению неисправностей.
- Номинальная входная мощность акустических систем, подключаемых к усилителю, должна быть не менее
максимальной выходной мощности усилителя. В противном случае, акустические системы могут быть
повреждены.
Будьте особенно внимательны при подключении акустических систем по параллельной схеме.

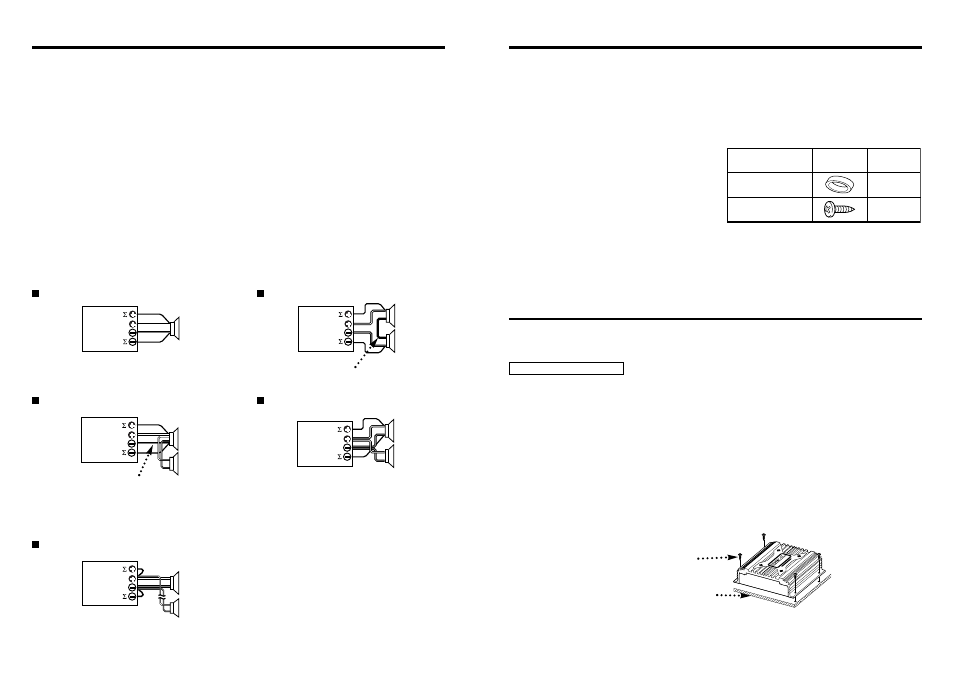

Базовое подключение sigma servo Последовательное подключение
ПРЕДУПРЕЖДЕНИЕ
Этот провод должен быть, как можно короче.
Параллельное подключение (1)
ПРЕДУПРЕЖДЕНИЕ
Провода акустических систем, подключенных
к усилителю, должны быть достаточно тол-
стыми для того, чтобы выдерживать ток двух
акустических систем.
Параллельное подключение (2)
ПРЕДУПРЕЖДЕНИЕ
Это подключение возможно только, когда акусти-
ческие системы идентичны и используются оди-
наковые провода подключения акустических сис-
тем.
Упрощенное подключение sigma servo
В случае, если ни один из примеров подключения, описанных
выше, не может быть использован или, если акустические систе-
мы не могут быть подключены к выходам на акустические системы,
подключите их (акустические системы), как показано на рисунке.
