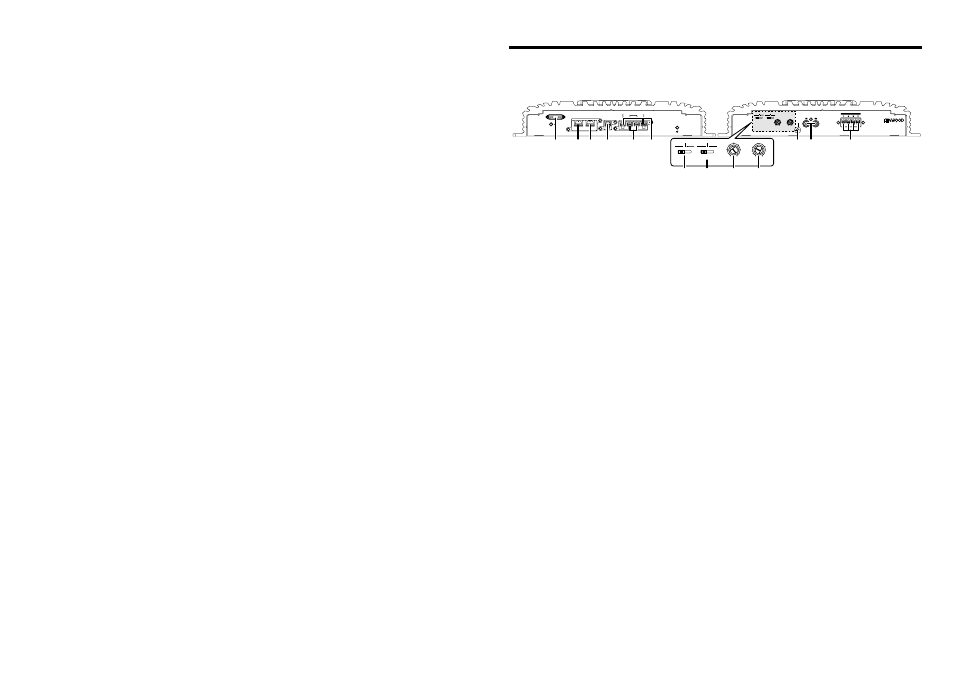

Органы управления
25Hz
15Hz
OFF
INFRASONIC
GND
INPUT
SENSITIVITY(V)
LPF
FREQUENCY(Hz)
L
R
LINE IN
LEFT
RIGHT
SPEAKER LEVEL INPUT
12dB
6dB
OFF
BASS
BOOST
0.3
0.5
1
2
3
4
5
0.2
150
120
170
100
70
50
200
SUBWOOFER
AMPLIFIER
POWER IN
FUSE (30A)
BATT
GND
P.CON(REMOTE)
SPEAKER OUTPUT
30
SERVO
,,
-
SERVO
,,
-
25Hz
15Hz
OFF
INFRASONIC
INPUT
SENSITIVITY(V)
LPF
FREQUENCY(Hz)
12dB
6dB
OFF
BASS
BOOST
0.3
0.5
1
2
3
4
5
0.2
150
120
170
100
70
50
200
1
@
2 3
4
!
5
6
#
8
9
0
7
Изменяя положение переключателей и функции, описанные ниже, Вы можете добиться
совместимости усилителя с широким спектром систем.
(1) Предохранитель (30 А х 1)
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Гнездо управления питанием (REMOTE)
(5) Выходные гнезда подключения акусти-
ческих систем SPEAKER OUTPUT
Т.к. данный усилитель позволяет подключать акусти-
ческие системы с минимальным сопротивлением 2
Ом, подключайте к этим гнездам акустические сис-
темы с сопротивлением не менее 2 Ом.
ПРЕДУПРЕЖДЕНИЕ
Номинальная входная мощность акустических сис-
тем должна быть не менее выходной мощности уси-
лителя. В противном случае могут возникнуть неис-
правности усилителя.
(6) Гнезда подключения SIGMA SERVO II
ПРЕДУПРЕЖДЕНИЕ
Правильно выполняйте подключения к гнездам SIGMA
SERVO II. Неправильное подключение может приве-
сти к пропаданию звука или другим неисправностям.
(7) Переключатель INFRASONIC FILTER
Ультранизкие частоты, которые не воспроизводятся
даже сабвуфером, могут создавать нежелательные
искажения звука. Установка этого переключателя в
положение «15 Hz» èëè «25 Hz» позволяет отсекать
эти частоты.
Выполнение этой процедуры улучшает качество вос-
производимого звука, устраняя нежелательные ис-
кажения.
(8) Переключатель усиления
низких частот BASS BOOST
Установка этого переключателя в положение «+6
dB» èëè «+12 dB» позволяет усилить звучание низких
частот.
(9) Регулятор частоты среза
низкочастотного фильтра LPF FREQUENCY
Этот регулятор позволяет отрегулировать частоту
среза низкочастотного фильтра усилителя.
(10) Регулятор чувствительности
входа INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с
выходным уровнем сигнала предварительного уси-
лителя центрального устройства, подключенного к
усилителю, или с максимальным выходным уровнем
автомобильной стереосистемы KENWOOD.
Используйте рисунок, приведенный выше, в каче-
стве подсказки.
ЗАМЕЧАНИЕ:
Выходной уровень предварительного усилителя или
максимальный выходной уровень центрального уст-
ройства приведены в разделе «Технические характе-
ристики» инструкции по эксплуатации центрального
устройства.
(11) Контакт заземления кабеля типа RCA
При использовании кабеля RCA с проводом заземле-
ния подключайте провод заземления к этому контак-
ту.
ПРЕДУПРЕЖДЕНИЕ
Не используйте этот контакт для заземления источ-
ника питания. Если провод заземления будет под-
ключен к этому контакту, усилитель может быть
поврежден.
(12) Линейные входы усилителя LINE IN
(13) Входные гнезда уровня
акустических систем
Головное устройство (магнитола и т.д.) без выхода
типа RCA может быть подключено к усилителю через
выходы на акустические системы.
Питание усилителя будет включаться/выключаться
автоматически по сигналу с акустических систем
даже, если не подключен провод управления пита-
нием.
