53

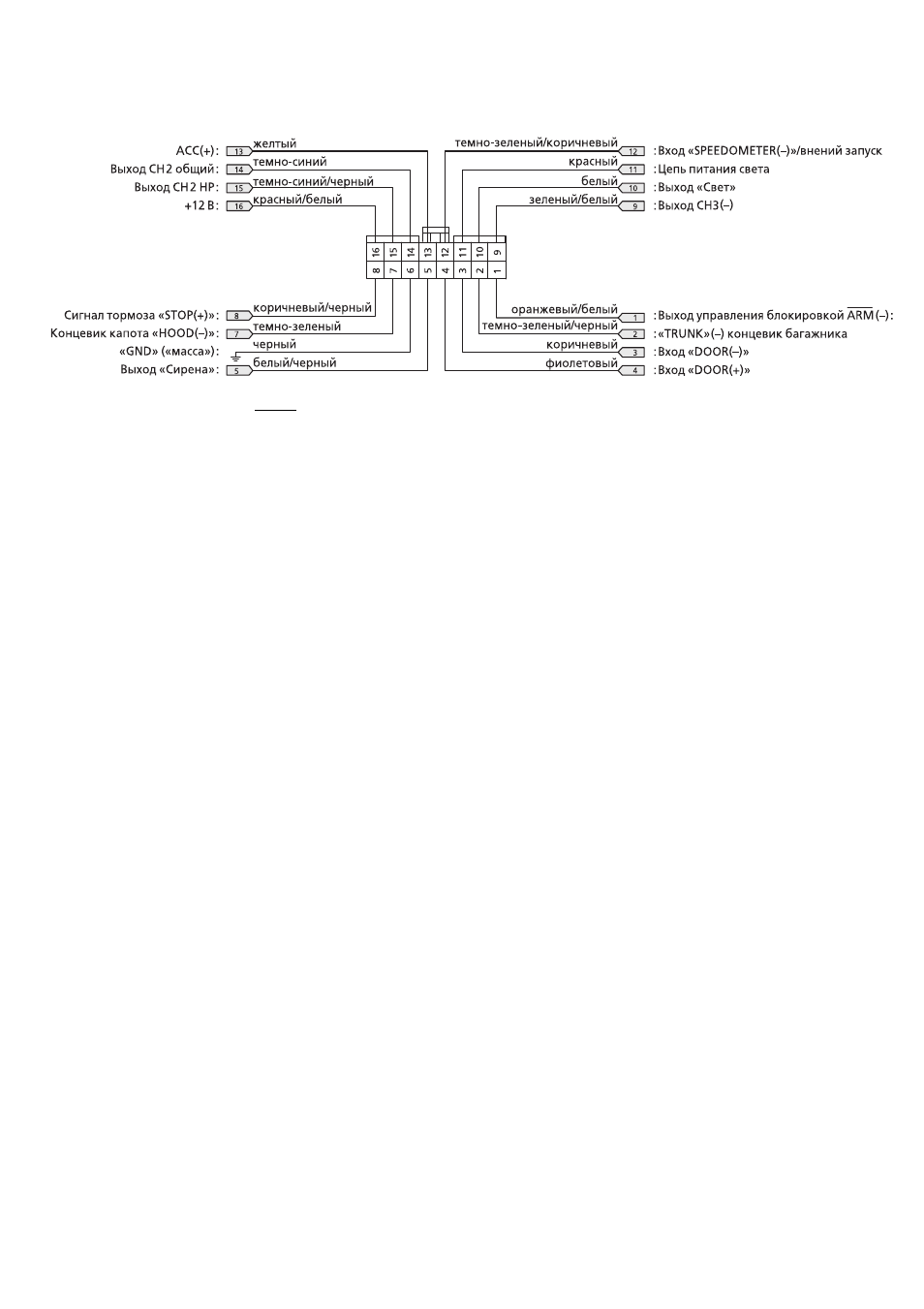

Описание функций проводов 16 контактного разъема системы N1
1 — НР блокировка ARM(–) (оранжевый провод с белой полосой). Выход сигнала отрицательной
полярности 500 мА (когда система снята с охраны) для управления нормально разомкнутым реле
блокировки (требуется установка дополнительного реле) или удаленным цифровым реле блокиров
ки R350 производства PIT с НР контактами.
2 — концевик багажника «Trunk»(–) (темно зеленый провод с черной полосой). Вход для подклю
чения концевых выключателей отрицательной полярности багажника. Является проводом мгновен
ного отрицательного триггера. Данный провод необходимо подключить к концевому выключателю
багажника, второй контакт которого постоянно соединен с «массой». Система временно отключает
активность входа «Trunk»(–) при активации дополнительных каналов управления внешними уст
ройствами CH2, CH3 в режиме «Охрана» и работы двигателя в режиме автозапуска.
3 — концевик двери «Door»(–) (коричневый провод). Вход для подключения концевых выключа
телей дверей отрицательной полярности (автомобили «Дженерал Моторс» и большинство автомоби
лей неамериканского производства). Подключите коричневый провод системы к отрицательному вы
ходу одного из концевых выключателей дверей автомобиля.
Примечание
Не подключайте коричневый провод системы, если автомобиль имеет цепь концевых выключателей
дверей положительной полярности (в этом случае подключается фиолетовый провод системы).
4 — концевик двери «Door»(+) (фиолетовый провод). Вход для подключения концевых выключа
телей дверей положительной полярности (большинство автомобилей «Форд» и некоторые автомоби
ли неамериканского производства). Подключите фиолетовый провод системы к положительному вы
ходу одного из концевых выключателей дверей автомобиля, так как в большинстве автомобилей кон
цевые выключатели дверей подключены параллельно.
Примечание
Не подключайте фиолетовый провод системы, если автомобиль имеет цепь концевых выключателей
дверей отрицательной полярности (в этом случае подключается коричневый провод системы).
5 — «Сирена»(+) (белый провод с черной полосой). Выход управления сиреной (+12 В). Проло
жите данный провод через отверстие с резиновой втулкой, которое имеется в перегородке между от
секом двигателя и салоном автомобиля, к тому месту, в котором установлена сирена. Соедините бе
лый провод с черной полосой с красным проводом сирены (управляющий сигнал +12 В). Подсоеди
ните черный провод сирены, к «массе» (металлической детали кузова автомобиля).
