Примечание
Данное подключение используется в том случае, когда устанавливается нормально замкнутое
реле блокировки стартера. При использовании такого подключения отключение подачи пита
ния на охранную систему приводит к тому, что перестает работать функция блокировки стар
тера, а это, в свою очередь, позволяет запустить двигатель автомобиля.
ARM( ) — черный провод с белой полосой: выход сигнала отрицательной полярности 500 мА
(когда система снята с охраны) — нормально разомкнутое реле блокировки (требуется уста
новка дополнительного реле).
Канал CH2 — темно синий провод: выход второго канала CH2.
Отрицательный выход второго канала 500 мА с задержкой активируется при нажатии и удержа
нии на время более 1,2 сек кнопку CH2 брелока передатчика. Отрицательный выходной сигнал
второго канала активируется согласно выбранной функции F9 таблицы программирования.
Темно синий провод системы представляет собой слаботочный транзисторный выход, поэтому
он должен использоваться только для включения внешнего реле.
Предупреждение
Непосредственное подключение темно синего провода к сильноточному выходу цепи откры
вания замка багажника автомобиля, а также к входу некоторых устройств дистанционного
запуска двигателя автомобиля приведет к повреждению основного блока охранной системы.
Схема примерного использования канала 2 приведена ниже.
Управление открыванием багажника
Подключите выбранный провод канала управления к контакту управления реле 40 А 12 V DC
(или эквивалентного автомобильного реле, рассчитанного на ток 30–40 A). Подключите прово
да к другим контактам реле в соответствии с Вашей схемой управления. Схема примерного

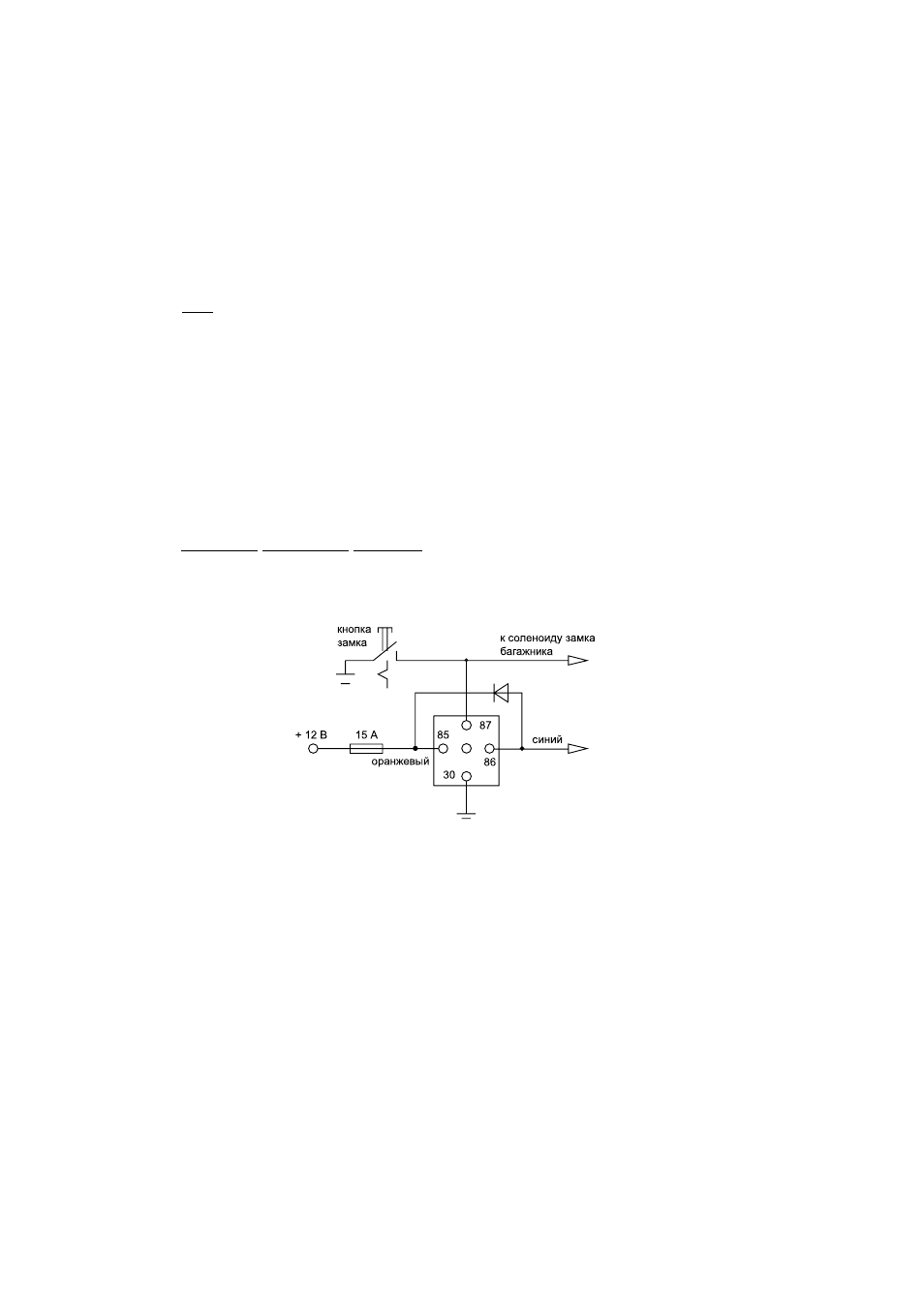

использования канала 2 для управления открыванием багажника приведена ниже:
Канал CH3 — зеленый провод с черной полосой/зеленый провод с красной полосой:
выход третьего канала системы CH3.
Выход управления по каналу CH3 представляет собой два вывода нормально разомкнутого
реле с током нагрузки не более 1 А. Канал CH3 позволяет управлять различными дополни
тельными устройствами, подключаемыми к системе.
Для подачи управляющего сигнала на дополнительное устройство по каналу CH3 используйте
брелоки передатчики согласно табл.1 табл.2 команд управления системой, а также исполь
зуйте таблицу программируемых функций для выбора требуемых параметров F10.
Канал CH4 — зеленый провод с белой полосой: слаботочный канал управления различ
ными дополнительными устройствами, подключаемыми к системе (максимальный ток 500 мА).
Выход канала CH4 соединяется с "массой" в течение времени активации канала.
Выход канала CH4 — слаботочный выход, предназначен для управления обмоткой дополни
тельного реле или эквивалентной слаботочной нагрузкой.
Для подачи управляющего сигнала на дополнительное устройство по каналу CH4 используйте
брелоки передатчики согласно табл.1 табл.2 команд управления системой, а также исполь
зуйте таблицу программируемых функций для выбора требуемых параметров F11.
