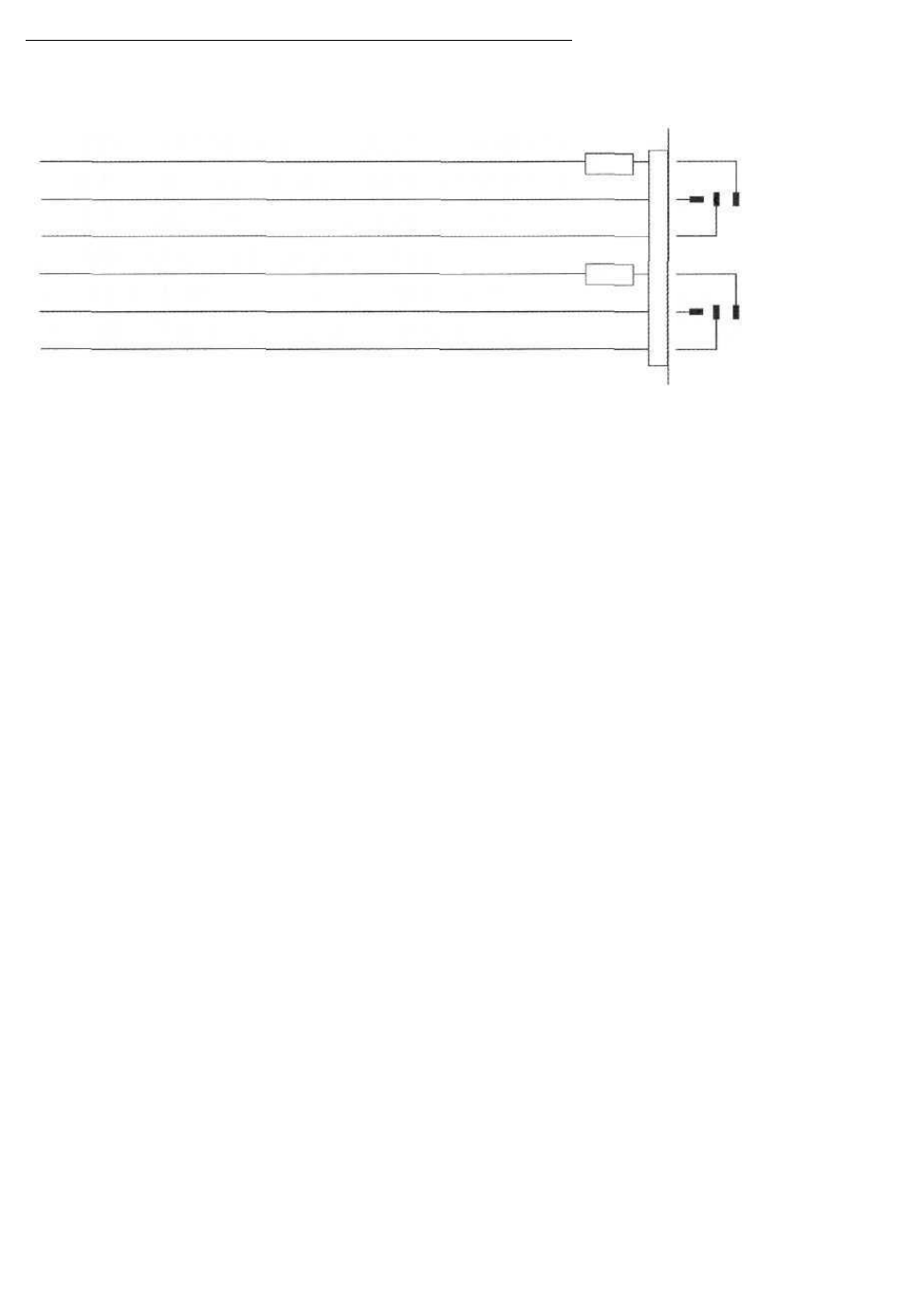

6-КОНТАКТНЫЙ РАЗЪЕМ: УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ

СИНИЙ/ЧЕРНЫЙ, СИНИЙ/БЕЛЫЙ, СИНИЙ/КРАСНЫЙ, ЗЕЛЕНЫЙ/ЧЕРНЫЙ, ЗЕЛЕНЫЙ/БЕЛЫЙ и ЗЕЛЕ-

НЫЙ/КРАСНЫЙ провода, оканчивающиеся 6-контактным белым разъемом, предназначены для подсоеди-
нения встроенных реле управления замками дверей. Функция каждого из этих проводов показана ниже.

Реле

запирания

Реле

отпирания

Перед подключением системы к установленным электроприводам замков дверей необходимо определить

тип штатной системы центрального замка. Для этого - выньте выключатель дверного замка из панели две-
ри водителя и протестируйте провода, идущие от выключателя.

1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬНОЙ
ПОЛЯРНОСТИ (см. схему 1)
Если от выключателя идет 3 провода, один из которых постоянно замкнут на "массу" {независимо от поло-

жения выключателя}, а из двух других проводов один будет замыкаться на "массу" при переводе выключа-
теля в положение "Lock" ("Закрыто"), а другой будет замыкаться на массу при переводе выключателя в по-
ложение "Unlock" ("Открыто") - Вы имеете дело с 3-проводной цепью отрицательной полярности.

• В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
• ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к "массе".
• Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
• Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.

2. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ПОЛОЖИТЕЛЬНОЙ

ПОЛЯРНОСТИ (см. схему 2):
Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от положе-

ния выключателя), а из двух других проводов один будет замыкаться на +12В при переводе выключателя в
положение "Lock" ("Закрыто"), а другой будет замыкаться на +12В при переводе выключателя в положение

"Unlock" ("Открыто") - Вы имеете дело с 3-проводной цепью положительной полярности.

• В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.

• Подсоедините ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В постоянного тока.

• Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
• Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.

3. 5 (4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОБРАТНОЙ (ПЕ-
РЕМЕННОЙ) ПОЛЯРНОСТИ (см. схему 3):

Если от выключателя идет 5 проводов (или иногда 4) - в данном автомобиле установлена штатная система
центрального замка с переменной полярностью управляющего импупьса. В таких системах нет штатных
реле или собственно модуля центрального замка т.к. +12В подается непосредственно от выключателя на

электроприводы замков и, к тому же, обеспечивается обратный выход на массу.
Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положения

выключателя. Два провода (или один) будут постоянно замкнуты на массу, независимо от положения вы-
ключателя. Из двух оставшихся проводов - один будет замыкаться на +12В при переводе выключателя в

положение "Lock" ("Закрыто"), а другой будет замыкаться на +12В при переводе выключателя в положение

"Unlock" ("Открыто").

В автомобилях данного типа необходимо перерезать штатные провода, идущие от главного выключателя

замков дверей ("Master"), находящегося в водительской двери, к выключателям замков других дверей, а
затем к электроприводам замков.

ALLIGATOR "BILARM" S-275 "Инструкция по установке"

16

© 2004 Saturn High-Tech, Inc. USA

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

87а

30

87

87

87а

30

15А

СИНИЙ/КРАСНЫЙ - запирание, Н.Р. контакт (№ 87)

СИНИЙ/БЕЛЫЙ - запирание, общий контакт (№ 30)

СИНИЙ/ЧЕРНЫЙ - запирание, Н.З. контакт (№ 87а)

ЗЕЛЕНЫЙ/КРАСНЫЙ - отпирание, Н.Р. контакт (№ 87)

ЗЕЛЕНЫЙ/БЕЛЫЙ - отпирание, общий контакт (№ 30)

ЗЕЛЕНЫЙ/ЧЕРНЫЙ - отпирание, Н.З. контакт (№ 87а)

15А
