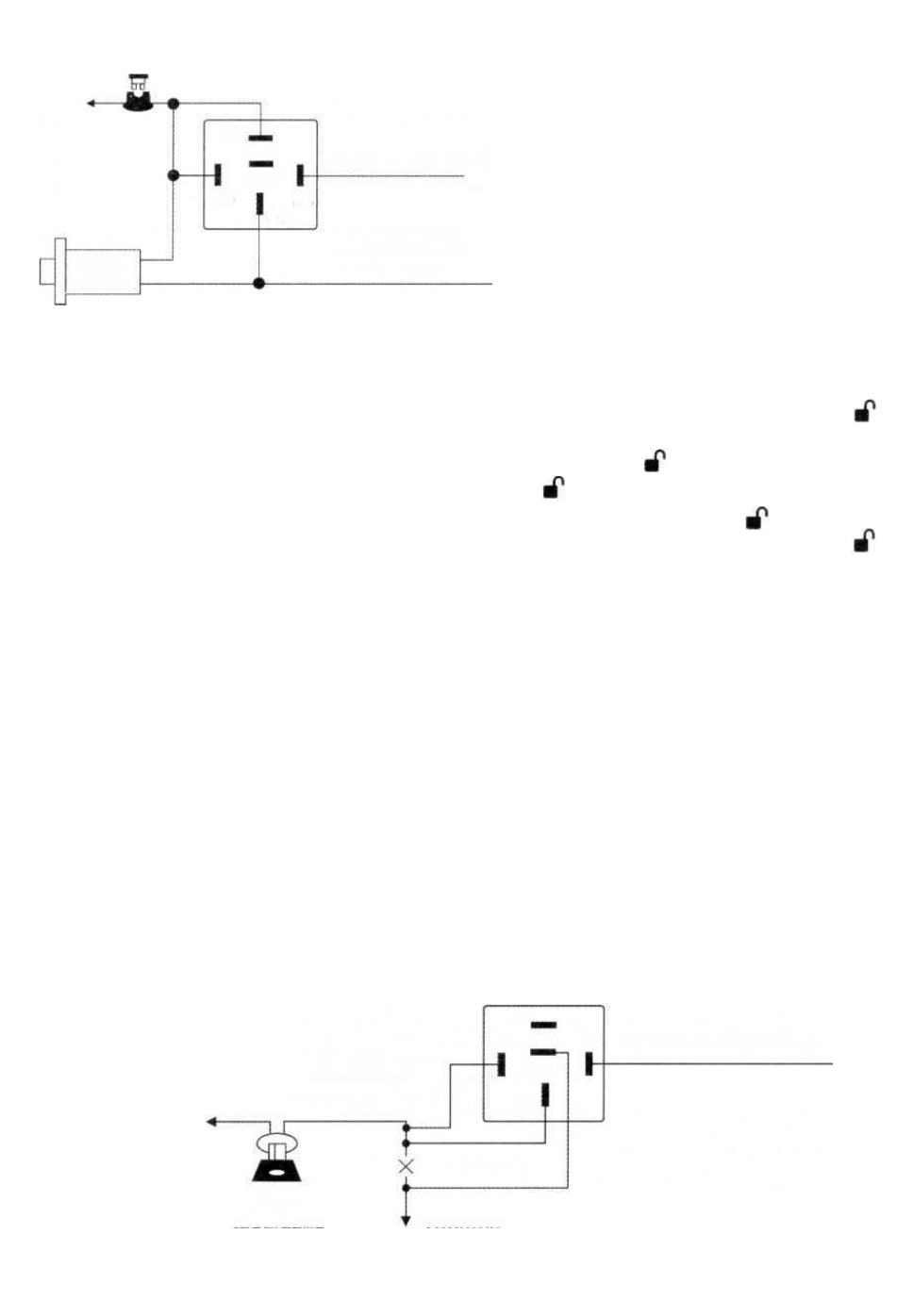

ПОДСОЕДИНЕНИЕ ЗАМКА БАГАЖНИКА С
ИСПОЛЬЗОВАНИЕМ ДОПОЛНИТЕЛЬНОГО РЕЛЕ
+ 12В
Подсоединение: Подсоедините ТЕМНО-
СИНИЙ провод к клемме № 85 дополнитель-
ного З0А реле, подсоедините клемму № 86
реле к +12В. Подсоедините остальные контак-
ты реле как показано на схеме или в соответ-
ствии с выбранной функцией канала 2 систе-
мы.
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может быть
запрограммирован при установке системы (программируемая функция № 16) как:
• Отрицательный "импульсный" сигнал, активизируемый на 1 секунду или на все время, пока кнопка
(кнопка 2) передатчика удерживается в нажатом положении, но не более 25 секунд;
• Отрицательный "постоянный" сигнал, активизируемый при нажатии кнопки передатчика на 3 секунды
и работающий до следующего нажатия и удерживания кнопки передатчика на 3 секунды.
• Отрицательный "таймерный 30-секундный" сигнал, активизируемый при нажатии кнопки передатчика
на 3 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания кнопки
передатчика на 3 секунды.
В любом из описанных выше случаев:
• выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
• для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания
системы, система автоматически отключит вход датчика удара и вход дополнительного датчика на все
время, пока выход канала 2 активизирован, + еще 3 секунды.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к клемме № 85 дополнительного З0А реле, под-
соедините клемму № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией Канала 2 системы.
ЗЕЛЕНЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ
БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВ-
ЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ (требуется установка дополнительного реле)
1) ЗЕЛЕНЫЙ/БЕЛЫЙ провод замыкается на "массу" при включенной охране и может использоваться для
управления дополнительным нормально замкнутым реле блокировки стартера. Это отрицательный транзи-
сторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен использоваться только для
управления катушкой дополнительного реле.
дополнительное нормально замкнутое
реле блокировки стартера
+12В от
аккумулятора
Замок
зажигания
Стартер
