ALLIGATOR М-425 “Инструкция по установке” © Saturn Marketing, Ltd.
12
♦ отрицательный выход канала 2 системы с программируемым алгоритмом работы (заводская установка
функции № 14);
♦ отрицательный выход для дополнительной блокировки двигателя нормально замкнутым реле;
♦ отрицательный выход для управления внутрисалонным освещением автомобиля;
♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану;
♦ отрицательный выход для управления дополнительным пейджером;
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.
1) Заводская установка функции ТЕМНО-СИНЕГО провода - “отрицательный выход канала 2 системы
для отпирания замка багажника”. Данный выход системы будет замыкаться на “массу” на 1 секунду при
нажатии и удерживании кнопки
передатчика на 1,5 секунды при выключенной охране и выключенном
зажигании, и должен использоваться для дистанционного открывания электрического замка крышки багаж-
ника (если автомобиль им оборудован).
Выход канала 2 системы будет также работать при включенном зажигании, но только если в этот момент
открыта одна из дверей автомобиля. Это предотвратит случайное открывание багажника при движении ав-
томобиля.
Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-
временно на 3 секунды отключит вход датчика удара и триггер капота/багажника для того, чтобы открыва-
ние багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт,
система опять автоматически возьмет эти цепи под охрану.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.

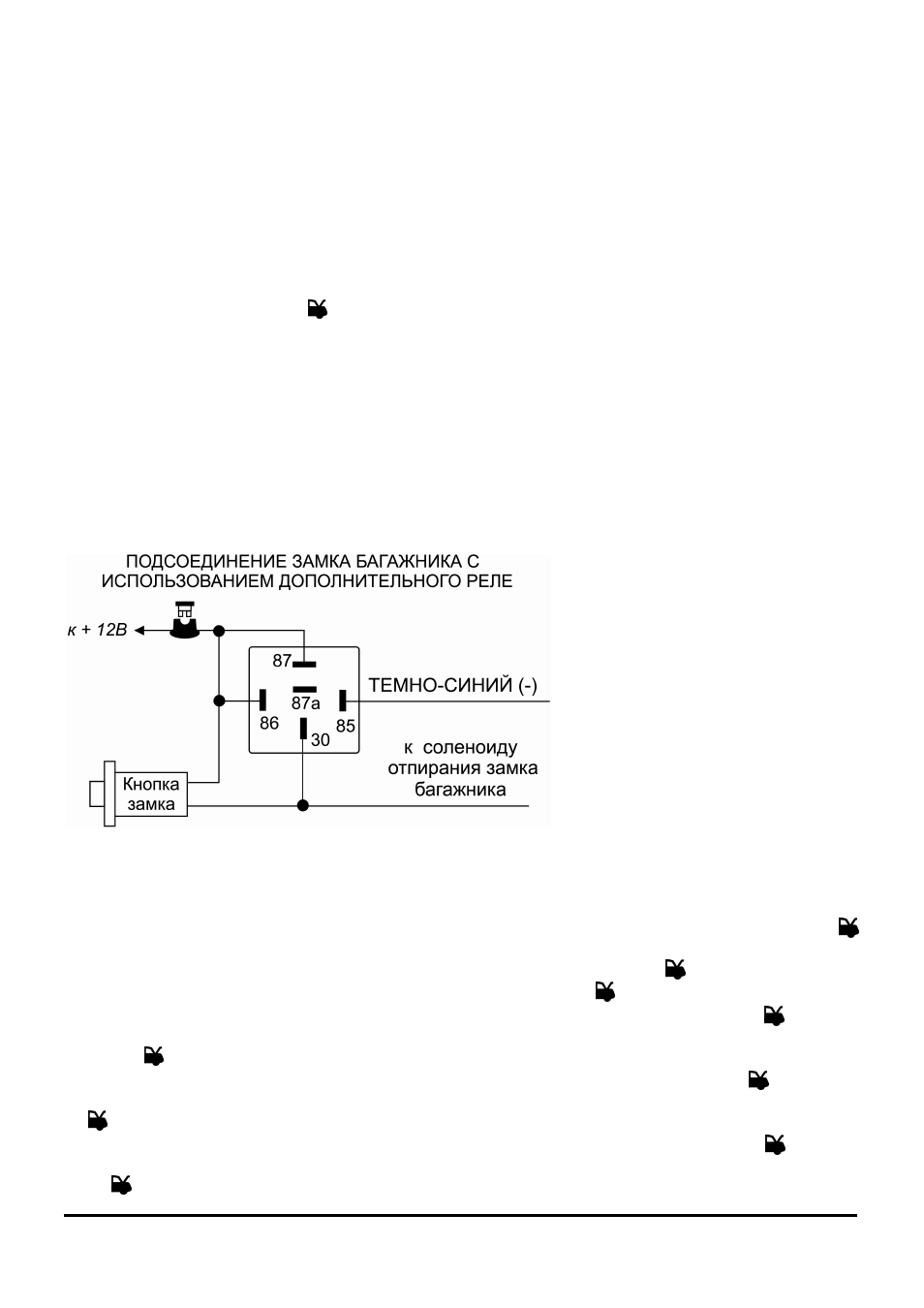

Подсоединение: Подсоедините ТЕМ-
НО-СИНИЙ провод к контакту № 85 до-
полнительного 30А реле, подсоедините
контакт № 86 реле к +12В. Подсоедини-
те остальные контакты реле как показа-
но на схеме или в соответствии с вы-
бранной функцией канала 2 системы.
ВНИМАНИЕ: Подсоединение ТЕМНО-
СИНЕГО провода непосредственно к
сильноточным цепям замка багажника
или к некоторым устройствам дистан-
ционного запуска двигателя приведет к
повреждению основного блока систе-
мы.
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может
быть запрограммирован при установке системы (программируемая функция № 13) как:
♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка
передатчика удерживается в нажатом положении, но не более 25 секунд;
♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки передатчика на 1,5 се-
кунды и работающий до следующего нажатия и удерживания кнопки передатчика на 1,5 секунды.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки передат-
чика на 1,5 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания
кнопки
передатчика на 1,5 секунды.
♦ Отрицательный “таймерный 1-минутный” сигнал, активизируемый при нажатии кнопки передатчи-
ка на 1,5 секунды и работающий в течение 1 минуты либо до следующего нажатия и удерживания кнопки
передатчика на 1,5 секунды.
♦ Отрицательный “таймерный 3-х минутный” сигнал, активизируемый при нажатии кнопки передат-
чика на 1,5 секунды и работающий в течение 3 минут либо до следующего нажатия и удерживания кноп-
ки
передатчика на 1,5 секунды.
