Темно-синий ("-"), Зажигания – Инструкция по эксплуатации Alligator M-400
Страница 8
ВНИМАНИЕ: Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и
должен использоваться только для управления катушкой дополнительного реле.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле.
Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряжение + 12В,
когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В, когда
ключ зажигания находится в любом ином положении
Перережьте вышенайденный провод, идущий от замка зажигания к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 87а реле. Подсое-

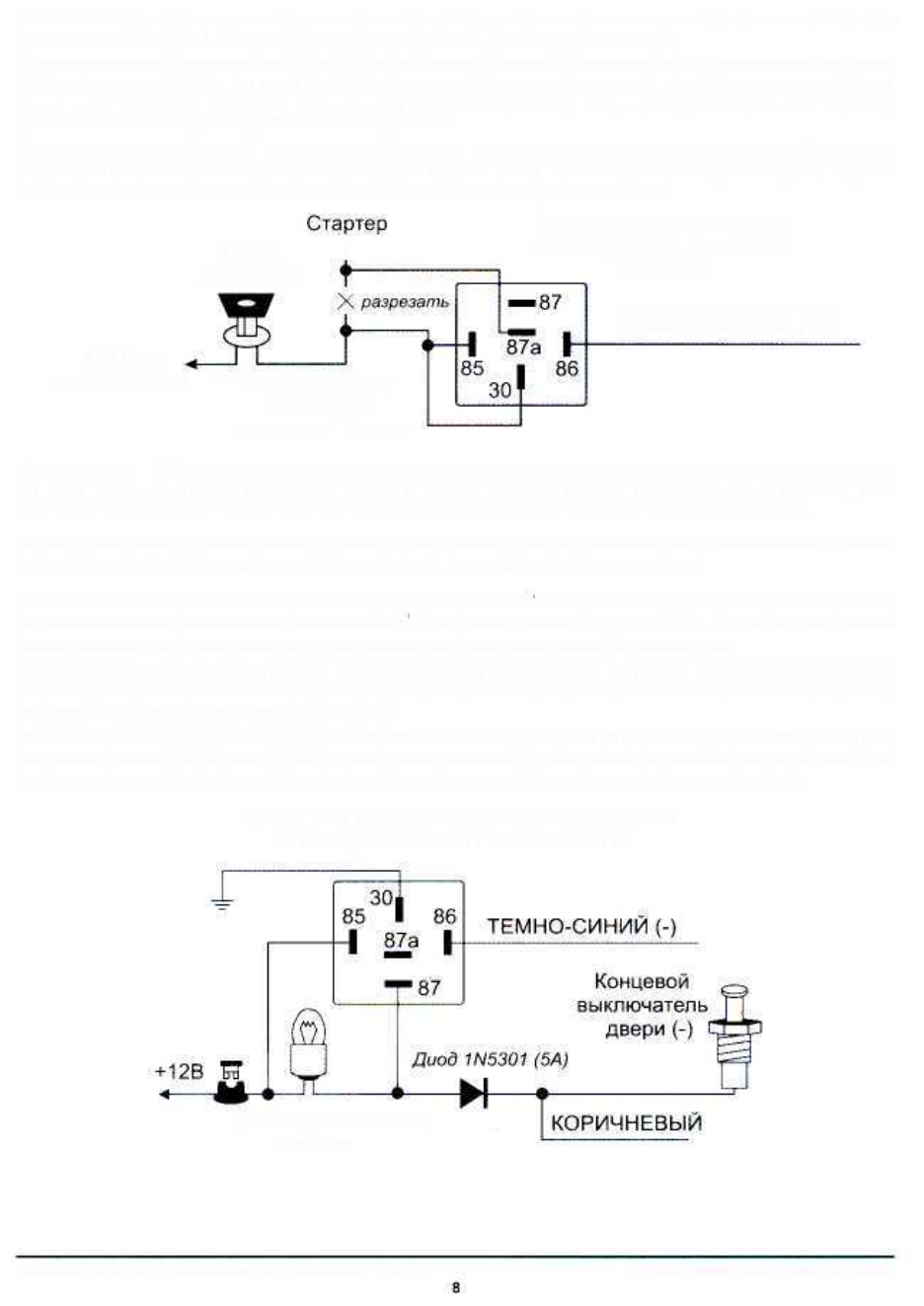

дините другую часть провода к контакту № 30 реле как показано на схеме ниже.
дополнительное нормально
Ключ
I замкнутое реле блокировки
стартера
зажигания
+ 12 В от
аккумулятора
ТЕМНО-СИНИЙ ("-")
+ 12 В при ключе
зажигания в
положении "Старт"
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЕМНО'
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
3) ТЕМНО-СИНИЙ провод может быть запрограммирован как
"отрицательный выход для управления
внутрисалонным освещением автомобиля" (программируемая функция № 15). В этом случае данный
выход системы уже также более не будет управляться нажатием кнопки Й
£ передатчика.
Вместо этого ТЕМНО-СИНИЙ провод будет замыкаться на "массу" на 30 секунд после снятия системы с
охраны и импульсно замыкаться на "массу" при срабатывании системы, обеспечивая включение или мига-
ние внутрисалонного освещения автомобиля.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 86 дополнительного ЗОА реле и под-
соедините контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в со-
ответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
плафон освещения
салона
ALLIGATOR M-400 "Инструкция по установке" rev. В
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
@ 2003 Saturn High-Tech, Inc. USA
