РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR М-400 НА АВТОМОБИЛИ ВАЗ

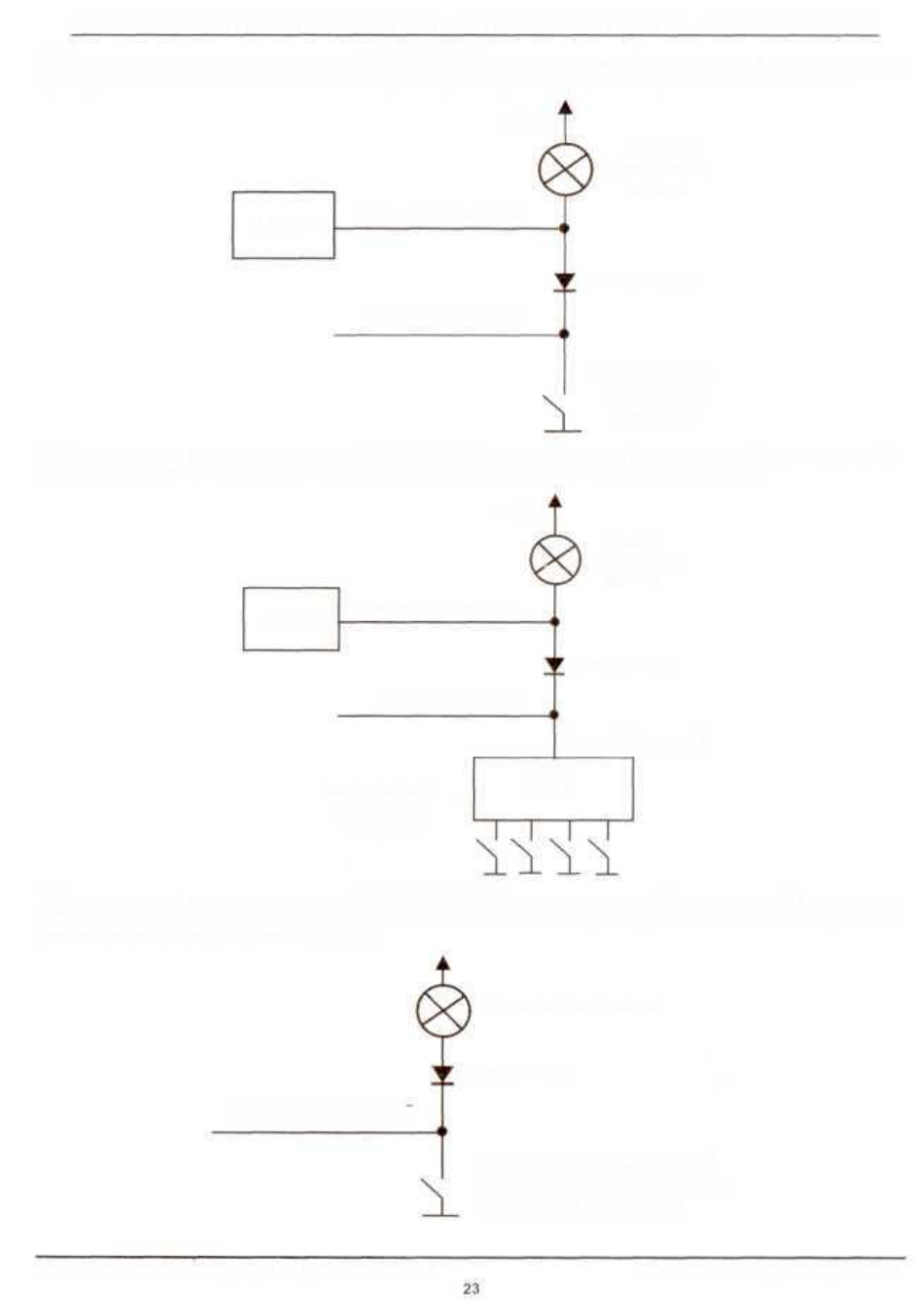

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
+ 12В
Зеленый-Черный
КОРИЧНЕВЫЙ
плафон
освещения
салона
диод I тах=1А
выключатель
освещения
плафона
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
+ 12В
АПС-4
Зеленый-Черный
КОРИЧНЕВЫЙ
Белый-Черный
БСК
выключатели
освещения
плафона
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер капо-
та/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения ба-
гажника автомобилей ВАЗ семейства 2115:
ТЕМНО-ЗЕЛЕНЫЙ
подкапотная лампа
диод l max= 1A
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
ALLIGATOR М-400 "Инструкция по установке" rev. В
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
© 2003 Saturn High-Tech, Inc. USA
АПС-4
плафон
освещения
салона
диод I тах=1А
