Подключение минидисковойдекиипр. (цифровойвыход), Подключение кабеляпитания, Внимание – Инструкция по эксплуатации JVC VS-DT7R
Страница 100: Установка устройства на стойку
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

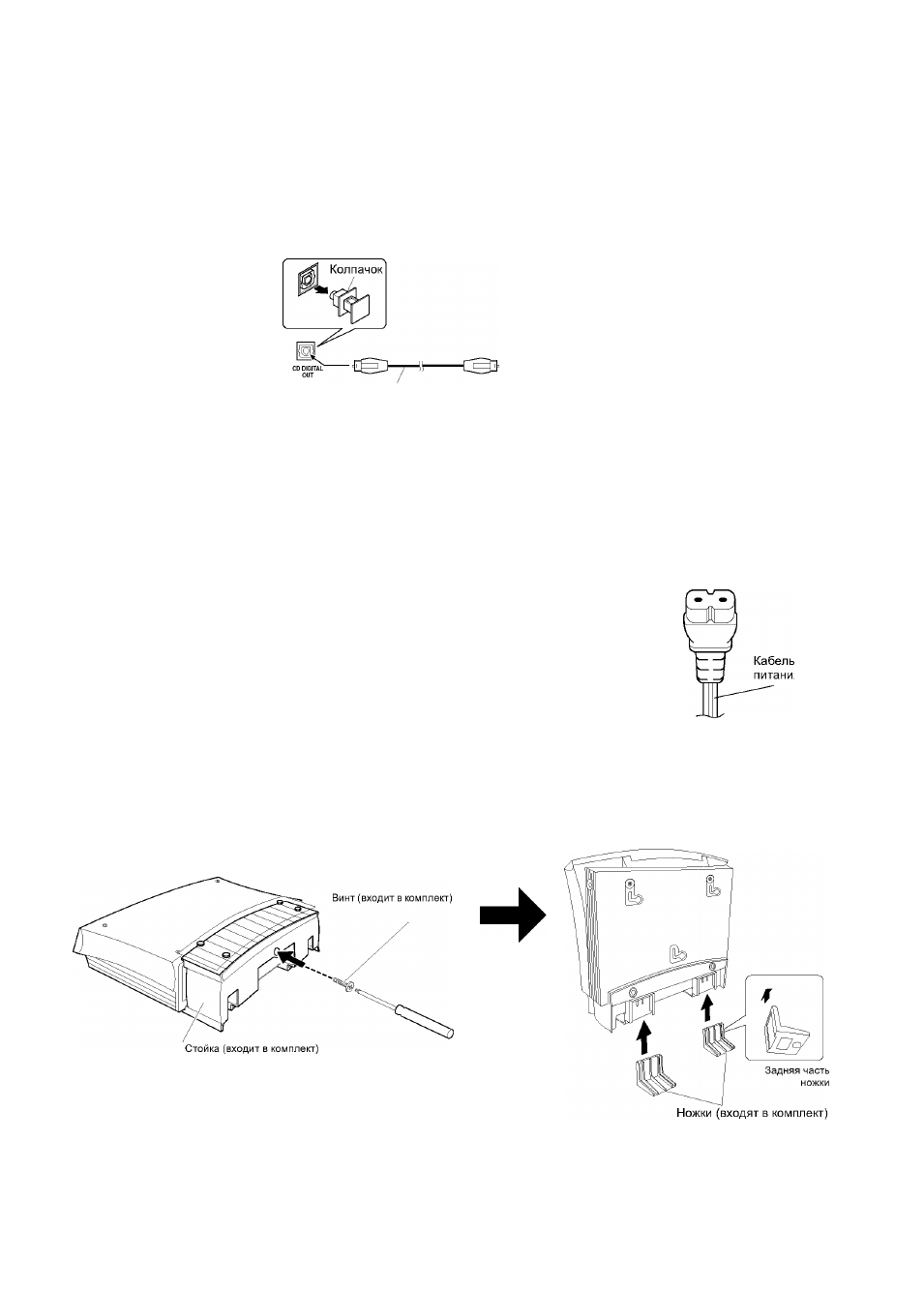

Первые шаги
Подключение минидисковойдекиипр. (ЦифровойВыход)
Удалите колпачок и соедините оптическим цифровым кабелем (не входит в комплект) разъем CD DIGITAL OUT этой
системы и разъем входа минидисковой деки и пр.
Вы можете записывать цифровой сигнал, выводимый проигрывателем компакт-дисков этой системы, на минидиско
вую деку и пр.
Минидисковая
дека
и
пр.
(не входит в комплект)
Оптический
цифровой
кабель
(не входит в комплект)
Подключение кабеляпитания
Хорошо вставьте шнур питания в отверстие, находящееся на задней стороне устрой
ства.
ВНИМАНИЕ:
• ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЙ ИЛИ НЕПРАВИЛЬНОГО ФУНК
ЦИОНИРОВАНИЯ ЭТОЙ СИСТЕМЫ ИСПОЛЬЗУЙТЕ ТОЛЬКО КА
БЕЛЬ ПИТАНИЯ JVC, ПОЛУЯЧЕННЫЙ В КОМПЛЕКТЕ С СИСТЕ
МОЙ.
• ЕСЛИ ВЫ НЕ СОБИРАЕТЕСЬ ИСПОЛЬЗОВАТЬ СИСТЕМУ В ТЕ
ЧЕНИЕ ЗНАЧИТЕЛЬНОГО ПЕРИОДА ВРЕМЕНИ, ОТСОЕДИНИТЕ
КАБЕЛЬ ПИТАНИЯ ОТ РОЗЕТКИ.
Установка устройства на стойку
Вы можете установить это устройство
вертикально
, воспользовавшись полученной в комплекте стойкой.
Прикрепите стойку к устройству и затяните винт.
Прикрепите ножки к стойке
Примечание
При вертикальной установке этого устройства избегайте неустойчивых поверхностей. Выберите место с
ровной поверхностью.
8
'N/ AC IN
