5 | Электрическое подключение

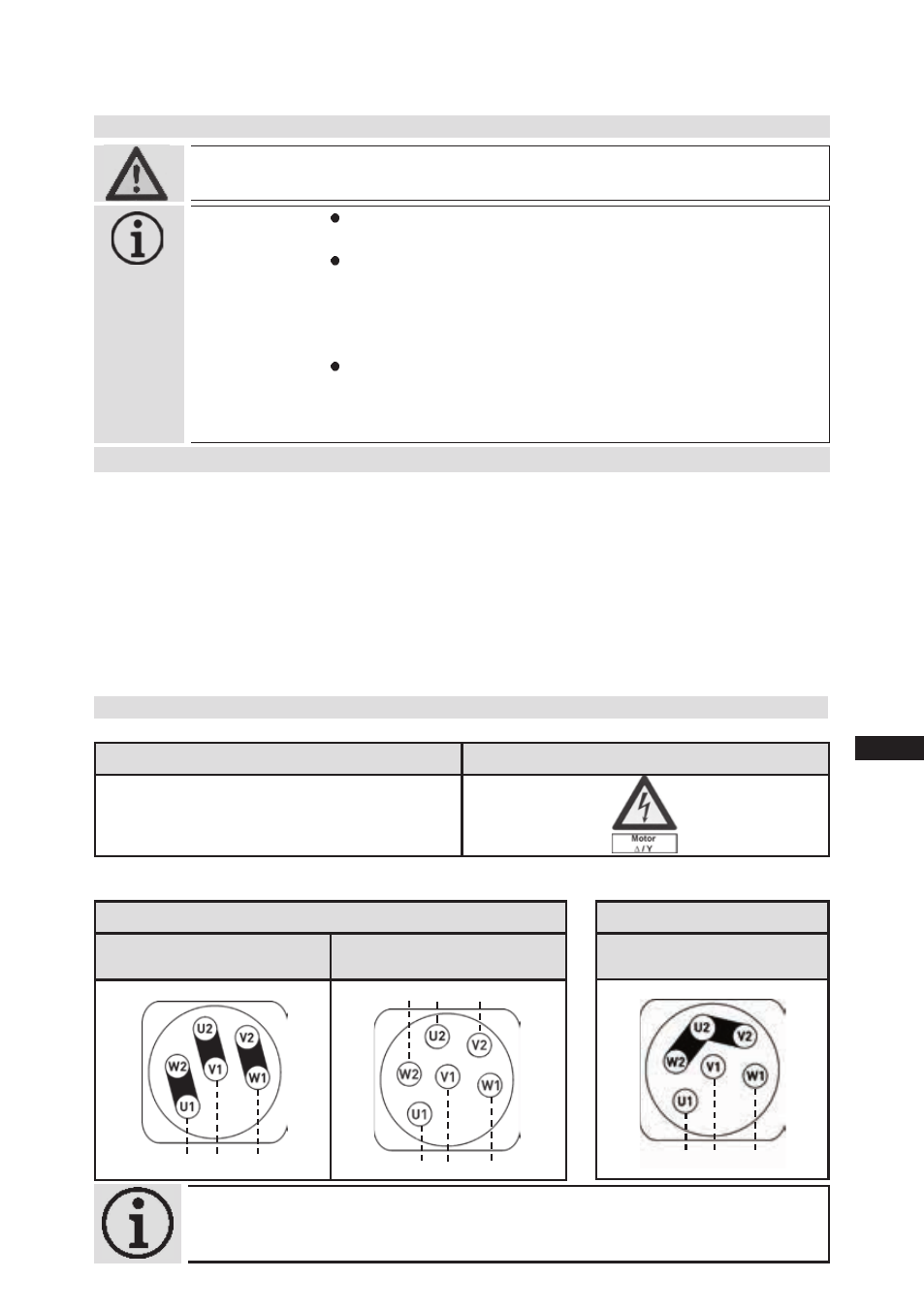

5.2 Подключение приводного мотора
Компрессор оснащен двигателем для схемы «звезда-треугольник».
Маркировка на фирменной табличке
Наклейка на клеммной коробке
∆ / Y
Пуск с переключением со звезды на треугольник возможен только при напряжении
230 В. Пример:
230 В ∆
Прямой пуск
Пуск с переключением со
звезды на треугольник
400 В Y
только прямой пуск
L1 L2
L3
L1 L2
L3
Elektrischer Anschluss
Electrical connection
Raccordement électrique
∆
/ Y
96027-11.06-DGbF
∆
Niedere Spannung
Low voltage
Bas voltage
Y
Hohe Spannung
High voltage
Haut voltage
L3
L1 L2
L3
L1 L2
Elektrischer Anschluss
Electrical connection
Raccordement électrique
∆
/ Y
96027-11.06-DGbF
∆
Niedere Spannung
Low voltage
Bas voltage
Y
Hohe Spannung
High voltage
Haut voltage
L3
L1 L2
L3
L1 L2
5 Электрическое подключение
ОПАСНОСТЬ!
Высокое напряжение! Опасность удара током! Выполняйте
работы только при обесточенной электрической установке!
ИНФОРМАЦИЯ! Подключайте двигатель компрессора в соответствии с электри-
ческой схемой (см. внутреннюю сторону клеммной коробки).
Используйте для кабельных вводов на клеммной коробке
соответствующую кабельную арматуру с резьбовым
соединением с указанной на фирменной табличке степенью
защиты. Предусмотрите разгрузку от усилий натяжения,
кабели не должны быть перетертыми.
Сравните данные напряжения и частоты на фирменной
табличке с параметрами электрической сети.
Подключайте двигатель только в том случае, если данные
совпадают.
ИНФОРМАЦИЯ! Показанные примеры подключения относятся к стандарт-
ной версии. Для специального напряжения руководствуй-
тесь инструкциями, раз мещенными в клеммной коробке.
5.1 Указания относительно переключающих и защитных устройств
Все защитные устройства, приборы управления и контрольные приборы должны быть выпол-
нены в соответствии с национальными правилами техники безопасности и действующими
предписаниями (например, VDE) и положениями, а также согласно указаниям производителя.
Необходимы защитные автоматы электродвигателя! При определении параметров кон-
такторов электродвигателя, кабелей, предохранителей и защитных автоматов электродвига-
теля за основу берется максимальный рабочий ток (см. фирменную табличку).
Используйте следующее устройство защиты от перегрузок:
Зависимое от тока устройство защиты от перегрузок с выдержкой времени, для контроля всех трех
фаз, настроенное на силу тока не больше, чем номинальная сила тока машины, которое должно сра-
батывать при превышении тока уставки в 1,2 раза в течение 2 часов и еще не должно срабатывать
при превышении тока уставки в 1,05 раза в течение 2 часов, или другое равноценное устройство.
