4 | монтаж компрессора – Инструкция по эксплуатации GEA Bock HА34P
Страница 11
D
GB
F
E
I
Ru
11
09620-11.2014-DGbFEIRu
стабильная
точка опоры
как можно
короче
Рис. 13
Соединительные элементы труб обладают ступенчатым
внутренним диаметром, таким образом, трубы можно
использовать в традиционных миллиметровых и дюймовых
размерах.
Диаметры подсоединения запорных вентилей предназ-
начены для макс. мощности компрессора.
Требуемое по-
перечное сечение трубы необходимо подогнать под произ-
водительность. То же самое касается обратных вентилей.
Рис. 12: ступенчатый
внутренний диаметр
Перегрев может вызвать повреждение вентиля.
Для пайки удалите патрубок с вентиля или охлаждайте
корпус вентиля во время пайки и после нее.
Выполняйте пайку только с защитным газом,
чтобы предотвратить окисление (окалину).
4 | Монтаж компрессора

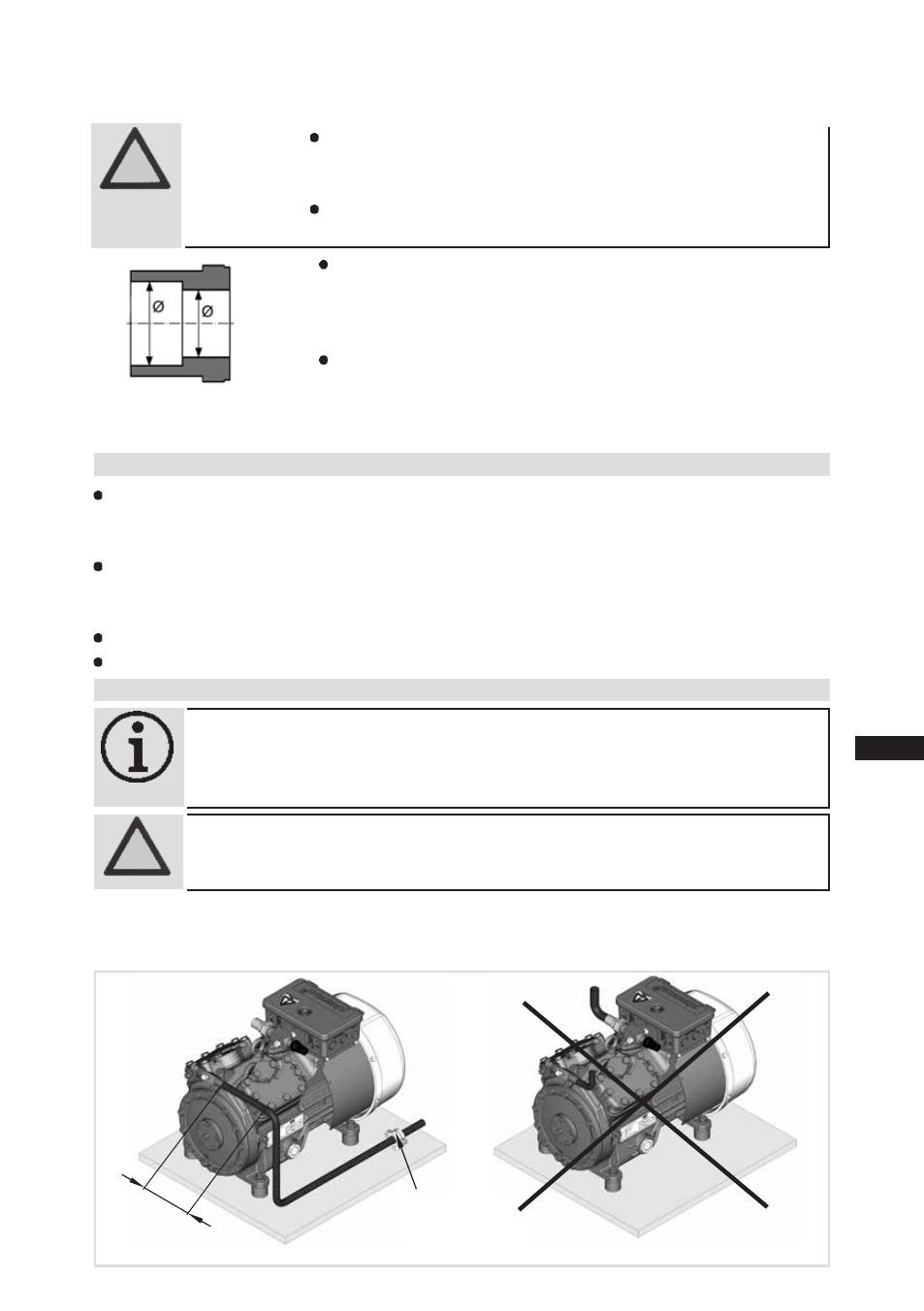

4.5 Прокладка всасывающего и напорного трубопровода
ИНФОРМАЦИЯ! Правильная прокладка всасывающей линии и напор-
ного трубопровода непосредственно после компрес-
сора крайне важна для обеспечения плавности хода
и вибрационных характеристик системы.
ВНИМАНИЕ!
Прокладка труб ненадлежащим образом может при-
вести к трещинам и разрывам, что может стать при-
чиной утечки хладагента.
Действует правило:
первый участок трубы от запорного вентиля всегда прокладывать
по
направлению вниз и параллельно приводному валу.
4.4 Трубопроводы
Трубопроводы и компоненты установки должны быть чистыми и сухими внутри, без
окалины, металлических стружек, слоя ржавчины и фосфатной пленки. Используйте
только герметично закрытые узлы.
Прокладывайте трубопроводы надлежащим образом. Чтобы предотвратить опасность
появления трещин и разрывов трубопроводов от сильной вибрации, используйте под-
ходящие гасители колебаний.
Обеспечьте соответствующий отвод масла.
Минимизируйте падение давления.
