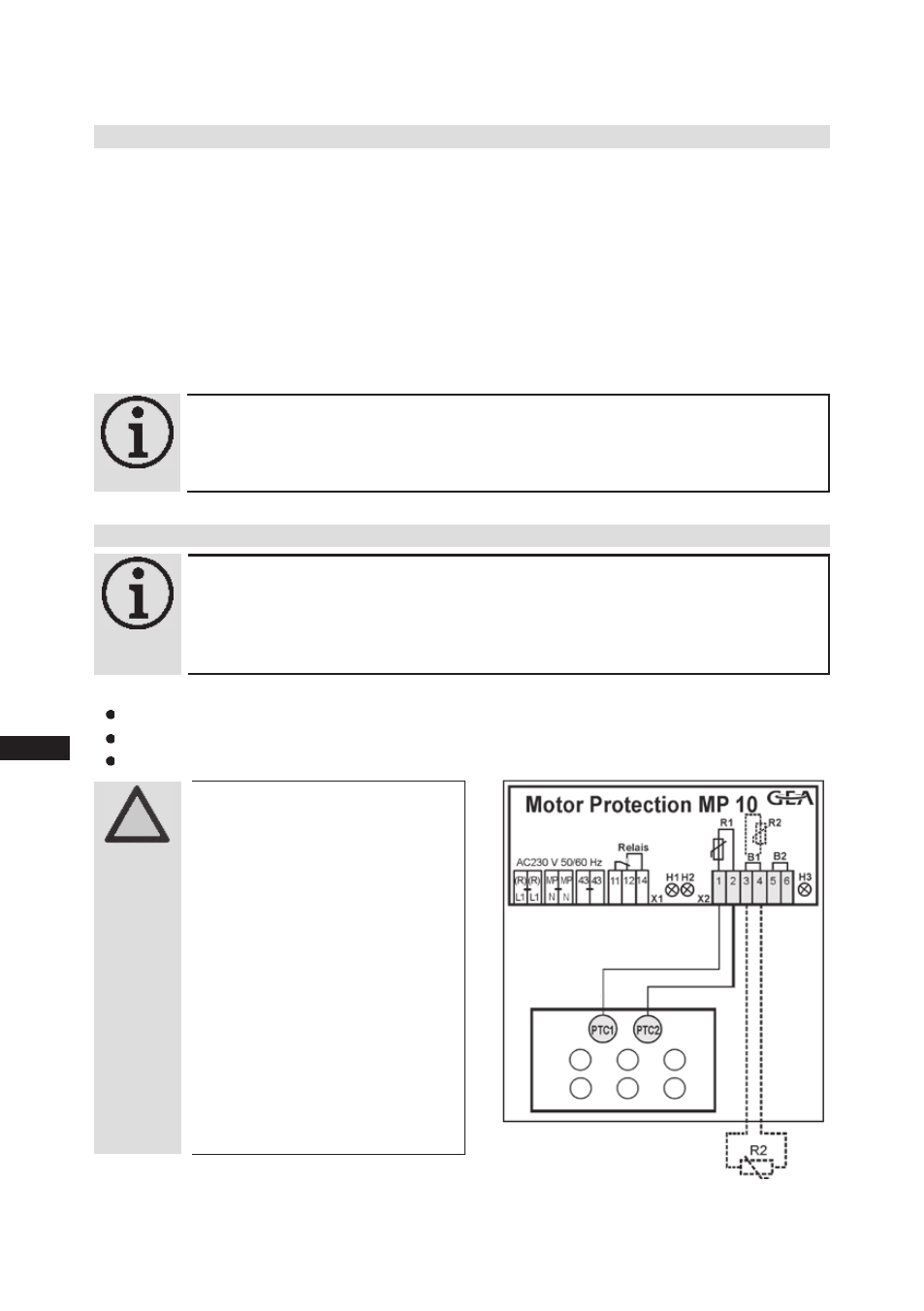

5 | Электрическое подключение

Подключения для контроля температуры:

Обмотка двигателя:

зажимы 1 - 2

Теплозащитный термостат:

зажимы 3 - 4

Блокировка от повторного включения:

зажимы 5 - 6

ВНИМАНИЕ!
Следует исключить подачу

сетевого напряжения на

зажимы 1 - 6 на приборе от-

ключения MP 10 и на зажимы

PTC 1 и PTC 2 в клеммной

коробке компрессора. В про-

тивном случае произойдет

разрушение прибора отклю-

чения и PTC-датчика.

Питающее напряжение на

L1-N (+/- при версии 24 В

пост. тока) должно быть

идентично напряжению на

зажиме 11, 12, 14 и зажиме 43.

5.6 Электронный прибор отключения MP 10
Двигатель компрессора оснащен термометрическими датчиками с позисторами (PTC), которые

в клеммной коробке соединены с электронным прибором отключения MP 10. После подклю-

чения сетевого напряжения загорается светодиод H3 (зеленый), который показывает готов-

ность к эксплуатации. При перегреве обмотки двигателя устройство отключает компрессор,

светодиод H1 горит красным.
Кроме того, сторону горячего газа компрессора можно защитить от перегрева с помощью тепло-

защитного термостата (дополнительное оборудование). Для защитной функции предусмотрен

светодиод H2 (красный).
Прибор отключается при перегрузках или недопустимых условиях эксплуатации. Уста-

новите причину и устраните ее.

5.7 Подключение прибора отключения MP 10

ИНФОРМАЦИЯ! Подключите прибор отключения MP10 в соответствии

с электрической схемой. Защитите прибор отключения

посредством предохранителя (F) макс. 4 А. Чтобы обе-

спечить защитную функцию, установите прибор отклю-

чения в качестве первого звена цепи управления.

ИНФОРМАЦИЯ! Прибор оснащен блокировкой от повторного включе-

ния. После устранения неисправности отключите сете-

вое напряжение. Блокировка от повторного включения

будет разблокирована, светодиоды H1 или H2 погаснут.

Клеммная

коробка

Рис. 19
