5 | Электрическое подключение

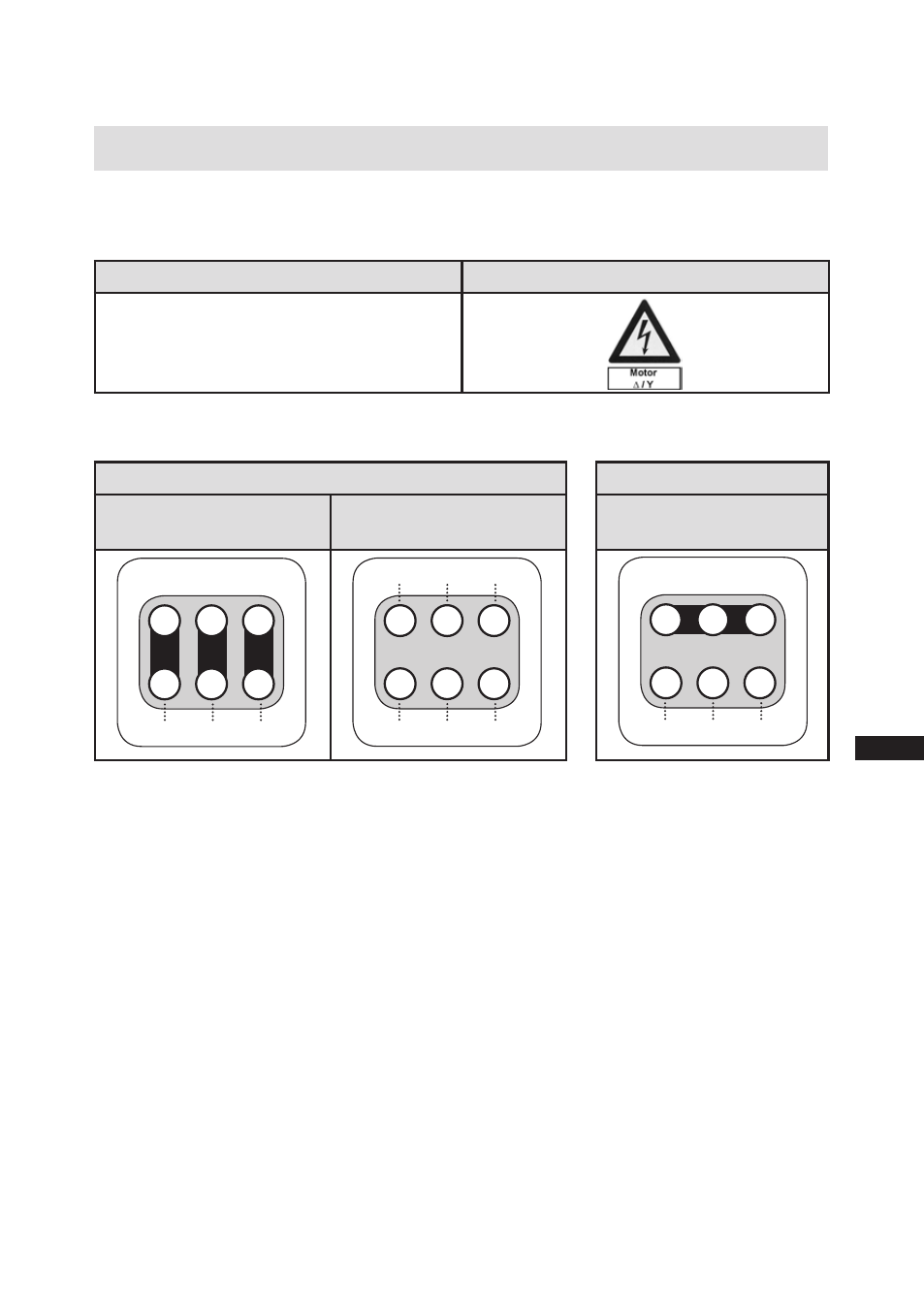

5.4 Специальный электродвигатель: исполнение для прямого пуска или пуска
с переключением со звезды на треугольник
При пуске с переключением со звезды на треугольник требуется механическая
разгрузка с помощью байпасного электромагнитного клапана (вспомогательное
оборудование).
Маркировка на фирменной табличке
Наклейка на клеммной коробке
∆ / Y
Пуск с переключением со звезды на треугольник возможен только при напряже-
нии 230 В. Пример:
230 В ∆
Прямой пуск
Пуск с переключением со
звезды на треугольник
400 В Y
только прямой пуск
