2| описание изделия, 50 hz 60 hz – Инструкция по эксплуатации GEA Bock HG34P
Страница 7
D
GB
F
E
I
Ru
7
09618-11.2014-DGbFEIRu
2| Описание изделия
1
Обозначение типа
2
№ изделия
3
Максимальный рабочий ток
4
Пусковой ток (ротор заблокирован)
5
ND (LP): макс. допустимое избыточное давление
Сторона низкого давления
HD (HP): макс. допустимое избыточное давление
сторона высокого давления
Соблюдайте график
предельных значений использования!
50 Гц
60 Гц
6
Напряжение, переключение, частота
7
Номинальная частота вращения
8
Рабочий объем
9
Напряжение, переключение, частота
10 Номинальная частота вращения
11 Рабочий объем
12 Марка масла, заправленного на заводе
13 Степень защиты клеммной коробки
Электрические принадлежности могут из-
менить степень защиты IP!
}
}
Рис. 3

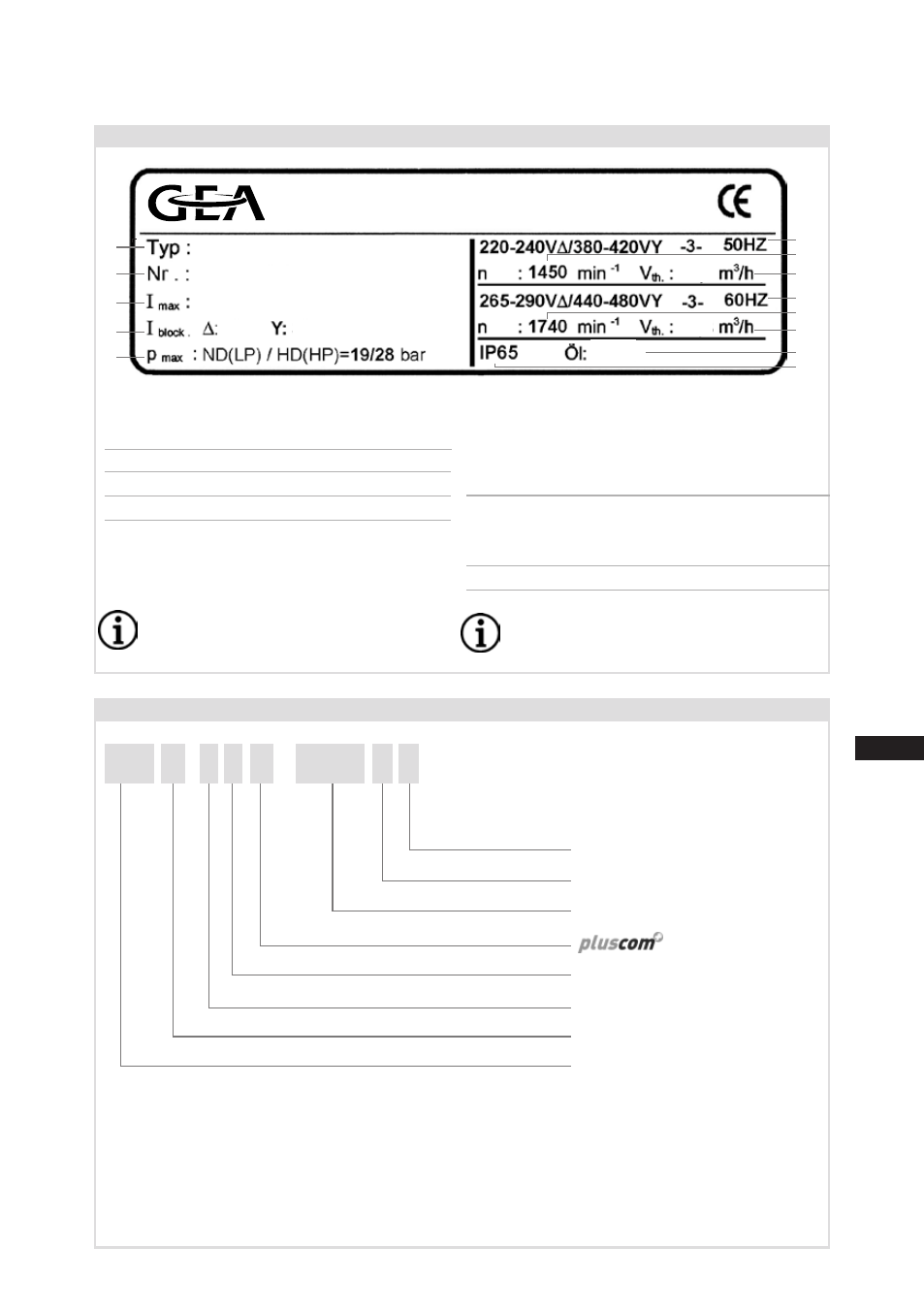

2.2 Типовая табличка (пример)
/
HG
4
3 P 380- 4 S
X
2.3 Маркировка (пример)
Вариант двигателя
4
)
Количество полюсов
Рабочий объем
3
)
Количество цилиндров
Типоразмер
Заправка маслом ²)
Конструктивный ряд ¹)
¹
)
HG - Hermetic Gas-Cooled (с охлаждением всасываемым газом) для нормального
охлаждения или кондиционирования
²
)
X - Заливка масла на основе сложных эфиров
(хладагент HFKW, например, R134a, R404A/R507, R407C)
³
)
Дополнительно указывается для компрессоров серии Pluscom
4)
S - более мощный двигатель, например, при применении кондиционера
Typschild
(Beispiel)
1
2
3
4
5
13
12
7
11
6
10
8
9
1 Typbezeichnung
2 Maschinennummer
3 maximaler Betriebsstrom
4 Anlaufstrom (Rotor blockiert)
5 ND (LP): max. zulässiger Stillstandsdruck
Saugseite
HD (HP): max. zulässiger Betriebsdruck
Hochdruckseite
Einsatzgrenzendiagramme beachten!
50 Hz
60 Hz
6 Spannung, Schaltung, Frequenz
7 Nenndrehzahl
8 Hubvolumen
9 Spannung, Schaltung, Frequenz
10 Nenndrehzahl
11 Hubvolumen
12 Werkseitig eingefüllte Ölsorte
13 Schutzart Klemmenkasten
SE 55
AS38125A001
GEA Bock GmbH
72636 Frickenhausen, Germany
21,1/12,2A
121A
70A
27,3
32,8
HGX34P/315-4
