5| Электрическое подключение

PTC1

PTC2

Клеммная коробка

Рис. 21

Подключения для контроля температуры:

Обмотка двигателя:

Клеммы 1 - 2

Теплозащитный термостат:

зажимы 3 - 4

Блокировка от повторного включения: Клеммы 5 - 6

ВНИМАНИЕ!

Следует исключить подачу се-

тевого напряжения на клеммы

1 - 6 на приборе отключения

MP 10 и на клеммы PTC 1 и PTC

2 на клеммном щитке компрес-

сора. В противном произойдет

разрушение прибора отключе-

ния и PTC-датчика.

Питающее напряжение на L1-N

(+/- при версии 24 В пост. тока)

должно быть идентично на-

пряжению на клеммах 11, 12, 14

и клемме 43.

5.5 Электронный прибор отключения MP 10
Двигатель компрессора оснащен термометрическими датчиками с позисторами (PTC), которые в

клеммной коробке соединены с электронным прибором отключения MP 10. После подключения

сетевого напряжения загорается светодиод H3 (зеленый), который показывает готовность к экс-

плуатации. При перегреве обмотки двигателя устройство отключает компрессор, светодиод H1

горит красным цветом.
Кроме того, сторону горячего газа компрессора можно защитить от перегрева с помощью теплозащит-

ного термостата (принадлежности). Для защитной функции предусмотрен светодиод H2 (красный).
Прибор отключается при перегрузках или недопустимых условиях эксплуатации. Установите

причину и устраните ее.

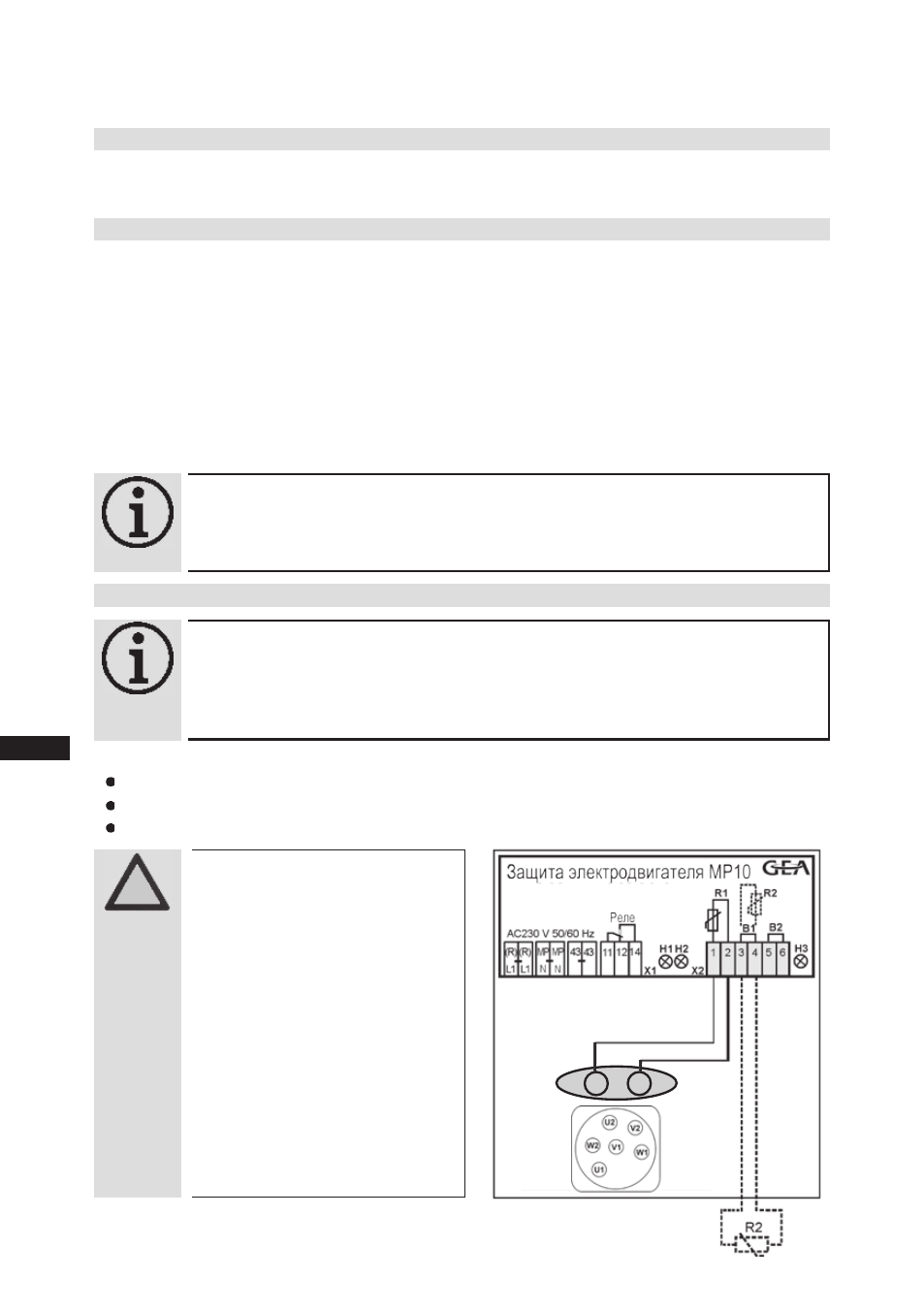

5.6 Подключение прибора отключения MP 10

5.4 Разгрузка пуска
Во избежание пиков тока во время фазы пуска мы рекомендуем использовать устройство плавного пуска

GEA Bock-ESS (Elektronik Soft Start). Дополнительные указания вы найдете в разделе «Принадлежности».

ИНФОРМАЦИЯ!

Прибор оснащен блокировкой от повторного включе-

ния. После устранения неисправности отключите сетевое

напряжение. Блокировка от повторного включения будет

разблокирована, светодиоды H1 или H2 погаснут.

ИНФОРМАЦИЯ!

Подключите прибор отключения MP10 в соответствии

с электрической схемой. Защитите прибор отключения

посредством предохранителя (F) макс. 4 А. Чтобы обеспе-

чить защитную функцию, установите прибор отключения

в качестве первого звена цепи управления..
