Уплотняющая прокладка
клапанного шпинделя
ослабить
затянуть
4| Монтаж компрессора

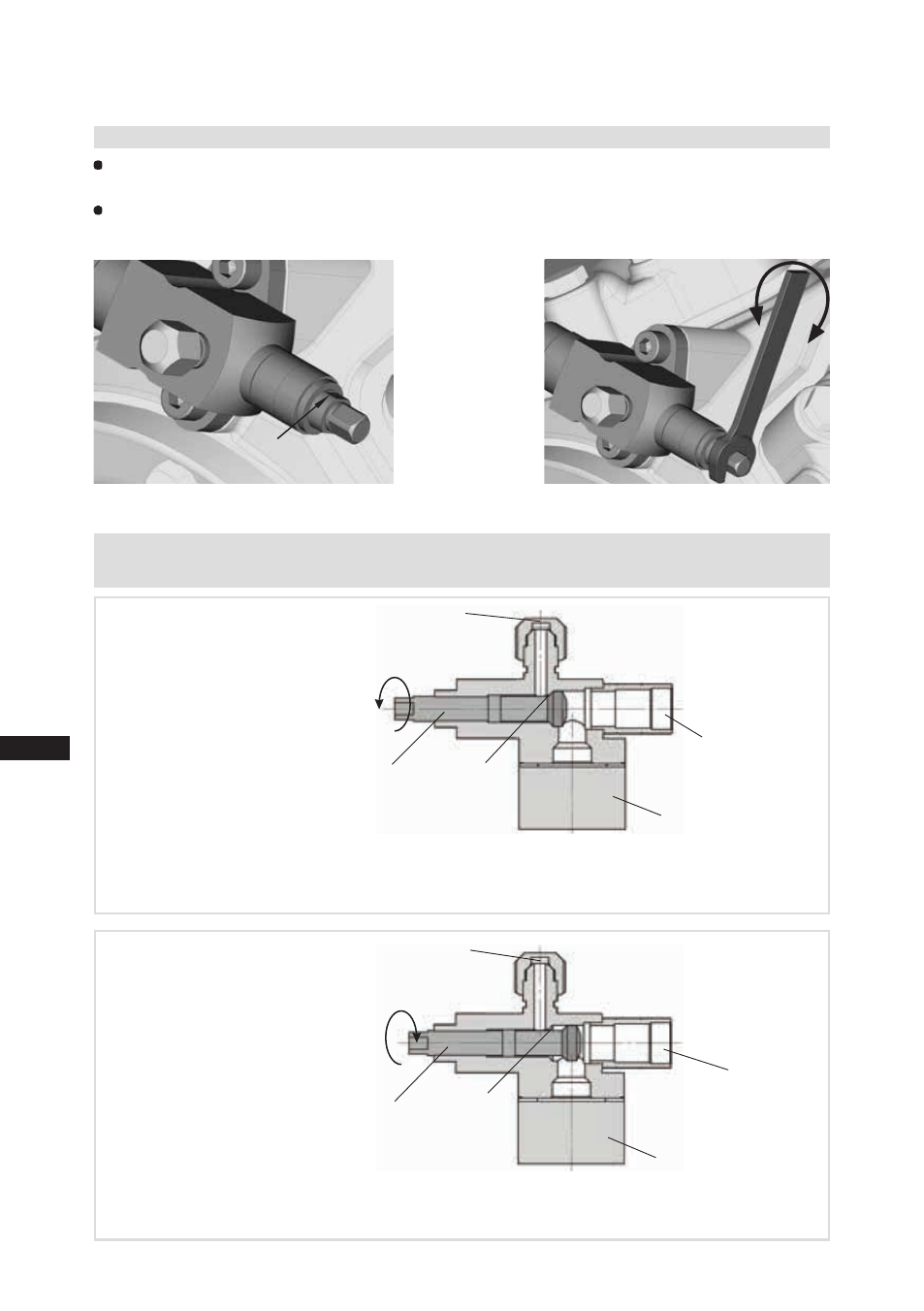

4.6 Управление запорными вентилями
Перед тем как открыть или закрыть запорный вентиль, ослабьте уплотняющую прокладку кла-
панного шпинделя примерно на ¼ поворота против часовой стрелки.
После выполнения операции с запорным вентилем снова затяните уплотняющую прокладку
клапанного шпинделя по часовой стрелке.
Рис. 16 Рис. 17
Соединение труб
Соединение труб
4.7 Принцип действия блокируемых соединительных элементов для проведения
технического обслуживания
Рис. 18
Открытие запорного вентиля:
Шпиндель: повернуть влево (против часовой стрелки) до упора.
—> Запорный вентиль полностью открыт/соединение для технического обслуживания закрыто
Рис. 19
Открытие соединения для технического обслуживания
Шпиндель: повернуть вправо на один оборот или на пол-оборота.
—> Соединение для технического обслуживания открыто/запорный вентиль открыт.
Соединение
перекрыто
Шпиндель
Шпиндель
Соединение
открыто
Компрессор
Компрессор
Соединение для технического
обслуживания закрыто
Соединение для технического
обслуживания открыто
