Апс-4 – Инструкция по эксплуатации Alligator M-500
Страница 24
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR M-500 НА АВТОМОБИЛИ ВАЗ

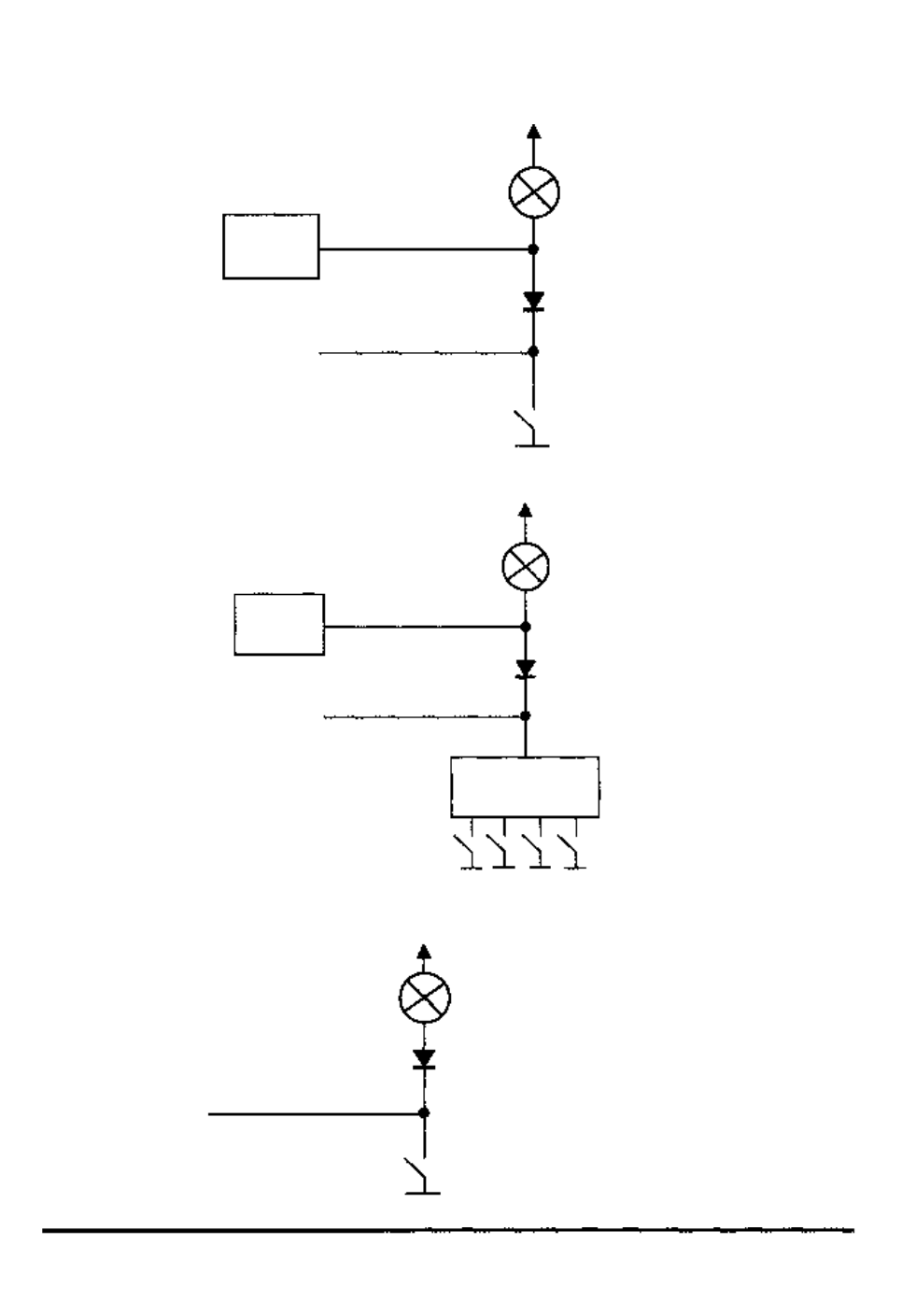

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейства 2109,2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
+ 1 2 В
диод Imах=1А
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер капо-
та/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения ба-
гажника автомобилей ВАЗ семейства 2115:
подкапотная лампа
диод Imвх=1А
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
ALLIGATOR M-500 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
L1UM5002
24
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
ТЕМНО-ЗЕЛЕНЫЙ
Зеленый-Черный
КОРИЧНЕВЫЙ
выключатели
освещения
плафона
БСК
Белый-Черный
диод Imах=1А
плафон
освещения
салона
Зеленый-Черный
КОРИЧНЕВЫЙ
+12В
АПС-4
выключатель
освещения
плафона
плафон
освещения
салона
АПС-4
