Темно-синий (-) – Инструкция по эксплуатации Alligator M-500
Страница 10
5) Если автомобиль оборудован электрическими стеклоподъемниками, ТЕМНО-СИНИЙ провод системы
может быть запрограммирован как
"отрицательный выход для закрывания окон автомобиля при
постановке системы на охрану " (программируемая функция № 15). В этом случае данный выход сис-
темы также уже более не будет управляться нажатием кнопки передатчика. Вместо этого ТЕМНО-
СИНИЙ провод будет автоматически замыкаться на "массу" на 30 секунд после постановки системы на ох-
рану с помощью брелка-передатчика. Нажатие кнопки передатчика в течение этих 30 секунд остановит
работу стеклоподъемников, не снимая систему с охраны.
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секун-
ды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на "массу" происходит закрывание окон. Подсоедините ТЕМНО-СИНИЙ
провод к данному проводу.
6) ТЕМНО-СИНИЙ провод может быть также запрограммирован как "
отрицательный выход для управ-
ления пейджером" (программируемая функция № 15). В этом случае он также уже более не управляться
при нажатии кнопки передатчика, вместо этого ТЕМНО-СИНИЙ провод будет автоматически замыкаться
на "массу" каждый раз при срабатывании системы.

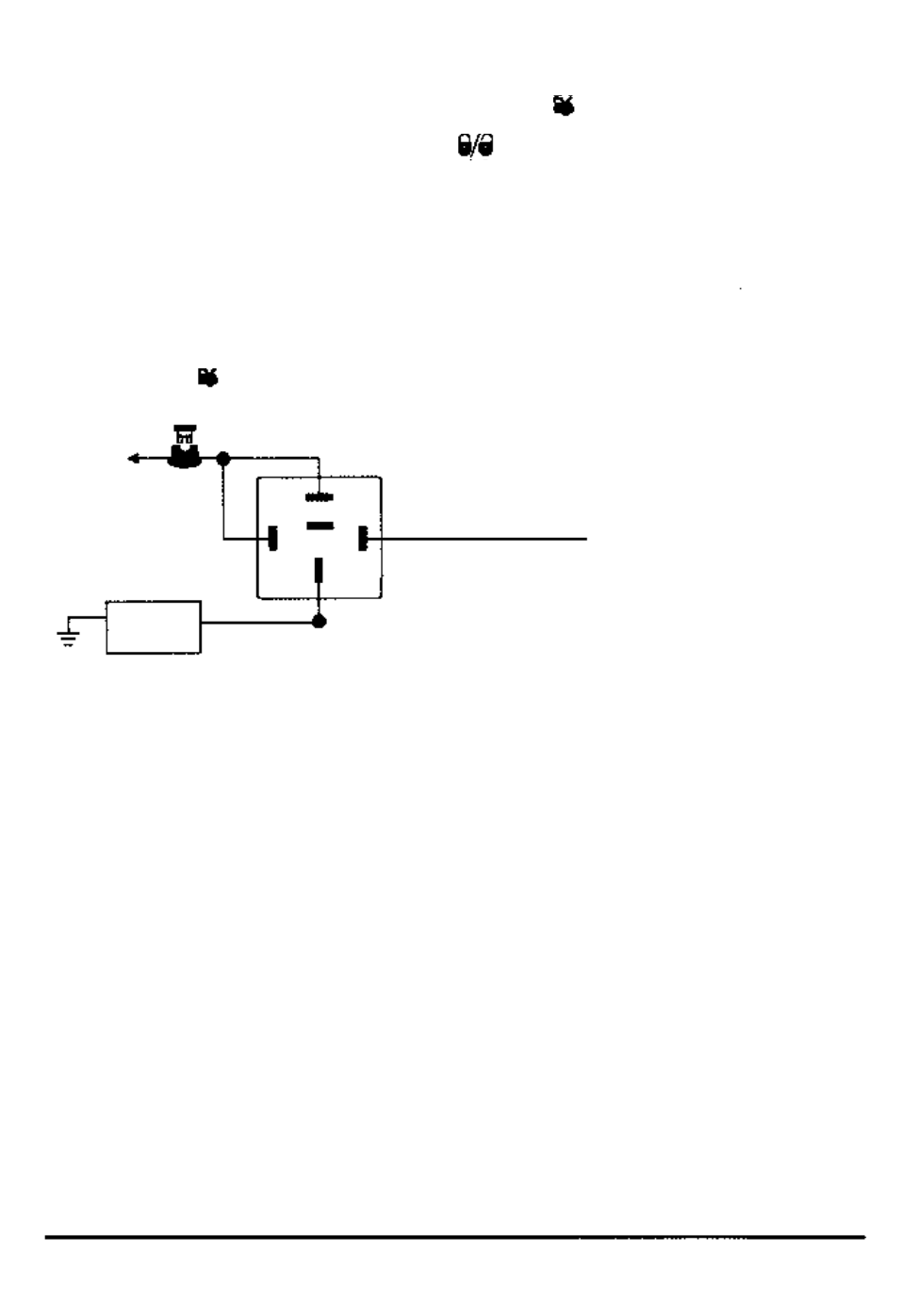

Подсоединение: Подсоедините
ТЕМНО-СИНИЙ провод к проводу
отрицательного триггера допол-
нительного пейджера. В том слу-
чае, если пейджер управляется
положительным триггером, ис-
пользуйте дополнительное реле,
как показано на схеме.
+12В
ТЕМНО-СИНИЙ (-)
ЖЕЛТЫЙ ПРОВОД: +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ
Данный провод информирует систему о наличии/отсутствии питания на замке зажигания. Таким образом,
система определяет, находитесь ли Вы внутри или вне автомобиля
Подсоединение: Подсоедините ЖЕЛТЫЙ провод к проводу от замка зажигания, на котором имеется на-
пряжение + 12В, когда ключ зажигания находится в положениях "ВКЛ." (ON) И "ЗАПУСК" (CRANK), и напря-
жение 0В, когда ключ зажигания находится в положениях "ВЫКЛ." (OFF) и "АСС".
ВНИМАНИЕ: Если используется дополнительная блокировка цепи зажигания автомобиля, то ЖЕЛТЫЙ
провод системы должен быть подключен к проводу, идущему от замка зажигания, между местом установки
дополнительного реле блокировки и катушкой зажигания.
ЗЕЛЕНЫЙ/БЕЛЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
ЗЕЛЕНЫЙ/КРАСНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
ЗЕЛЕНЫЙ/ЧЕРНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
СИНИ/БЕЛЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
СИНИЙ/КРАСНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-
ТРОПРИВОДА
1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немед-
ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы
функции пассивной постановки на охрану.
ALLIGATOR М-500 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
10
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
+12B
пейджер
85
30
87a
86
87
