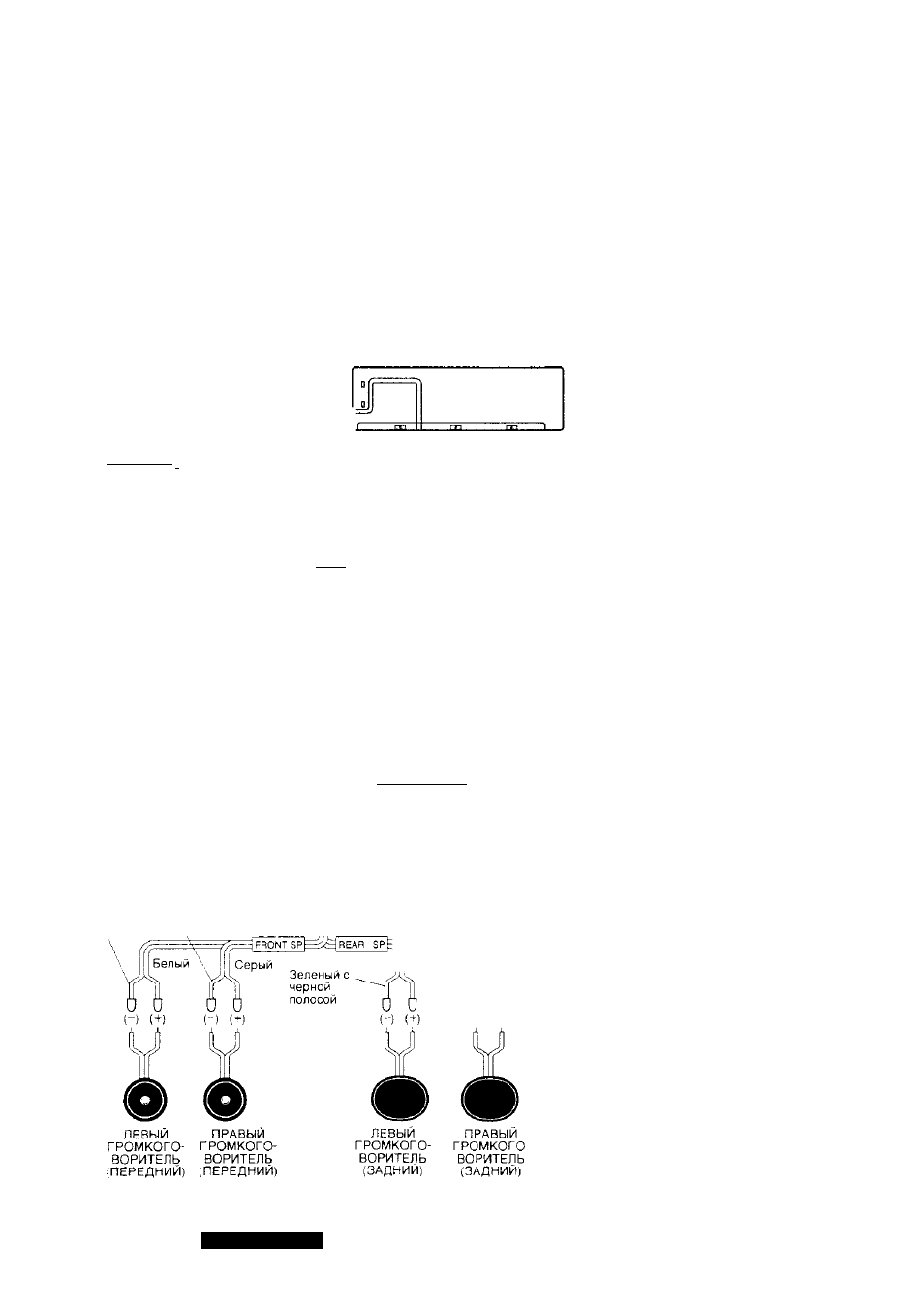

Схема электрических соединений
Предупреждение:
•
Во
избежание
повреждения
аппарата
необходимо
строго
соблюдать
приведенную
ниже
схему
соединений.
•
Перед соединением удалите оболочку на конце кабеля на длину примерно 5 мм.
• Не вставляйте в аппарат питающий соединитель, пока не будет закончен монтаж проводов.
•
Во
избежание
короткого
замыкания
необходимо
изолировать
все
оголенные
провода
от
шасси
автомобиля.
Скрутите
все
кабели
жгутом
и
не
допускайте
прикасания
кабельных
разъемов
к
металлическим деталям.
CX-DP601EUC
Удлинительный кабель (D1N/BATT/RCA)
Предохранитель (3,15А)
:
' I
(Желтый)
(Черный) <06ратная сторона»
Заземляющий провод
Кабель питания: подключить
к источнику питания пост.т.
(Белый) (Белый)
» cQD*E::\^_
> тпис^-^
(Красный) (Красный)
Соединитель для выхода
управления CD-ченджером
Данный аппарат может быть
подключен к приобретаемому
отдельно CD-ченджеру (СХ-
DP601EUC или CX-DP801EN). За
более подробной информацией
обращайтесь к ближайшему
дилеру Panasonic.
Порядок подключения к CD-
ченджеру см. в инструкции по
эксплуатации CD-ченджера (СХ-
DP601EUC или CX-DP801EN).
аккумуляторный
провод
(к автомобильному аккумулятору)
Подключите к разъему “ВАТ на блоке
предохранителей автомобиля.
На желтый провод питание должно
пода-ваться постоянно независимо от
поло-жения ключа замка зажигания
(“вклю-чено".'”отключено'’).
CQ-FX35EWP
“да
L (Белый) о
1
о|г“*~Н
я (Красный) Д^1------ 1
i ВЫХОДНОЙ
ï"
I
СОЕДИНИТЕЛЬ
• ПРЕДОХРАНИТЕЛЯ
1,Передние(Задние]
Белый с
черной
полосой
5 Питающий
соединитель
ПРОВОД
ГРОМКОГОВОРИТЕЛЯ
Серый с черной полосой
'С=| BATTERY FUSE 15Д
Предохранитель
М5А)
Синий
/
/ /
/
/ /
'■ /
Резистор (1 кЦ)
Красный /
Черный
Синии
Фиолетовый с черной полосой
Ili Зеленый \ j!! Фиолетовый
il
ПИТАЮЩИМ ПРОВОД
Подключите к питающей линии
радиоприемника автомобили или к
разъему “1GN" или “АСС’ блока
предохра-нителей.
ЗАЗЕМЛЯЮЩИМ ПРОВОД
Подключите к хорошо заземленной
металлической детали Вашего авто
мобиля.
ПРОВОД УПРАВЛЕНИЯ РЕЛЕ
ЭЛЕКТРОПРИВОДНОЙ АНТЕННЫ
(к электроприводной антенне)
(Макс. 500 мА)
Этот провод не предназначен для испо
льзования с антенной, имеющей
переключатель привода.
ПИТАЮЩИЙ ПРОВОД УПРАВЛЕНИЯ
РЕЛЕ УСИЛИТЕЛЯ
Этот провод предназначен для под-
кл-ючения к усилителю мощности
Panasonic.
50
CQ-FX35EWP
