Установка
(продолжение)
Порядок установки

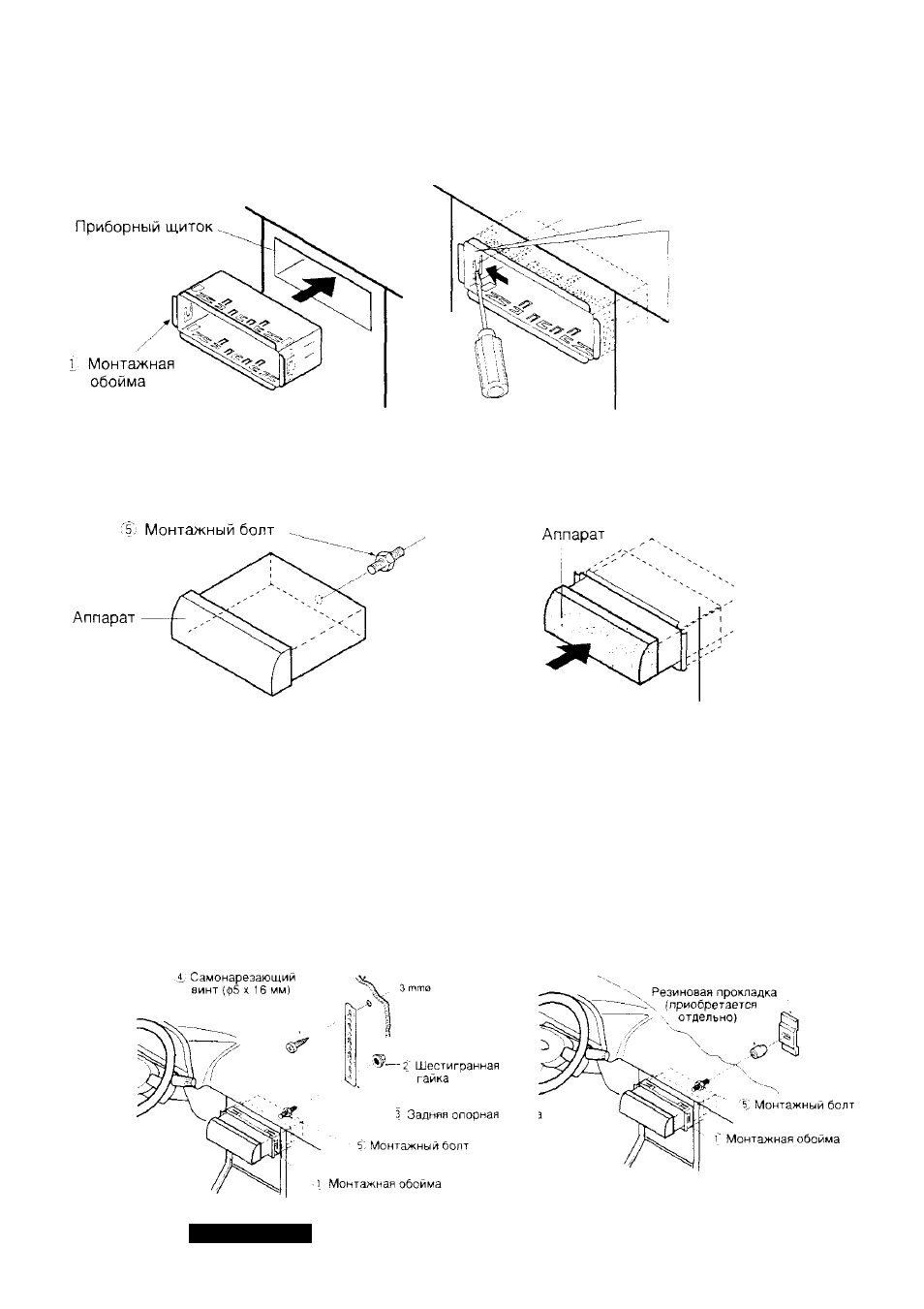

1. Закрепите монтажную обойму X.
Вставьте монтажную обойму 0 в приборный щиток автомобиля и при помощи отвертки отогните
монтажные лапки.
Монтажная лапка
Отвертка
Убедитесь, что
I запорный рычажок
I расположен
заподлицо с
I
монтажным кольцом
' (без выступа
|
; кнаружи).
;
2. Закрепите заднюю часть аппарата.
а) Проверьте схему электрических соединений в соответствии с данной инструкцией по
эксплуатации.
б) При помощи подходящего гаечного ключа установите монтажный болт '£•
в) Вставьте аппарат в монтажную обойму 1 и задвиньте его внутрь, пока не услышите щелчок.
г) Прикрепите заднюю часть аппарата к автомобилю одним из двух рекомендуемых методов,
описанных.
■ При помощи задней опорной планки 3
Прикрепите
один
конец
задней
опорной
планки
з
к
задней
стенке
аппарата,
а
другой
конец
—
к
теплоизоляционной
панели
автомобиля
или
какой-либо
другой
металлической
поверхности.
■ При помощи резиновой прокладки (приобретается отдельно)
(Если имеется существующий задний опорный кронштейн на теплоизоляционной панели
автомобиля)
Наденьте
резиновую
прокладку
(приобретается
отдельно)
на
монтажный
болт
5,
в
задней
части аппарата и вставьте ее в существующий задний опорный кронштейн.
Теплоизоляционная
панель автомобиля
Задний опорный кронштейн
(существующий на автомобиле)
