3.
а)
Вставьте
питающий
соединитель
'£■.
6) Установите обрамление
б Питающий соединитель
4.
После
установки
снова
подклю
чите
отрицательный
(-)
вывод
аккумулятора.

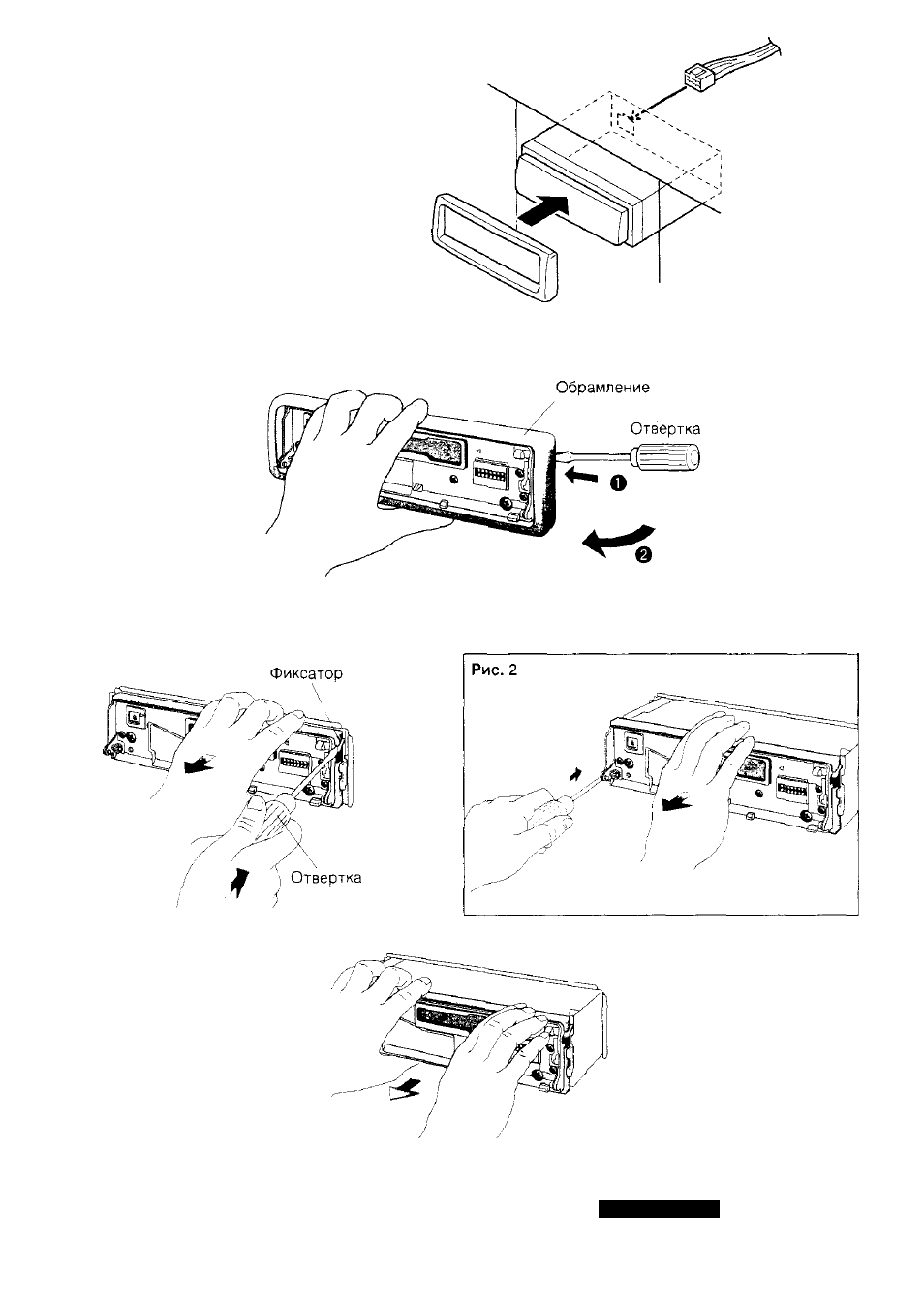

Снятие аппарата
а) Снимите съемную переднюю панель (см. стр. 44)
б) Снимите обрамление при помощи отвертки, как показано на рисунке.
Обрамление
в) Вытягивайте аппарат, прижимая отверткой запорный рычаг.
г) Снимите аппарат обоими руками.
Рис. 1
Рис. 3
CQ-FX35EWP
49
