Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 85 дополнительного ЗОА реле, под-
соедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией канала 2 системы.
СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 3
(ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОР-
МАЛЬНО ЗАМКНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ
ОСВЕЩЕНИЕМ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН / ОТРИЦАТЕЛЬНЫЙ ВЫХОД
ДЛЯ УПРАВЛЕНИЯ ПЕЙДЖЕРОМ)
В зависимости от состояния программируемой функции № 19 СЕРЫЙ провод системы может использо-
ваться как:
1) отрицательный выход системы с программируемым алгоритмом работы;
2) отрицательный выход при включенном режиме охраны для блокировки стартера НЗ реле;
3) отрицательный выход для управления "вежливой подсветкой";
4) отрицательный выход для закрывания окон автомобиля;
5) отрицательный выход для управления дополнительным пейджером;
1) Если СЕРЫЙ провод запрограммирован как "отрицательный выход канала 3 системы" он будет
замыкаться на "массу" на 1 секунду при одновременном нажатии и удерживании кнопки (кнопки 1) и кноп-
ки (кнопки 3) передатчика в течение 2 секунд и может использоваться для дистанционного управления
дополнительными устройствами. Это отрицательный транзисторный слаботочный выход (максимальный
ток нагрузки 200 мА) и должен использоваться только для управления катушкой дополнительного реле.
Режим работы выхода канала 3 может быть запрограммирован при установке системы (программируемая
функция № 18) как:
• Отрицательный "импульсный" сигнал (заводская установка функции № 18), активизируемый на 1 секунду
или на все время, пока кнопки и передатчика удерживается в нажатом положении, но не более 25
секунд;
• Отрицательный "постоянный" сигнал, активизируемый при нажатии кнопок и передатчика на 2
секунды и работающий до следующего нажатия кнопок и передатчика на 2 секунды.
• Отрицательный "таймерный 30-секундный" сигнал, активизируемый при нажатии кнопок и пере-
датчика на 2 секунды и работающий в течение 30 секунд либо до следующего нажатия кнопок и
передатчика на 2 секунды.
В любом из описанных выше случаев:
• выход канала 3 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
• для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала срабатывания
системы, система автоматически отключит вход датчика удара и вход дополнительного датчика на все
время, пока выход канала 3 активизирован, + еще 3 секунды.

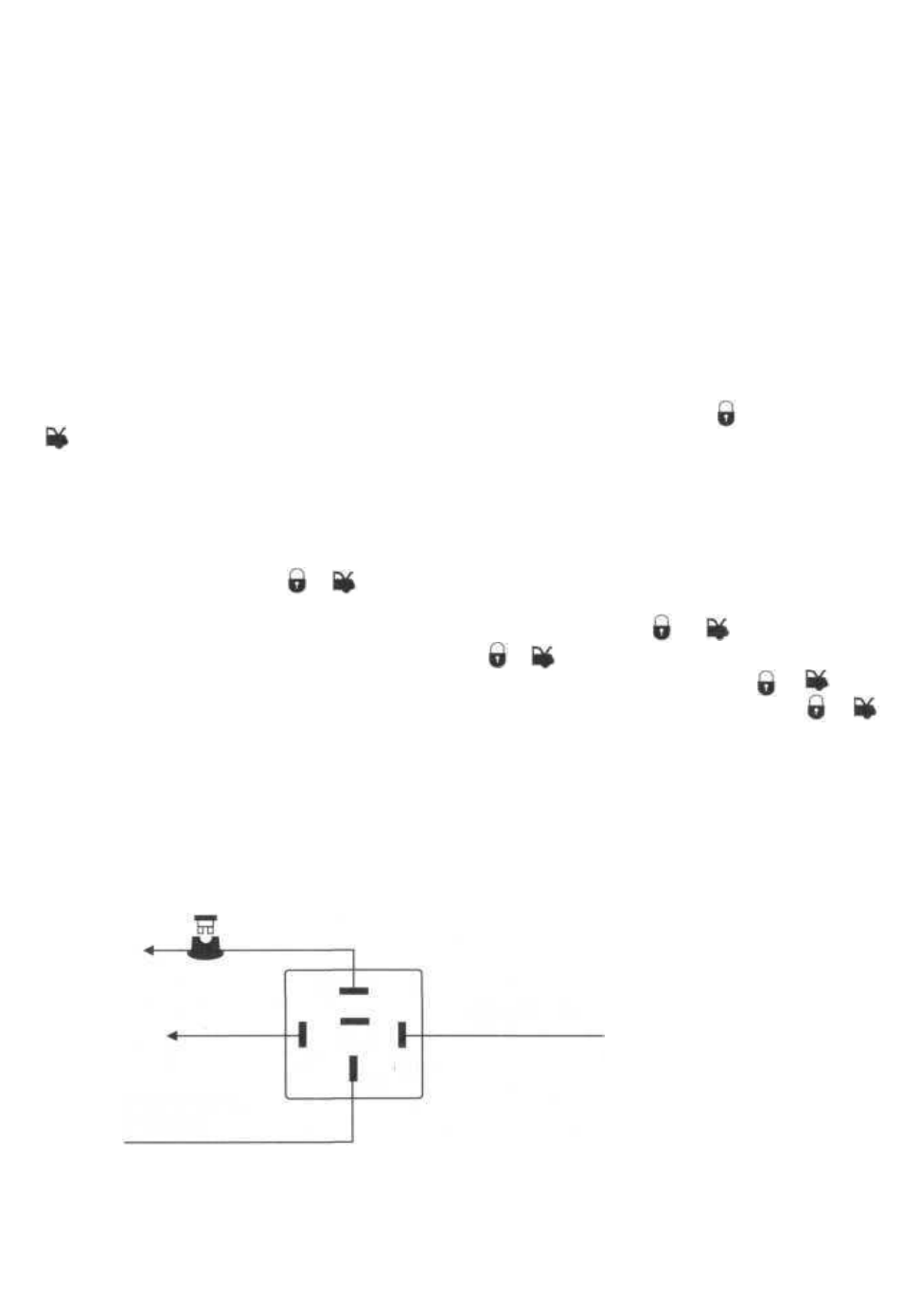

Подсоединение: Подсоедините
СЕРЫЙ провод к клемме № 85
дополнительного З0А реле, под-
соедините клемму № 86 реле к
+ 12В. Подсоедините остальные
контакты реле в соответствии с
выбранной функцией канала 3
системы.
к дополнительному
устройству
