РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR M-700 НА АВТОМОБИЛИ ВАЗ

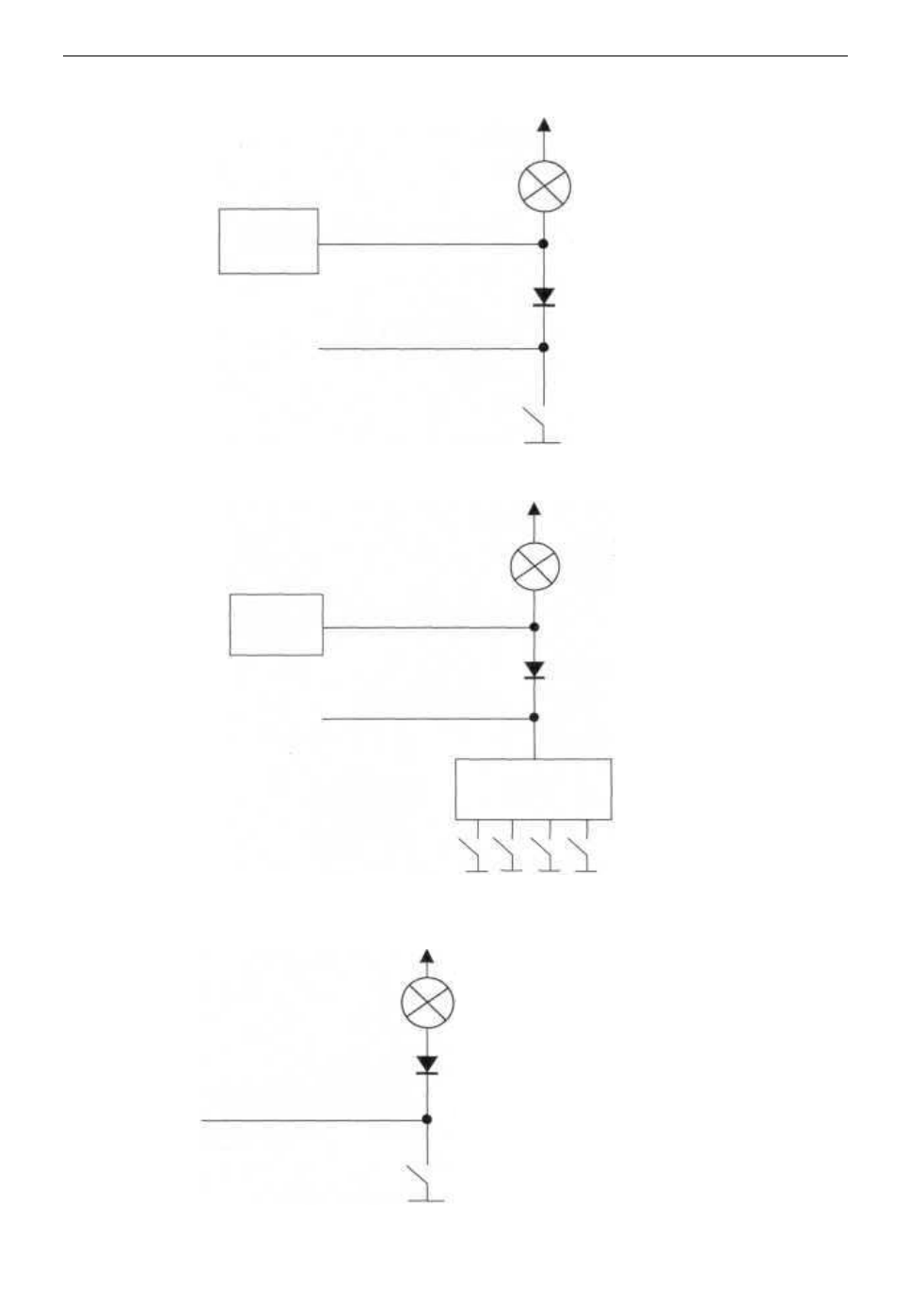

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
плафон
освещения
салона
диод
Imах=1А
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер капо-
та/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения ба-
гажника автомобилей ВАЗ семейства 2115:
подкапотная лампа
диод Imах=1А
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
ALLIGATOR M-700 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
26
ТЕМНО-ЗЕЛЕНЫЙ
выключатели
освещения
плафона
БСК
Белый-Черный
КОРИЧНЕВЫЙ
диод Imах=1А
плафон
освещения
салона
Зеленый-Черный
АПС-4
+12В
+12В
Зеленый-Черный
АПС-4
КОРИЧНЕВЫЙ
выключатель
освещения
плафона
