ВНИМАНИЕ: Не используйте КОРИЧНЕВЫЙ провод, если полярность концевых выключателей дверей в
автомобиле +12В (См. ФИОЛЕТОВЫЙ провод выше).
2) В случае если в автомобиле используются концевые выключатели дверей положительной полярности,
КОРИЧНЕВЫЙ провод может быть также запрограммирован как "Отрицательный вход для подключения 5-
проводного электропривода" (программируемая функция № 16). В этом случае, при замыкании КОРИЧНЕ-
ВОГО провода на "массу" система будет автоматически подавать импульс для отпирания дверей автомо-
биля, а при отключении "массы" - импульс для запирания дверей автомобиля, но только
при выключен-
ном режиме охраны.
Использование данной функции позволит Вам реализовать функцию "центрального замка" без необходи-
мости использования дополнительного модуля, достаточно будет только установить один 5-проводный
электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-
пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля.
Третий провод встроенной контактной группы заизолируйте.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТОЯННОГО ТОКА
(2 х 7.5А МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы, при включении режима "Паника" и при срабатывании режима "Anti-
HiJack" (если данная функция включена).
Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-
биля.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
• Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто-
мобиля.
• Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве авто-
мобилей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод системы с предохранителем
от КРАСНОГО провода системы и подсоедините КРАСНЫЙ провод к "массе". После этого переставьте
диоды, установленные в БЕЛЫХ проводах системы, в обратную полярность и подсоедините 2 БЕЛЫХ
провода системы непосредственно к цепям управления правых и левых габаритных огней автомобиля.

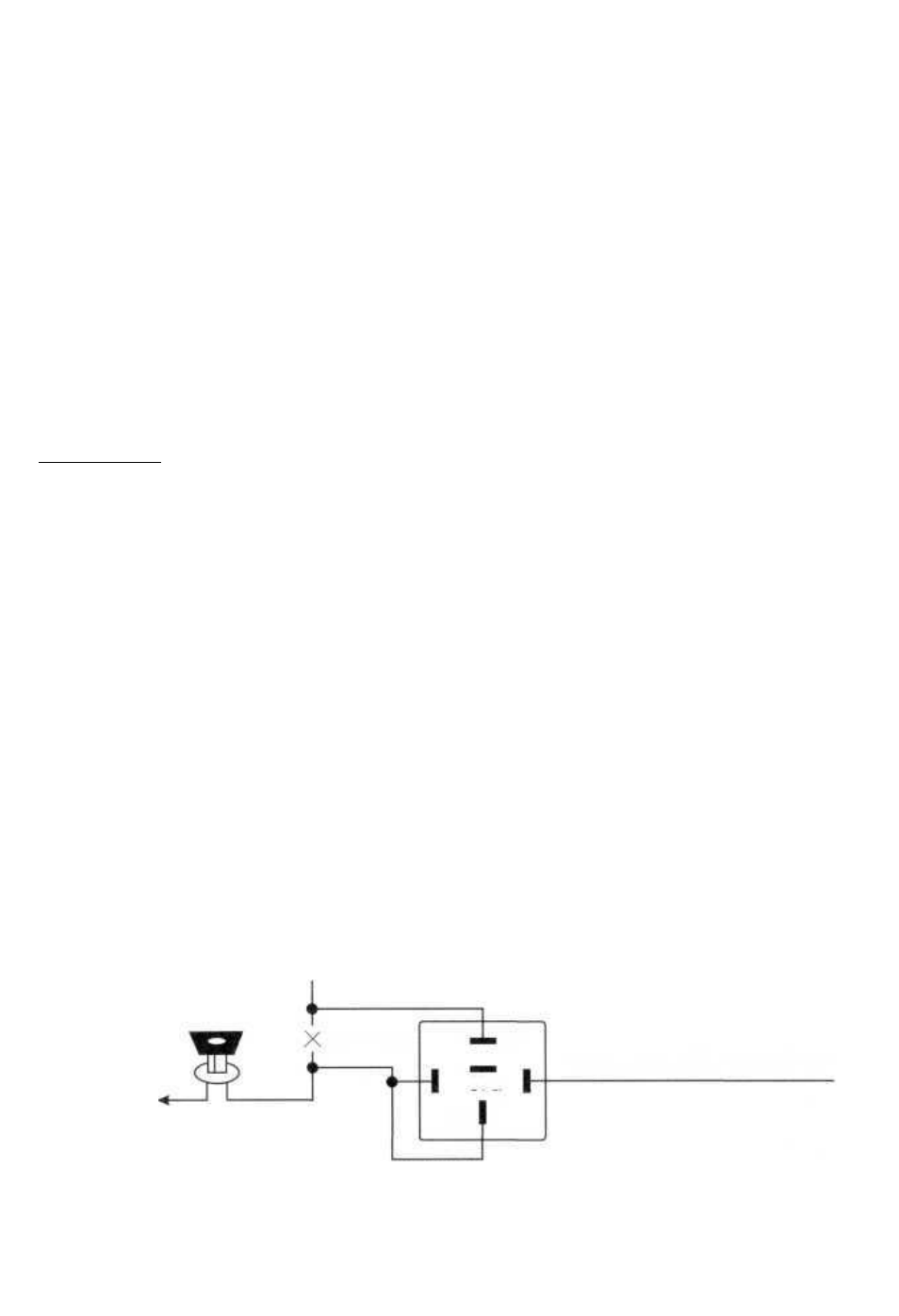

ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод замыкается на "массу" при выключенном режиме охраны и служит для
управления нормально разомкнутым реле блокировки стартера. Это отрицательный транзисторный слабо-
точный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для управления катуш-
кой реле.
Ключ
зажигания
+12 В от
аккумулятора
нормально разомкнутое
реле блокировки
стартера
+12 В при ключе
зажигания в
положении "Старт"
ALLIGATOR M-700 "Инструкция по установке" rev. С © 2004 Saturn High-Tech, Inc. USA
14
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
ОРАНЖЕВЫЙ/БЕЛЫЙ ("-")
87
30
87a
разрезать
Стартер
86
85
