Сменные дверные заслонки можно приобрести в интернет-магазине

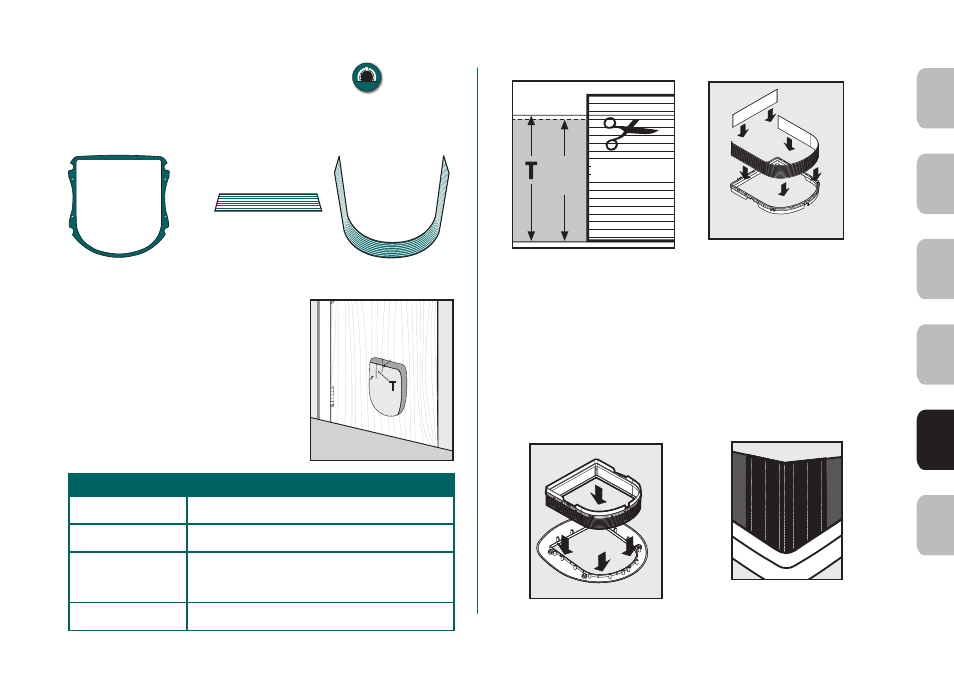

Дополнительная секция тоннеля
Если необходима установка дополнительной секции тоннеля, ее
следует установить на этой стадии. Тоннель используется для закрытия
зазора между внешней и внутренней рамами дверцы для домашних
животных, так что глубина дверцы несколько увеличивается.
Шаблон тоннеля
Дополнительные
секции тоннеля -
длинные и короткие
Измерьте самую толстую часть
(T)
вырезанного куска. Запишите результат
(Рис. 5).
В зависимости от толщины двери вам могут
не понадобиться шаблон туннеля, а
возможно, что дополнительные секции
тоннеля придется обрезать до нужного
размера. Чтобы это определить, обратитесь
к рекомендациям по резке дополнительных
секций тоннеля (
Таблица 1).
РИС.5
Рекомендации по резке дополнительных секций тоннеля
Толщина вырезанной
части (Т)
Инструкции по резке дополнительных секций
тоннеля
5-13 мм
НЕ ИСПОЛЬЗУЙТЕ дополнительные секции тоннеля и шаблон
тоннеля.
13-44 мм
Если толщина вырезанной части
(Т) не совпадает с бороздкой на
дополнительной секции тоннеля, вырежьте до следующей бороздки,
меньшей, чем толщина вырезанной части
(Т) (см. рис.6).
Используйте дополнительные секции тоннеля и шаблон тоннеля.
44-51 мм
Резка дополнительных секций тоннеля не требуется. Используйте
дополнительные секции тоннеля и шаблон тоннеля.
Введите длинную дополнительную секцию тоннеля в канал U-образной
секции шаблона тоннеля. Введите короткую дополнительную секцию
тоннеля в канал прямой секции шаблона тоннеля
(Рис.7).
Переверните собранный туннель и введите дополнительные секции
тоннеля между столбиками рамы и выступом на отверстии внешней
рамы, где будет крепиться заслонка дверцы (рамы без заслонки).
Шаблон туннеля должен смотреть вверх
(Рис.8).
ПО ЖЕЛАНИЮ:
приклейте кусочки изоленты для герметизации в
углах дополнительных секций тоннеля, чтобы закрепить их на месте и
улучшить непроницаемость на случай плохой погоды
(Рис.9).
РИС.8
РИС.9
РИС.6
Дополнительные
секции тоннеля
Вырезать по
следующей
меньшей
линии
РИС.7
ТАБЛИЦА 1
Дополнительный
тоннель
