01823K SVR-659-R4 5/25/02 3:07 PM Page 38
Источники изображения и запись телевизионного изображения Подсоединение кабеля с разъемами RCA к входам аудио/
видеосигнала
Прежде чем обращаться в центр послепродажного обслуживания "Самсунг", выполните следующие
несложные проверки.
Nзoбpaжeниe Видеомагнитофон записывает Во время записи, если вы
переключаетесь на другой канал
или меняете режим входа на
телевизоре, запись будет...
Передача канала, выбранного на
телевизоре
Если вы произвели операцию
"Загрузка TB каналов" (настройка
на TB станции сохраняется в
памяти телевизора и
видеомагнитофона в
аналогичном порядке)
Сигнал канала видеомагнитофона
с тем же номером, что и канал
телевизора.
Налример, канам 1 телевизора
Вы можете подсоединить к вашему видеомагнитофону другое
аудио/ видео оборудование с использованием кабелей для
аудио/ видеосигнала, если на выбранном оборудовании имеются
соответствующие выходные гнезда.
Примеры: ^ Вы желаете сделать копию видеокассеты с
помощью второго видеомагнитофона (см. стр. 40).
^ Вы хотите воспроизвести на экране телевизора
и/или скопировать видеозаписи, сделанные с
помощью видеокамеры (см. стр. 40).
^ Вы желаете перезаписать звук на ранее
записанной видеокассете, используя в качестве
источника нового звукового сигнала вашу аудио
систему (см. стр. 41).
Рг I
Продолжена
Если вы не произвели операцию
"Загрузка TB каналов" (настройка
на TB станции не сохраняется в
памяти телевизора и
видеомагнитофона в
аналогичном порядке)
AV1 (сигнал с выхода телевизора)
г1
Изображение от внешнего
оборудования, подкпюченного к
телевизору
AV1 (сигнал с выхода телевизора) г/
п
Передача канала, выбранного на
видеомагнитофоне
Сигнал канала, на который
настроен видеомагнитофон
Налример,
канал 1 видеомагнитофона
Вне зависимости от выбранного типа подключения, вы
должны обязательно подсоединить коаксиальный
кабель, входящий в комплект поставки. В противном
случае вы не сможете принимать телевизионные
программы при выключенном видеомагнитофоне.
Перед подсоединением кабелей убедитесь в том, что
выключено питание и телевизора, и видеомагнитофона.

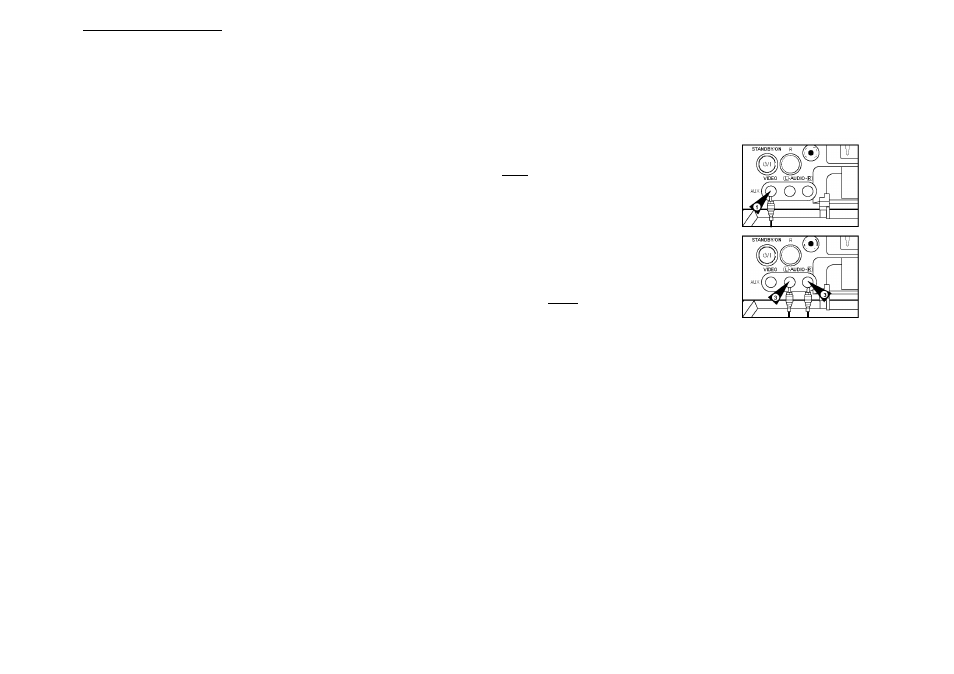

1 Соедините один конец кабеля RCA для аудио/видеосигнала с
гнездом VIDEO INPUT (Вход видео) на передней панели
видеомагнитофона.
2 Соедините второй конец кабеля RCA для аудио/видеосигнала с
соответствующим выходным гнездом на другой системе
Рг 1
Продолжена
(видеомагнитофоне или видеокамере).
3 Соедините один конец поставляемого с видеомагнитофоном кабеля
RCA для аудио сигнала с гнездами AUDIO INPUT (Вход аудио) на
передней панели видеомагнитофона.
^ При подсоединении учитывайте цветовое кодирование
разъемов для левого и правого каналов.
4 Соедините второй конец кабеля RCA для аудио сигнала с
соответствующими выходными гнездами на другой системе
(видеомагнитофоне, видеокамере или Hi-Fi аудио системе).
♦
♦
Остановлена
Остановлена
38 39
