Подключение выходов видеосигнала к телевизору

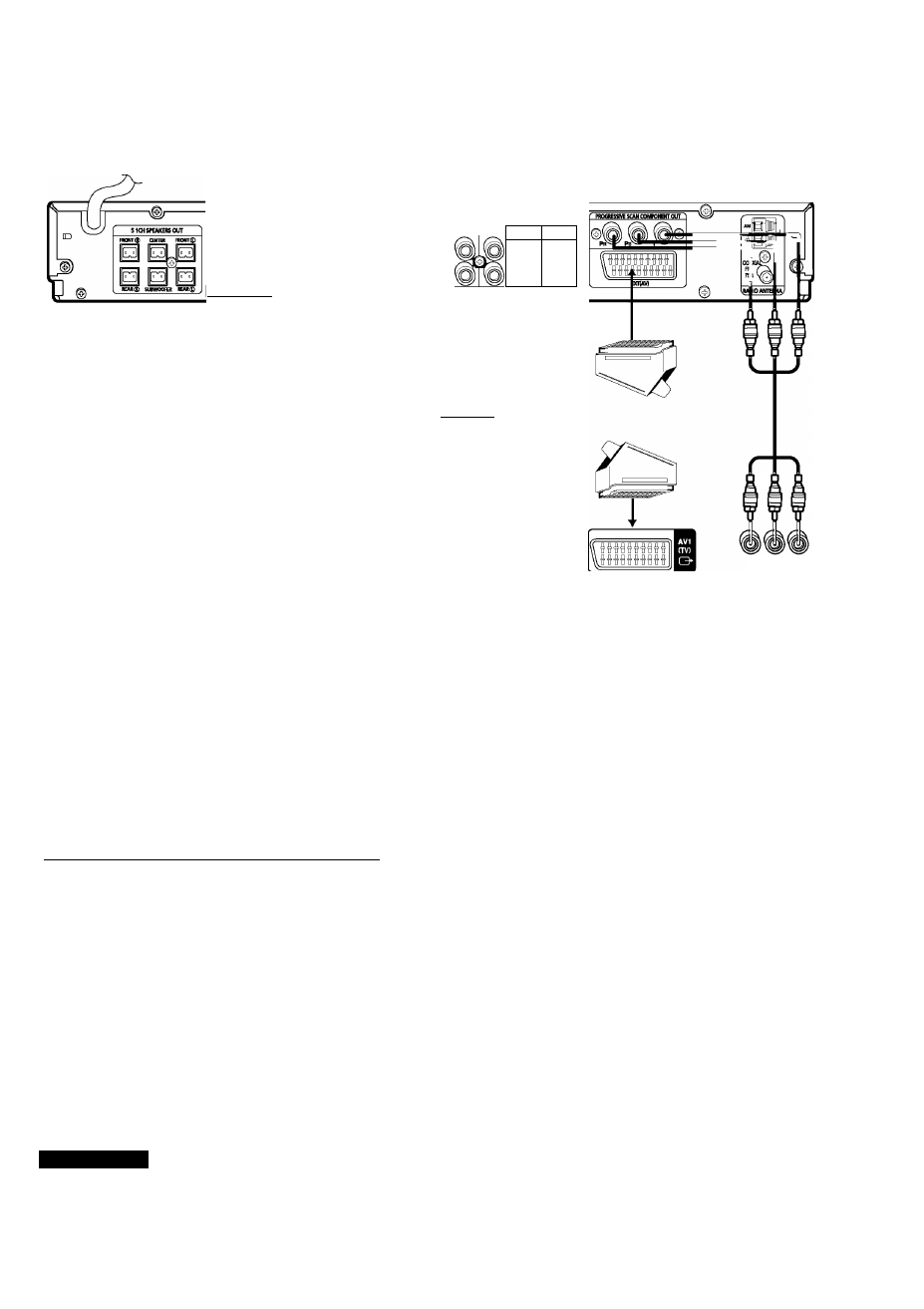

При подключении системы к телевизору выберите один из трех описанных ниже способов подключения.
VIDEO OUT
DienAL
AUDIO М
©
©
OPTICAL
О
ffiOWT/<BfTtR/REAR:4n
(
способ
2 )
(
способ
1 )|
TV
( СПОСОБ
з)
PR Рв Y
SCART
IN
COMPONENT
Изображение хорошего качества
СПОСОБ 1 Выход композитного видеосигнала----------------
Соедините гнездо VIDEO OUT (Выход видео) на задней панели системы с гнездом VIDEO IN (Вход видео) вашего
телевизора при помощи поставляемого с системой кабеля для видеосигнала.
СПОСОБ 2 Разъем СКАРТ-
■ Улучшенное качество изображения
Если у вашего телевизора имеется входной разъем СКАРТ, соедините гнездо AV OUT (Выход аудио/видео) на
задней панели системы с входным гнездом СКАРТ вашего телевизора при помощи кабеля с разъемами СКАРТ
(покупается отдельно).
функция выбора режима видеосигнала
Нажмите кнопку VIDEO SEL. (Выбор видеосигнала) на пульте дистанционного управления и
удерживайте ее нажатой не менее 5 секунд.
• На дисплее появится сообщение "COMPOSITE" (Композитный) или "RGB".
В это время кратковременными нажатиями кнопки
VIDEO SEL.
вы можете поочередно выбирать для видеосигнала
режим "COMPOSITE" и "RGB".
• Если в вашем телевизоре имеется разъем СКАРТ (со входом RGB), нажимайте кнопку VIDEO SEL., чтобы выбрать
режим RGB. Это позволит получить наилучшее качество изображения при использовании разъема СКАРТ.
• Если в вашем телевизоре нет разъема СКАРТ (со входом RGB), нажимайте кнопку VIDEO SEL., чтобы выбрать режим
COMPOSITE.
СПОСОБ 3 Компонентный видеовыход (с прогрессивной
разверткой)-------------------------- Наилучшее качество изображения
Если у вашего телевизора имеются входные разъемы для компонентного видеосигнала, соедините гнезда
компонентного видеовыхода Рг, РЬ и У на задней панели системы с соответствующими гнездами на телевизоре
при помощи кабеля для компонентного видеосигнала (покупается отдельно).
Примечание
При выборе режима прогрессивной развертки видеосигнал не выдается на выходные разъемы
VIDEO OUT и СКАРТ.
