Нт-ткрзз, 1 front speaker (r), Front speaker (l) 2 – Инструкция по эксплуатации Samsung HT-KP30
Страница 65: 11 rear speaker (r), 12 rear speaker (l), Задняя панель громкоговорителя, Задняя панель системы
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
13
НТ-ТКРЗЗ
1 Front Speaker (R)
Front Speaker (L) 2
VJ"
® AUXIN ®
VIDEO OUT
CD
AUDIO
®
Л )
©
Q)
О
11 Rear Speaker (R)
10 Subwoofer
О
12 Rear Speaker (L)

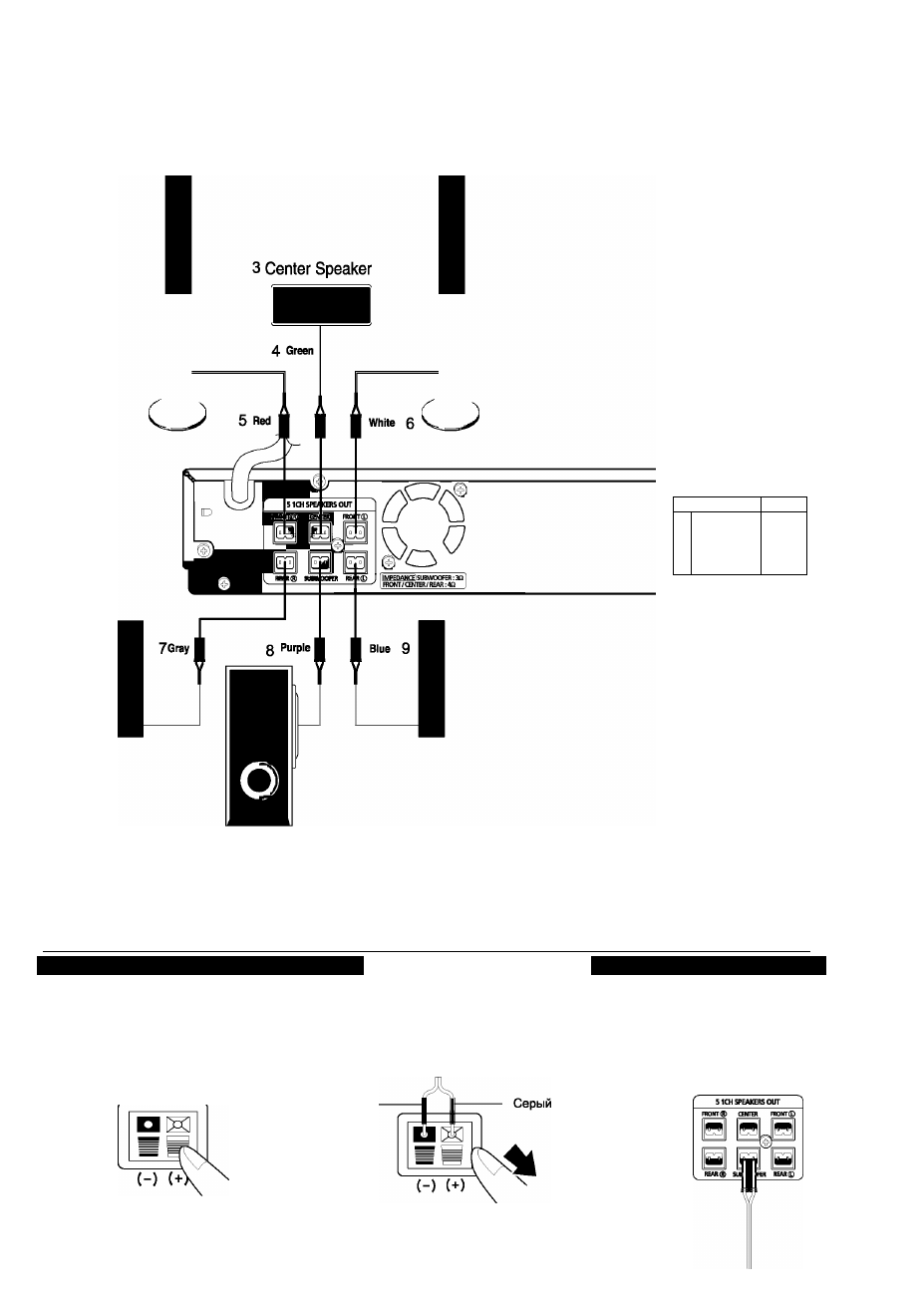

1- Фронтальный громкоговоритель (П); 2- Фронтальный громкоговоритель (Л); 3- Центральный громкоговоритель; 4- Зеленый; 5- Красный;
6- Белый; 7- Серый; 8- Фиолетовый; 9- Синий; 10- Сабвуфер; 11- Тыловой громкоговоритель (П); 12- Тыловой громкоговоритель (Л)
Задняя панель громкоговорителя
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
Вставьте провод с изоляцией
черного цвета в черную клемму
(-), а провод с изоляцией серого
цвета в серую клемму (+) и
отпустите язычок.
Черный
Задняя панель системы
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
• Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
