НТ-КРЗО

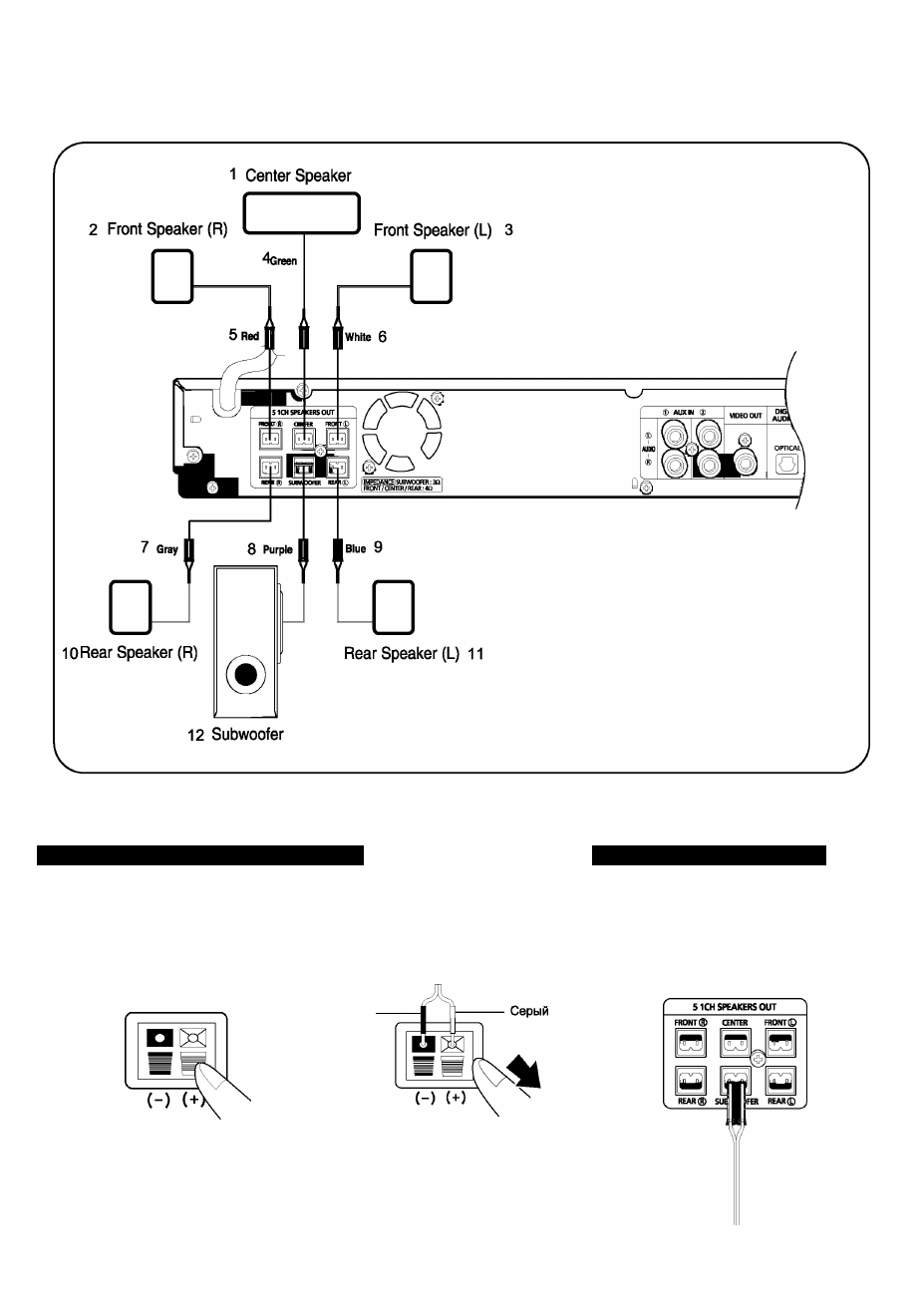

1- Центральный громкоговоритель; 2- Фронтальный громкоговоритель (П); 3- Фронтальный громкоговоритель (Л); 4- Зеленый; 5- Красный;
6- Белый; 7- Серый; 8- Фиолетовый; 9- Синий; 10- Тыловой громкоговоритель (П); 11- Тыловой громкоговоритель (Л); 12- Сабвуфер
Задняя панель громкоговорителя
А Нажмите язычок клеммы на
' задней панели громкоговорителя.
Вставьте провод с изоляцией
черного цвета в черную клемму
(-), а провод с изоляцией серого
цвета в серую клемму (+) и
отпустите язычок.
Черный
Задняя панель системы
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
• Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
