Инструкция по эксплуатации Dell Studio XPS 435T / 9000 (Early 2009)
Страница 6
6.
Если извлекается плата
PCI, возьмите ее за верхние углы, а затем извлеките из разъема.
7.
Если извлекается плата
PCI Express x16, нажмите на фиксатор и возьмите плату за верхние углы. Извлеките плату из разъема.
8.
Если вы не собираетесь устанавливать плату
, закройте незанятый слот заглушкой.
9.
Снимите заглушку
, чтобы освободить отверстие слота платы (если это применимо).
10.
Подготовьте плату к установке
.
Информацию по конфигурированию
, индивидуальной настройке и внутренним подключениям платы смотрите в документации, прилагаемой к
плате
.
11.
Совместите плату с разъемом
.
12.
Вставьте плату в разъем и надавите на нее
. Убедитесь, что плата плотно встала на место.

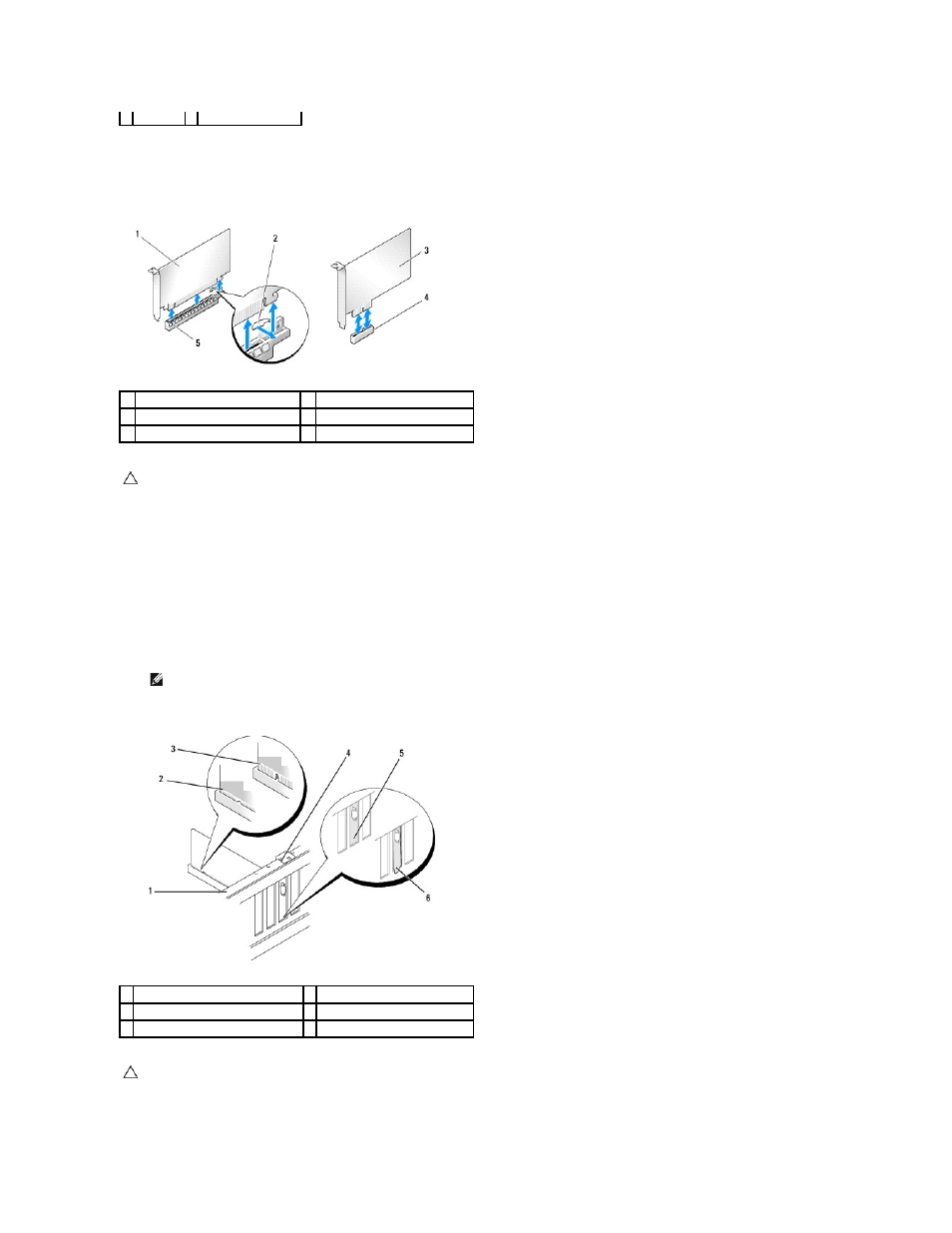

3 слоты (2)
1 плата PCI Express x16
2 фиксатор
3 плата PCI Express x1
4 слот платы PCI Express x1
5 слот платы PCI Express x16
ВНИМАНИЕ
.
Для соблюдения сертификационных требований ФКС к компьютеру необходимо закрывать незанятые слоты плат
заглушками
. Заглушки также препятствуют попаданию пыли и грязи внутрь компьютера.
ПРИМЕЧАНИЕ
.
Если вы устанавливаете плату
PCI Express в разъем x16, убедитесь, что фиксатор совмещен с соответствующим пазом.
1 установочная планка
2 полностью вставленная плата
3 неполностью вставленная плата
4 направляющая выравнивания
5 заглушка в слоте
6 заглушка, не попавшая в слот
ВНИМАНИЕ
.
Не укладывайте кабели поверх плат или за ними
. Укладка кабелей поверх плат может помешать нормальному закрытию
крышки корпуса компьютера или привести к повреждению оборудования
.
