9. Если рычаг фиксатора на гнезде не в верхнем положении , поднимите его.
10. Совместите переднюю и заднюю направляющие прорези на процессоре с передней и задней направляющими прорезями на гнезде .
11. Совместите контакты « 1» на процессоре и на разъеме.
12. Аккуратно вставьте процессор в гнездо и убедитесь , что он расположен правильно.
13. Когда процессор полностью установится в гнездо , закройте крышку процессора.
14. Переведите рычажок фиксатора гнезда назад к гнезду и зафиксируйте его на месте , чтобы закрепить процессор.
15. Удалите термопасту с нижней части радиатора .
16. Нанесите новую термопасту на верхнюю поверхность процессора .
17. Установите на место вентилятор и радиатор процессора в сборе (см. раздел Замена вентилятора и радиатора процессора в сборе ).
18. Подсоедините кабели питания к разъему питания процессора (PWR2) и главному разъему питания (PWR1) на системной плате (см. раздел
Компоненты системной платы ).
19. Установите крышку корпуса компьютера (см. раздел Установка крышки корпуса компьютера ).

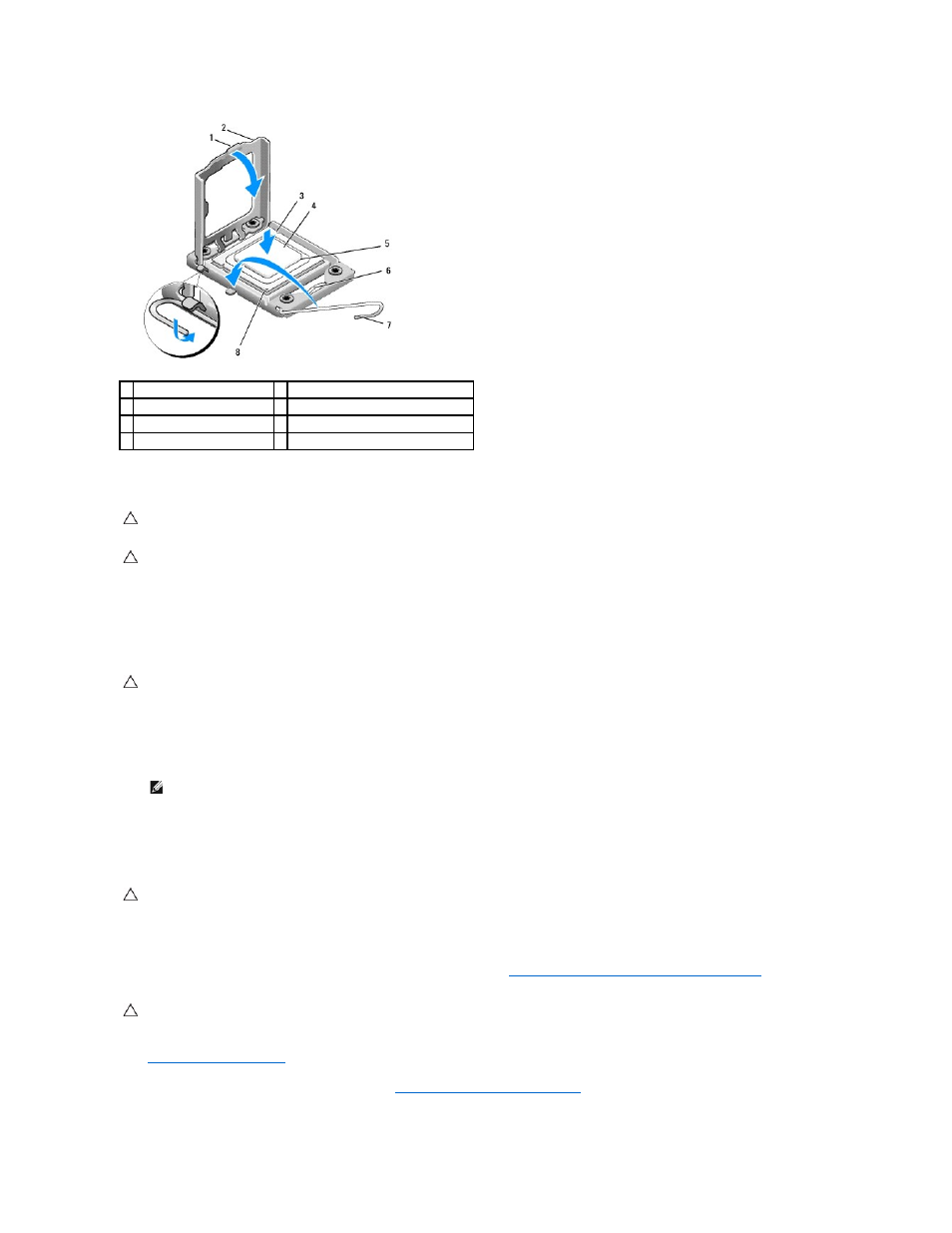

1 выступ 2 крышка процессора
3 направляющая прорезь (2) 4 процессор
5 гнездо 6 центральная защелка крышки
7 рычажок фиксатора 8 указатель контакта «1» процессора
ВНИМАНИЕ . Во избежание неустранимого повреждения процессора и компьютера необходимо правильно установить процессор в гнездо
перед включением компьютера .
ВНИМАНИЕ . Контакты гнезда являются хрупкими . Во избежание повреждения контактов правильно совместите процессор с гнездом и не
прикладывайте к процессору особых усилий во время его обратной установки . Будьте осторожны, чтобы не коснуться контактов
системной платы и не погнуть их .
ВНИМАНИЕ . Во избежание повреждения контактов правильно совместите процессор с гнездом и не прикладывайте к процессору особых
усилий во время его установки .
ПРИМЕЧАНИЕ . Убедитесь в том , что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
ВНИМАНИЕ . Не забудьте нанести новую термопасту . Новая термопаста необходима для обеспечения достаточного термоскрепления,
которое является обязательным условием для оптимальной работы процессора .
ВНИМАНИЕ . Убедитесь , что вентилятор и радиатор процессора в сборе плотно встали на свое место и надежно закреплены.
