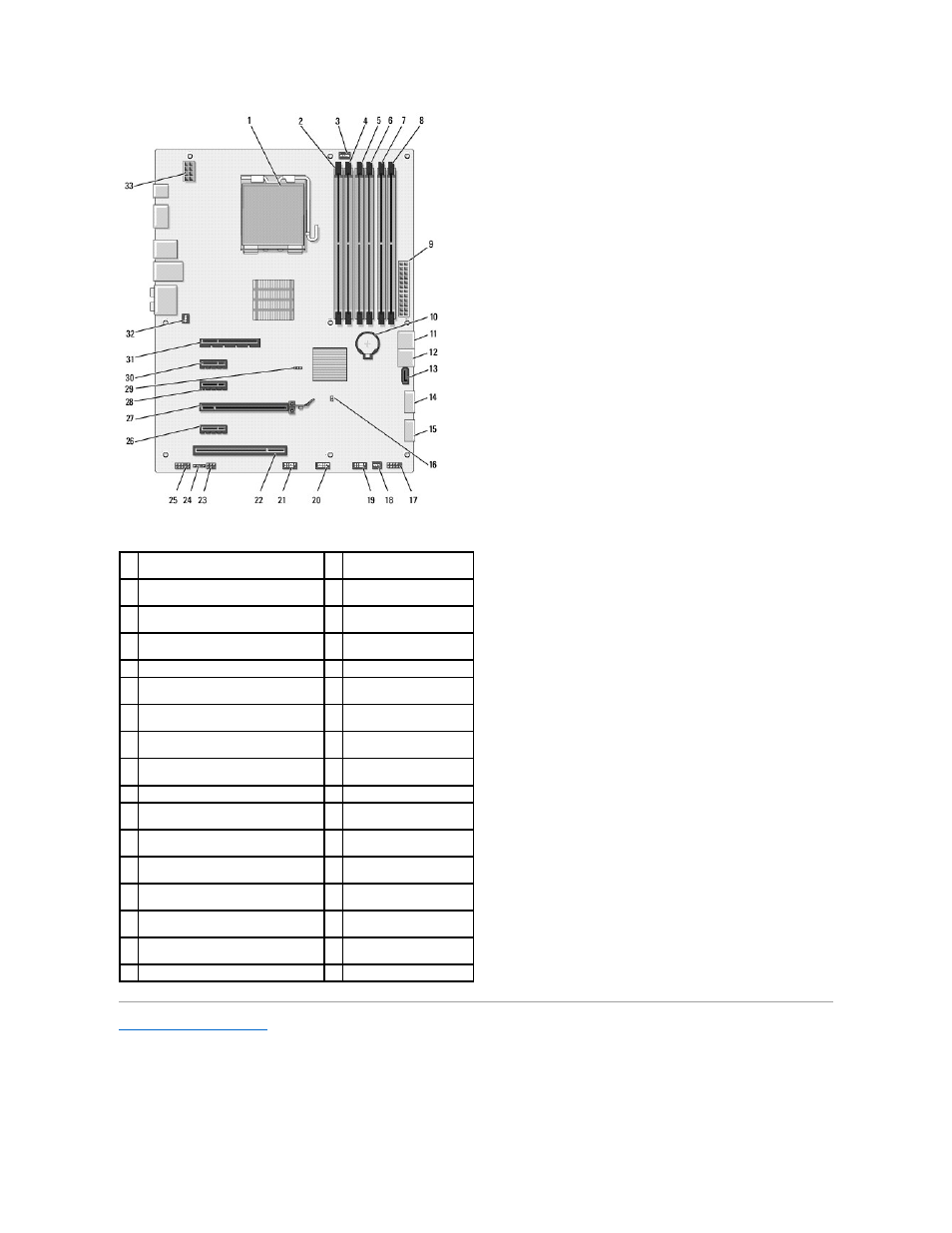

1 гнездо процессора (CPU) 2 разъем модуля памяти
(DIMM2)
3 разъем вентилятора процессора
(CPUFAN1) 4 разъем модуля памяти
(DIMM1)
5 разъем модуля памяти
(DIMM4)
6 разъем модуля памяти
(DIMM3)
7 разъем модуля памяти (DIMM6) 8 разъем модуля памяти
(DIMM5)
9 главный разъем питания (PWR2) 10 гнездо батарейки (BAT1)
11 разъем диска SATA (SATA1_2) 12 разъем диска SATA
(SATA3_4)
13 разъем диска SATA (SATA5) 14 разъем USB на передней
панели (JUSB1)
15 разъем USB на передней панели
(JUSB2)
16 перемычка пароля (PSWD)
17 разъем кнопки питания и индикатора
жесткого диска (JFP1)
18 разъем вентилятора
(SYSFAN2)
19 разъем FlexBay (JUSB4) 20 разъем FlexBay (JUSB5)
21 разъем устройства чтения
мультимедийных карт (JUSB3)
22 разъем PCI (PCI1)
23 встроенный разъем SPDIF (JSP1) 24 питание для подсветки
значка (JPWR1)
25 аудиоразъем на передней панели
(JAUD1)
26 разъем PCI Express x1
(PCI_E5)
27 разъем PCI Express x16
(PCI_E4)
28 разъем PCI Express x1
(PCI_E3)
29 перемычка КМОП-схемы (CLR_CMOS) 30 разъем PCI Express x1
(PCI_E2)
31 разъем PCI Express x8 (PCI_E1) 32 разъем вентилятора
(SYSFAN1)
33 питание процессора (PWR1)
