Страница 52: Платы, Последовательность действий
52
| Системная
плата
6 Открутите
винты
,
которые
крепят
системную
плату
к
основанию
компьютера
.
7 Приподнимите
материнскую
плату
и
отсоедините
разъем
на
ней
от
разъема
на
дочерней
плате
.
8 Приподнимите
системную
плату
под
углом
и
извлеките
ее
разъемы
из
гнезд
на
корпусе
компьютера
.
9 Снимите
блок
радиатора
.
См
.
раздел
10 Снимите
процессор
.
См
.
раздел
Установка
системной
платы
Последовательность
действий
1 Установите
на
место
процессор
.
См
.
раздел
2 Установите
на
место
блок
радиатора
.
См
.
раздел
3 Вставьте
разъемы
на
системной
плате
в
пазы
в
корпусе
компьютера
.
4 Аккуратно
надавите
на
системную
плату
,
чтобы
подключить
разъем
на
системной
плате
к
разъему
на
дочерней
плате
.
5 Установите
на
место
винты
,
которые
крепят
системную
плату
к
основанию
компьютера
.

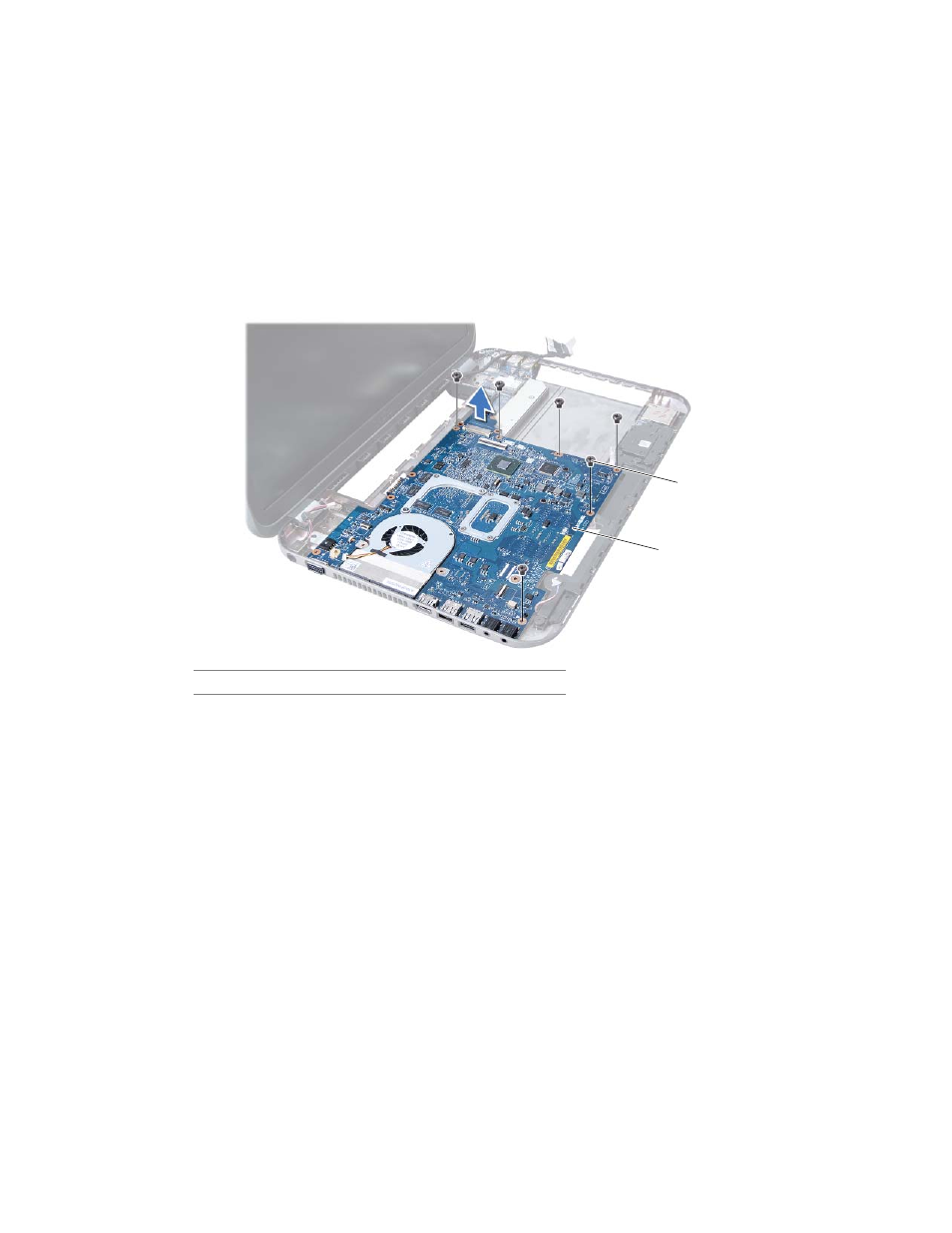

1 блок
системной
платы
2 винты
(6)
1
2
